技术摘要：
本发明公开一种用于换流变压器分接开关的控制方法及系统。该控制方法包括：实时检测任一指标参数是否异常，以及，任一非电量保护报警信号是否报警；若同时检测到任一所述指标参数异常，以及，任一所述非电量保护报警信号报警，则确定所述换流变压器分接开关具有故障的  全部
背景技术：
直流换流站中换流变压器处于交、直流系统相互连接的关键位置，主要承担交直 流系统电气隔离和抑制直流故障电流等重要作用，其可靠运行对直流输电系统有着重要意 义。换流变压器通过有载分接开关调整，长期实现阀侧直流电压恒定不变、网侧交流电压波 动补偿、直流系统降压运行以及直流功率调整等操作功能，其分接头动作极为频繁。 近年来，有载分接开关由于真空管破损、触头烧损、过渡电阻异常等导致分接开关 故障时有发生，这些故障往往在前期是具有潜伏性的，因此，在潜伏性故障期间，仍然对分 接开关依旧调档操作，导致分接开关故障扩大，此类电气故障严重时可能会导致换流变压 器着火烧毁甚至爆炸，不仅造成巨大的经济损失还产生十分恶劣的社会影响。
技术实现要素：

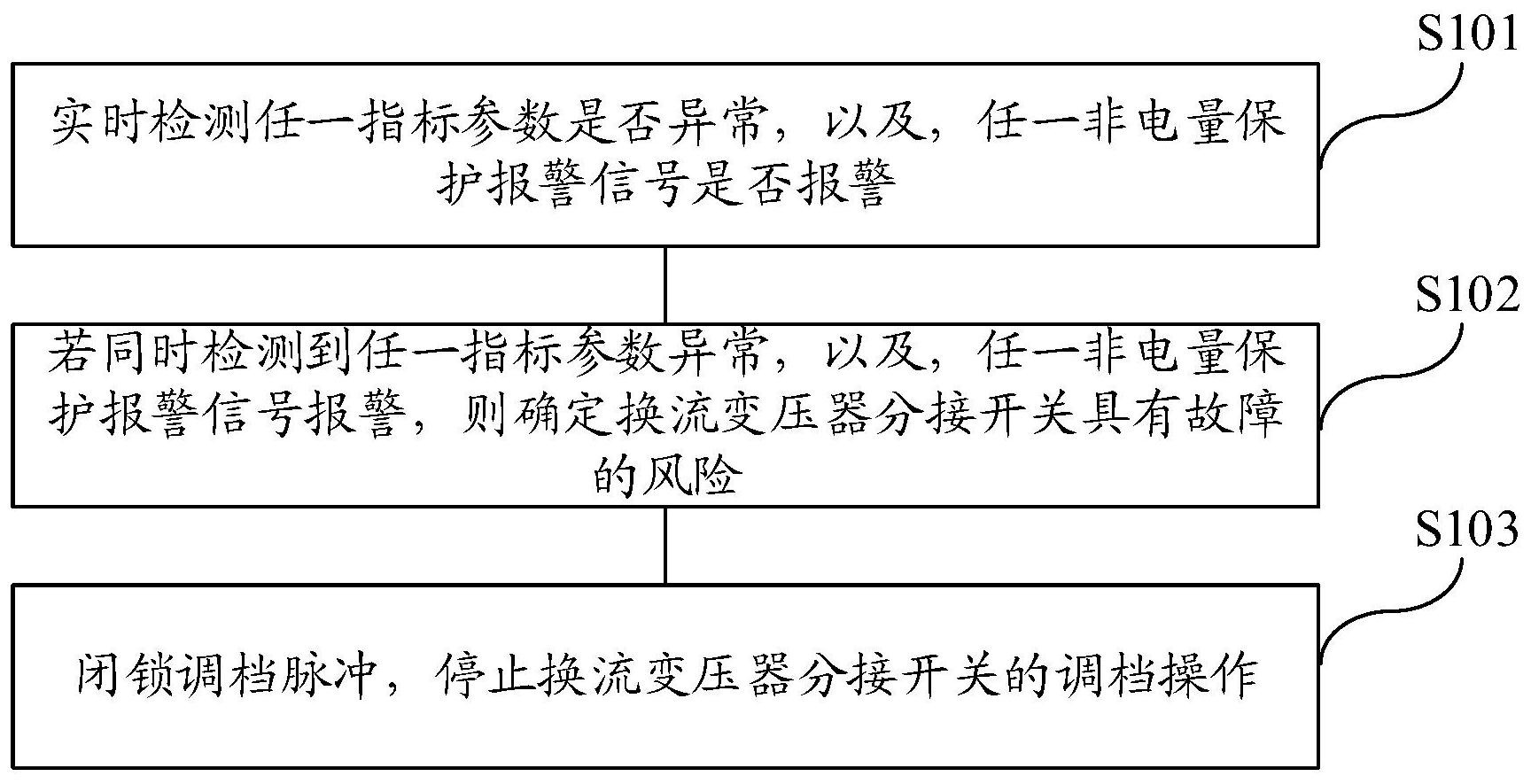

本发明实施例提供了一种用于换流流变压器分接开关的控制方法及系统，以解决 现有技术在潜伏性故障期间，仍然对分接开关依旧调档操作导致分接开关故障扩大的问 题。 第一方面，提供一种用于换流变压器分接开关的控制方法，包括： 实时检测任一指标参数是否异常，以及，任一非电量保护报警信号是否报警； 若同时检测到任一所述指标参数异常，以及，任一所述非电量保护报警信号报警， 则确定所述换流变压器分接开关具有故障的风险； 闭锁调档脉冲，停止所述换流变压器分接开关的调档操作； 其中，所述指标参数包括：真空有载分接开关油室中的乙炔含量、分接开关油室中 的绝缘油的耐压值，分接开关油室中的绝缘油的油温，以及，分接开关油室与分接开关油枕 之间的油流管路中的绝缘油的油流速度；所述非电量保护报警信号包括：真空有载分接开 关的瓦斯继电器报警信号、分接开关的压力释放阀报警信号和分接开关的压力继电器报警 信号。 第二方面，提供一种用于换流变压器分接开关的控制系统，包括： 检测模块，用于实时检测任一指标参数是否异常，以及，任一非电量保护报警信号 是否报警； 确定模块，用于若同时检测到任一所述指标参数异常，以及，任一所述非电量保护 报警信号报警，则确定所述换流变压器分接开关具有故障的风险； 闭锁模块，用于闭锁调档脉冲，停止所述换流变压器分接开关的调档操作； 其中，所述指标参数包括：真空有载分接开关油室中的乙炔含量、分接开关油室中 的绝缘油的耐压值，分接开关油室中的绝缘油的油温，以及，分接开关油室与分接开关油枕 4 CN 111599585 A 说　明　书 2/4 页 之间的油流管路中的绝缘油的油流速度；所述非电量保护报警信号包括：真空有载分接开 关的瓦斯继电器报警信号、分接开关的压力释放阀报警信号和分接开关的压力继电器报警 信号。 这样，本发明实施例，通过对指标参数进行科学的阀值设定，且将指标参数和非电 量保护报警信号进行逻辑组合，可以实现分接开关的运行状态的监测、采集和评估，可靠实 现分接开关的前期故障的预警；当分接开关存在故障风险后，通过闭锁触发脉冲，可以迅速 并有效的避免分接开关在故障潜伏期或者故障早期进一步调整档位，开断电流，进行带负 荷电气分合操作，从而避免导致故障扩大，引起爆炸或者起火等。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例的描述中所 需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施 例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图 获得其他的附图。 图1是本发明实施例的用于换流变压器分接开关的控制方法的流程图； 图2是本发明实施例的换流变压器分接开关的结构框图； 图3是本发明实施例的用于换流变压器分接开关的控制系统的结构框图。
