技术摘要：
本发明公开了一种面料加工用面料表面除尘装置，包括空心底座、空心侧箱、两侧密封板、顶部密封板、吹气按压辊、吹气孔、旋转接头、软性接触管、吸气按压轴、密封盘、弹性件、连通孔、固定圈、滑动轴、支撑轴、轴承、空心固定管、转动圈、静电除尘件、吹风机、抽气泵和  全部
背景技术：
纺织原意是取自纺纱与织布的总称，但是随着纺织知识体系和学科体系的不断发 展和完善，特别是非织造纺织材料和三维复合编织等技术产生后，已经不仅是传统的手工 纺纱和织布，也包括无纺布技术，现代三维编织技术，现代静电纳米成网技术等生产的服装 用、产业用、装饰用纺织品;所以，现代纺织是指一种纤维或纤维集合体的多尺度结构加工 技术;中国古代的纺织与印染技术具有非常悠久的历史，早在原始社会时期，古人为了适应 气候的变化，已懂得就地取材，利用自然资源作为纺织和印染的原料，以及制造简单的手工 纺织工具。 目前市场上的面料除尘处理设备难以使面料上附着的灰尘和较短的纤维充分清 理，从而难以对面料吸尘或除尘充分，效率较低,对工作人员的呼吸道产生伤害,使得工作 效率降低。因此，针对上述问题提出一种面料加工用面料表面除尘装置。
技术实现要素：

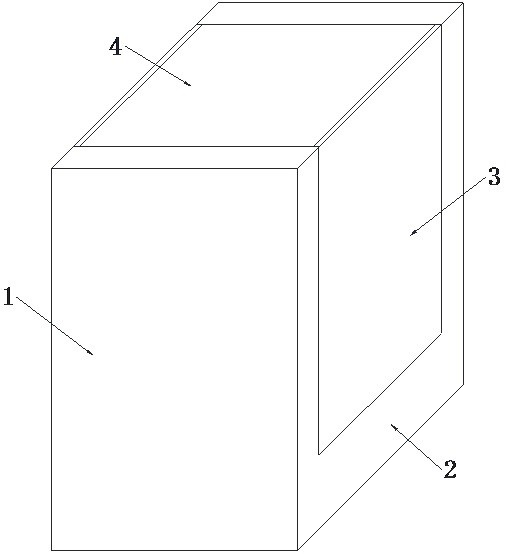

本发明的目的就在于为了解决上述问题而提供一种面料加工用面料表面除尘装 置。 本发明通过以下技术方案来实现上述目的，一种面料加工用面料表面除尘装置， 包括空心底座、空心侧箱、两侧密封板、顶部密封板、吹气按压辊、吹气孔、旋转接头、轴承、 吹风机和除尘单元；所述空心底座的前后两端均连通固接有空心侧箱；所述空心侧箱之间 扣合连接有顶部密封板；所述顶部密封板的两侧铰接连接有两侧密封板；所述空心侧箱对 称面上通过固接有两个第一轴承转动连接有吹气按压辊；所述吹气按压辊上开设有多个吹 气孔；所述吹气按压辊的一端连通固接有第一旋转接头；所述第一旋转接头的一端与吹风 机的输出端连通固接；所述吹风机固接在空心底座内；所述除尘单元包括软性接触管、吸气 按压轴、密封盘、弹性件、连通孔、固定圈、滑动轴、支撑轴、空心固定管、转动圈、静电除尘 件、抽气泵和过滤件。 优选的，所述空心侧箱对称面上通过固接有两个第二轴承转动连接有空心固定 管；所述空心固定管上固接有静电除尘件；所述空心固定管的一端连通固接有过滤件；所述 过滤件上连通固接有第二旋转接头；所述第二旋转接头与抽气泵的输出端连通固接；所述 抽气泵固接在空心底座内；所述空心固定管上套接有多个第二轴承；所述第二轴承上固接 有转动圈；所述转动圈上间隔固接有多个支撑轴；所述支撑轴上端固接有固定圈；所述固定 圈上开设有多个孔滑动连接有滑动轴；所述滑动轴上套接有第一弹性件；所述滑动轴的上 端固接有软性接触管；所述软性接触管上开孔滑动连接有吸气按压轴；所述吸气按压轴的 向内一端固接有密封盘；所述密封盘与软性接触管密封扣合连接；所述吸气按压轴上套接 3 CN 111576025 A 说　明　书 2/4 页 有第二弹性件；所述第二弹性件位于软性接触管内；所述吸气按压轴的四周软性接触管上 开设有多个连通孔。 优选的，所述连通孔的向内一端对应着密封盘。 优选的，所述密封盘和软性接触管为橡胶制成。 优选的，所述吹气按压辊的最低点低于软性接触管的最高点。 优选的，所述固定圈为塑料制成。 本发明的有益效果是： 1、本发明通过吹气按压辊、吹气孔、软性接触管、吸气按压轴、密封盘、弹性件、连通孔、 吹风机和抽气泵的结构设计,实现了高效除尘且除尘效果好的功能，解决了传统的除尘设 备效率和效果不能共存的问题，提高除尘的效率和除尘的效果； 2、本发明通过空心底座、空心侧箱、两侧密封板和顶部密封板的结构设计,实现了简单 密封、拿取方便和体积小巧的功能，解决了传统的设备体积大成本高和不方便使用的问题， 降低了面料除尘设备的成本和制造难度。 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可 以根据这些附图获得其它的附图。 图1为本发明外部结构示意图； 图2为本发明前视剖面结构示意图； 图3为本发明俯视剖面结构示意图; 图4为本发明体2局部放大结构示意图。 图中：1、空心底座，2、空心侧箱，3、两侧密封板，4、顶部密封板，5、吹气按压辊，6、 吹气孔，7、旋转接头，8、软性接触管，9、吸气按压轴，10、密封盘，11、弹性件，12、连通孔，13、 固定圈，14、滑动轴，15、支撑轴，16、轴承，17、空心固定管，18、转动圈，19、静电除尘件，20、 吹风机，21、抽气泵，22、过滤件。
