技术摘要：

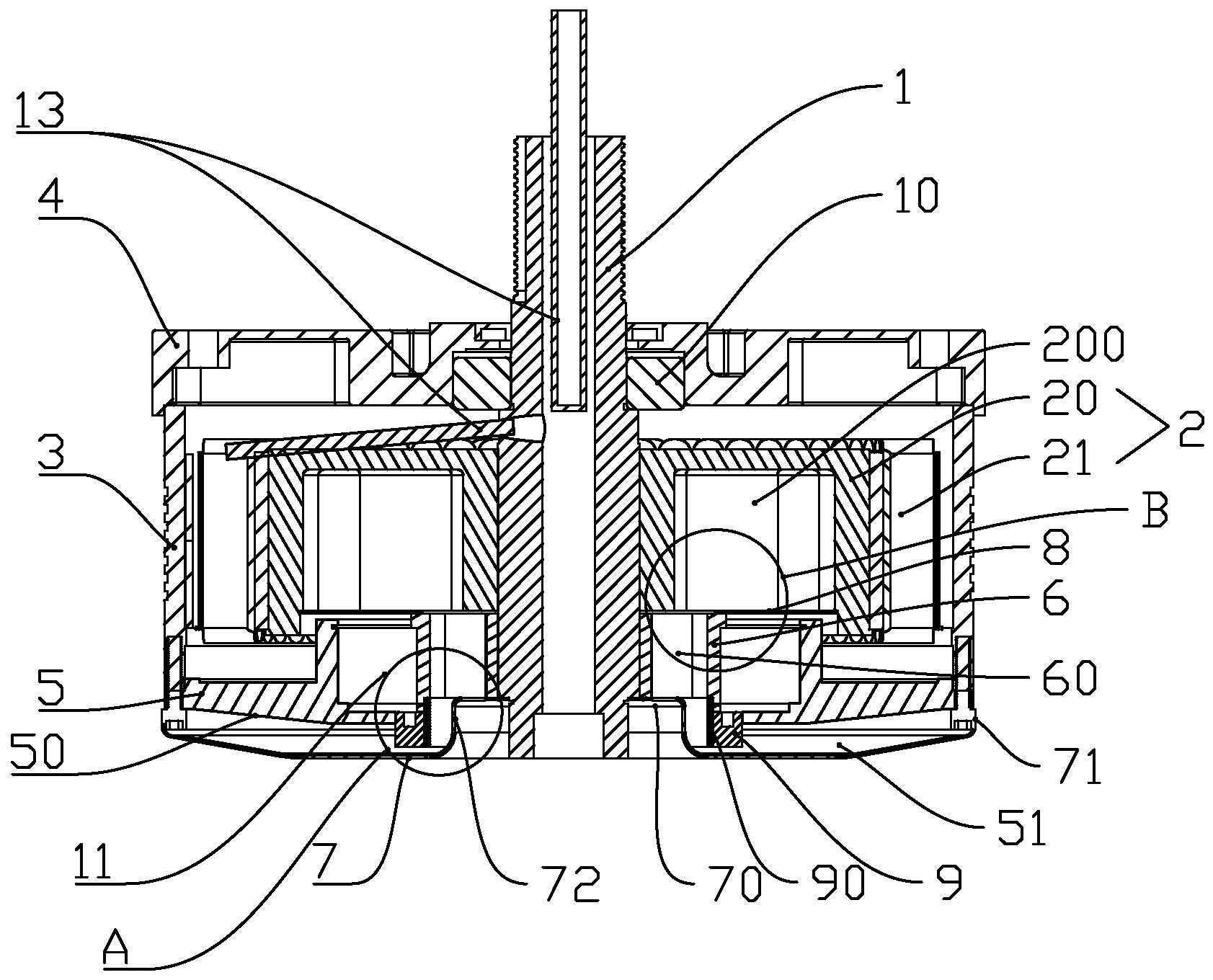

本发明为一种外转子永磁电机，属于电机技术领域。其包括有主轴，主轴上固定有定子组，定子组包括定子支架，定子支架外设有漆包线圈，主轴穿设在定子支架的中孔内，定子组外套设有外转子，定子组通过上盖、下盖进行封装，主轴贯穿上盖、下盖的中孔，上盖、下盖分别通过  全部
背景技术：
目前，传统的外转子永磁电机是通过转子的上盖以及下盖相扣合所形成密闭空间 并将定子置于其内部。转子在长时间工作后，电机内的漆包线圈会产生大量的热，由于此类 永磁电机密闭的结构，热能不能及时散去，对于永磁电机内的磁钢以及漆包线圈具有较大 的损坏，使此类外转子永磁电机寿命短暂。 随着时代的发展，科技的进步，市场上出现了将水冷导热结构设置于主轴内的外 转子永磁电机，由于该结构中水冷导热的结构只接触与主轴与定子连接处部分，而转子与 定子之间即漆包线圈位置是发热主要位置，这就导致散热位置不够准确，散热效果较差。
技术实现要素：
本发明的目的是提供一种外转子永磁电机，它能够降低电机工作时所产生的温 度，改善散热能力，进而延长外转子永磁电机使用寿命。 本发明的目的是这样实现的： 一种外转子永磁电机，包括有主轴，主轴上固定有定子组，定子组包括定子支架， 定子支架外设置有漆包线圈，所述主轴穿设在所述定子支架的中孔内，定子组外套设有外 转子，所述定子组通过外转子上下两端所固定连接的上盖以及下盖进行封装，主轴贯穿所 述上盖以及下盖的中孔，上盖以及下盖分别通过固定于主轴上的第一轴承以及第二轴承在 进行转动，所述定子支架的底面开设有若干冷却空腔，所述主轴的下端固定有用于固定第 二轴承的轴承内支架，轴承内支架内设有与所述冷却空腔相通的气体通道，下盖的底面成 型有若干由内向外延伸的风叶板，下盖的下侧设置有固定于所述主轴底部的引流罩，引流 罩与下盖之间形成散热腔，所述引流罩上开设有与所述气体通道以及散热腔均相通的进气 孔，引流罩外侧与风叶板形成若干个出风口。 本发明进一步设置为，所述轴承内支架的上端设置有环形密封片，所述环形密封 片的上端面与所述定子支架的下端面相抵，且环形密封片的内圆将所述冷却空腔与气体通 道相连通。 本发明进一步设置为，所述轴承内支架的下端设置有油封，油封的外圈与所述下 盖的中孔内圈相抵，所述油封的内圈通过设置于轴承内支架下端的衬套所固定。 本发明进一步设置为，所述进气孔设置于所述气体通道的正下方。 本发明进一步设置为，所述引流罩底部的中心成型有向上凸起的进气凹槽，进气 凹槽为柱形凹槽结构，所述进气孔设置于所述进气凹槽的槽底处。 本发明进一步设置为，所述上盖以及下盖通过螺栓的方式与所述外转子相固定。 本发明进一步设置为，所述轴承内支架与主轴之间通过销键进行固定。 本发明相比现有技术突出且有益的技术效果是： 3 CN 111600403 A 说　明　书 2/4 页 1、本发明采用在主轴上的定子支架增设与外界空气相通的冷却空腔，外转子下端 所连接的下盖在随着外转子转动过程中，利用若干个风叶板转动过程中所产生的离心力， 将散热腔内的气体通过出风口流出，引流罩上所成型的进气孔利用所产生的气压能够差不 断地进气，实现定子支架内的冷却空腔高效换气，大幅提升散热效率，从而保障外转子永磁 电机的使用寿命。 2、本发明采用环形密封片，不仅能够阻断空气与电机内部即定子上的漆包线圈与 外界进行阻隔，还能够保障定子支架内的冷却空腔与气体通道相连通，避免了电机内部漆 包线圈以及外转子的内壁受潮，被腐蚀。 3、本发明采用油封进行对连接处进行密封，进一步增强电机内部的密封性，同时 保障外转子在转动过程中，外界的空气以及其中的粉尘不会从气体通道进入下盖与轴承内 支架的连接处。 4、本发明的进气孔位置设置于气体通道的正下方，易于进气时优先涌入气体通 道，同样与气体通道所相通冷却空腔也能优先的涌入，从而使温度降低，实现更好的散热效 率。 5、本发明通过将引流罩底部的中心设置为柱形的凹槽结构，使进气以及侧边出气 时气体不会发生混乱，实现气体在电机内高效流通，达到更好的散热效果。 附图说明 图1是本发明的剖面示意图； 图2是本发明的爆炸示意图； 图3是本发明的结构立体示意图； 图4是本发明引流罩的结构示意图； 图5是本发明下盖的结构示意图； 图6是本发明销键位于主轴上的结构示意图； 图7是图1局部A的放大示意图； 图8是图1局部B的放大示意图 图9是本发明气体流动的空间结构示意图； 图10是本发明实施例二中定子内支架的剖面立体图； 附图标记： 1-主轴；10-第一轴承；11-第二轴承；12-销键；13-电源线； 2-定子组；20-定子支架；200-冷却空腔；21-漆包线圈； 3-外转子；4-上盖；5-下盖；50-风叶板；51-散热腔； 6-轴承内支架；60-气体通道；7-引流罩；70-进气孔；71-出风口； 72-进气凹槽；8-环形密封片；9-油封；90-衬套。
