技术摘要：

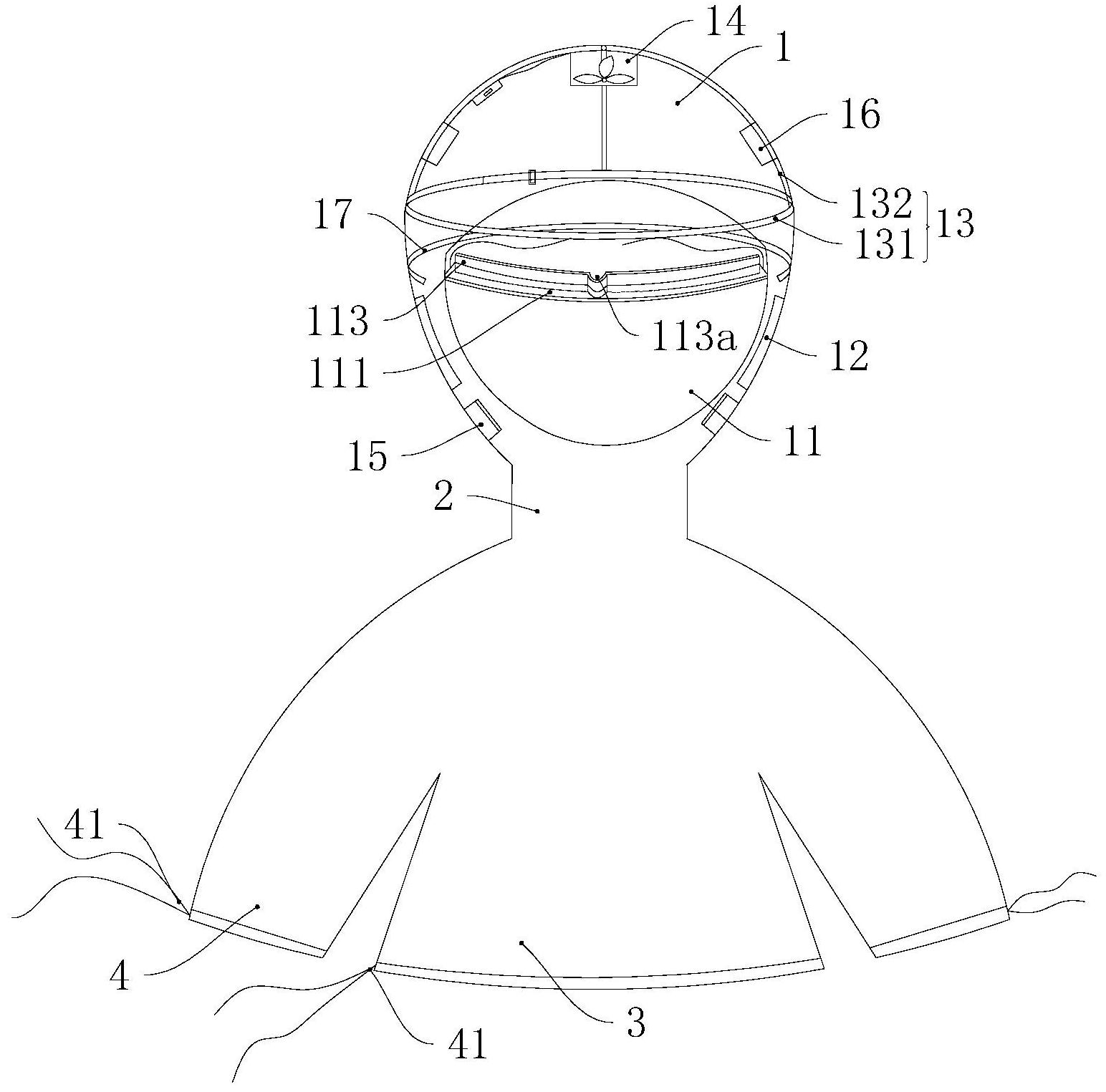

本发明公开了一种防飞沫传播防护罩，涉及防护装置技术领域，包括：从上到下依次连接的头部护罩、颈部护罩以及上躯干护罩，上躯干护罩的两侧分别设有手臂护罩；头部护罩上设有软质透明的面部护罩，面部护罩的内表面设有水平设置的可拆卸的隔板，隔板的两端分别设有绑带  全部
背景技术：
呼吸道传染病病毒或病菌主要通过飞沫、气溶胶渗透到其他人的鼻孔、口腔、眼睛 等部位而传播，呼吸科门诊医生经常需要接待呼吸道疾病的病人，其通过飞沫感染呼吸道 疾病的可能性很高，现在门诊接待病人的医生其防护装置仅仅为口罩和常规白大褂，防护 效果较差，若采用一次性的防护服，其成本较高，并且穿戴不便，舒适感较低，不适用日常门 诊接待工作。
技术实现要素：
本发明的目的在于提供一种防飞沫传播防护罩，该护罩可以有效保护医护人员的 头部、颈肩部以及部分上躯干，穿戴且穿戴方便，舒适度较高，适用于日常门诊接待病人时 进行防护。 本发明解决上述技术问题的技术方案如下： 一种防飞沫传播防护罩，包括：从上到下依次连接的头部护罩、颈部护罩以及上躯 干护罩，上躯干护罩的两侧分别设有手臂护罩；头部护罩上设有软质透明的面部护罩，面部 护罩的内表面设有水平设置的可拆卸的隔板，隔板的两端分别设有绑带；头部护罩的两侧 设有语音振膜；头部护罩的顶部还设有可拆卸的支架，支架包括圆形的头箍以及设置在头 箍上并且向远离颈部护罩的方向延伸的多根支撑杆，支撑杆上设有风扇；头部护罩上设有 多个排气扇以及多个进气扇，进气扇的进气口设有过滤层；头部护罩设有开口，开口处设有 密封压条。 该防飞沫传播防护罩包括头部护罩、颈部护罩以及上躯干护罩，可以对医护人员 的头面部、肩颈部以及上躯干进行有效防护，相比于口罩以及护目镜，其防护更全面，医护 人员暴露风险更低。头部护罩用于防护头面部，在头部护罩的侧面设有透明的面部护罩，方 便与病人交流，面部护罩靠近人体面部的内表面还设有一个隔板，该隔板设置在面部护罩 的中上部，对于戴眼镜的医生，该隔板一方面可以隔离鼻部呼出的气体，避免眼镜上产生雾 气，另一方面，眼镜镜框的下边缘还可以搭放在该隔板上，对眼镜起到一定的固定作用，避 免眼镜从面部滑落，对于不戴眼镜的医护人员，该隔板可以取掉，并且面部护罩是软质的， 其可以弯曲一定弧度，因此可通过隔板两端的绑带，将绑带系在头部后方，在系两端的绑带 时，隔板和面部护罩会随着绑带的松紧程度调整弧度，以使隔板最大限贴合面部并固定在 合适位置，在本方案中，隔板通过粘贴可拆卸的设置在面部护罩上，即在隔板与面部护罩相 抵触的一端的壁面上设置粘胶，不同的医护人员可以根据需要将隔板粘贴在合适位置；头 部护罩的两侧还设有语音振膜，语音振膜设置在耳朵附近，避免影响医护人员听力；头部面 罩内还设有可拆卸的支架，该支架通过头箍可以佩戴在医护人员的头上，支撑杆将头部护 罩的上方撑起一定空间，避免头部护罩的顶端紧贴医护人员头部，增强舒适感，在支撑杆上 3 CN 111567960 A 说　明　书 2/4 页 设置有小风扇，天气炎热时，为医护人员头部进行扇风降温，并且由于支撑杆远离医护人员 头部，风扇也不容易对医护人员头部造成伤害；头部护罩中还设有排气扇以及进气扇，排气 扇可以将头部护罩中的气体向外排出，进气扇可以使外界空气进入头部护罩中，从而可以 加强头部护罩中的空气流动，通过调整进气扇以及排气扇的数量可以使头部护罩进排气达 到平衡，并且进气扇的进气口设有过滤层，外界的空气经过过滤后才能进入头部护罩中；头 部护罩设有开口，该开口采用密封压条的形式，开关方便，且密封性较好，横向设置在头部 护罩的后侧，可在不脱去该防护面罩时通过该开口使面部透气，但是应保证在打开该开口 透气时，外界环境安全，并且在打开和封闭该开口时喷射酒精等进行有效消毒。 进一步地，在本发明较佳的实施例中，上躯干护罩以及手臂护罩的下端分别设有 收紧绳。 收紧绳可用于收紧该护罩的下端，以达到较好的防护效果。 进一步地，在本发明较佳的实施例中，隔板远离面部护罩的一端设有硅胶固定板， 硅胶固定板的中部设有与人体鼻部弧度相匹配的凹槽，凹槽的两侧为与人体面部弧度相匹 配的弧状结构。 隔板采用一个水平设置的板状结构，为避免隔板直接接触医护人员面部带来较重 的压痕，在隔板靠近人体面部的一端设有竖直设置的硅胶固定板，该板可以抵触在医护人 员面部从而固定隔板，位置，该硅胶固定板采用医用硅胶材质，材质柔软，且其具有和人体 鼻部以及面部较一致的形状和弧度，可以最大限度的贴合人体面部，减小对人体面部的压 力。 进一步地，在本发明较佳的实施例中，头箍上设有锁紧扣，头箍的一端设置在锁紧 扣中，头箍的另一端滑动且可锁紧的设置在锁紧扣中。 头箍可通过该锁紧扣调整大小以适应不同头围的医护人员。 进一步地，在本发明较佳的实施例中，头箍的内侧设有吸汗层。 头箍上朝向人体面部的一侧设有吸汗层，可以使带头箍的皮肤保持干爽。 进一步地，在本发明较佳的实施例中，支撑杆为弧形结构，多根支撑杆呈伞骨状间 隔设置在头箍上，多根支撑杆远离头箍的一端转动连接于一点。 支撑杆向雨伞的伞骨一样，将头部面罩的顶部撑开，由于头箍是可以调节大小的， 因此多根支撑杆的共同连接点滑动连接，当头箍调整大小时，支撑杆也可随之转动。 进一步地，在本发明较佳的实施例中，排气扇设置在头部护罩的中部以上，进气扇 设置在头部护罩的中部以下。 进气扇设置在头部面罩中部以下靠近人体鼻唇部，使医护人员更容易呼吸新鲜空 气，排气扇设置在头部护罩中部以上，靠近头顶的位置，从而使进气扇和排气扇距离尽可能 增大，加强整个头部面罩中的空气流动。 进一步地，在本发明较佳的实施例中，过滤层包括：无纺布层和杀菌层。 无纺布层和杀菌层可以过滤空气中的飞沫并对飞沫中携带的病菌进行消毒，使进 入头部面罩中的空气干净清洁，不会携带致病菌。 进一步地，在本发明较佳的实施例中，头部护罩、颈部护罩、上躯干护罩以及手臂 护罩均采用纺粘布且一体成型。 为保证整个护罩的密封性，将头部护罩，颈部护罩、上躯干护罩以及手臂护罩采用 4 CN 111567960 A 说　明　书 3/4 页 整体结构，加强连接处的密封性。 本发明具有以下有益效果： 本发明设置了头部护罩、颈部护罩、上躯干护罩以及手臂护罩，可以对医护人员的 头面部、肩颈部以及上躯干、手臂等进行全面防护；头部护罩的一侧设有透明软质的面部护 罩，便于医护人员与病人交流，面部护罩上设有可拆卸的隔板，方便戴眼镜的医护人员使 用；头部护罩中还设置了可拆卸的支架，可以佩戴在医护人员头上，将头顶处的头部护罩撑 开一定空间，在支架上设置风扇，增强头部护罩中的空气流动，减少闷热感，并且头部护罩 中还设有进气扇和排气扇，可以加强护罩中，特别是头部护罩中的空气流动，使护罩舒适感 增强。 附图说明 图1为本发明的防飞沫传播防护罩的结构示意图； 图2为本发明的隔板与硅胶固定板的俯视图； 图3为本发明的支架的结构示意图。 其中：1-头部护罩；11-面部护罩；111-隔板；112-绑带；113-硅胶固定板；113a-凹 槽；12-语音振膜；13-支架；131-头箍；131a-锁紧扣；132-支撑杆；14-风扇；15-进气扇；16- 排气扇；17-开口；2-颈部护罩；3-上躯干护罩；4-手臂护罩；41-收紧绳。
