技术摘要：
本发明公开了一种开关量信号回路检测方法及装置，包括多路的开关量信号或控制源端以及单通道的信号检测装置，采用多路开关量信号或控制源端，每一路开关量信号或控制源端引出的两个端头均用电缆并联至信号检测装置，信号检测装置以开关量信号或控制源端的电阻值作为接  全部
背景技术：
在开关量型监测及控制回路中，线路的状态直接影响监测及控制系统的性能及功 能实现。开关量反馈及控制信号源，正常有断开和闭合两种状态，而″线路的断开″与″信号 源的断开″，″线路的短路″与″信号源的闭合″，往往具有同等的外部效果，因此线路的异常 状态对开关量型监测及控制容易产生误判。 正常的线路故障检测，通过在开关型信号或控制源端并联一只R1电阻(R1阻值应 足够大，以与导线电阻进行明显区分)后，再串联一只R2电阻(R2电阻值不能太大，否则信号 检测装置不能识别闭合状态)，然后把两个端头分别连接至不同的信号检测装置。在实际工 程应用中，由于多地监测及控制需求，需要多路开关量型信号并联至一起进行监测和控制 使用，这是一种区别于单点或多路独立点的工况需求。由于现有的开关型检测模块只适合 单路线路的检测，如果需要实现多路线路的检测，则需要选择多通道型或多个单通道型的 组合使用，成本代价较大。
技术实现要素：

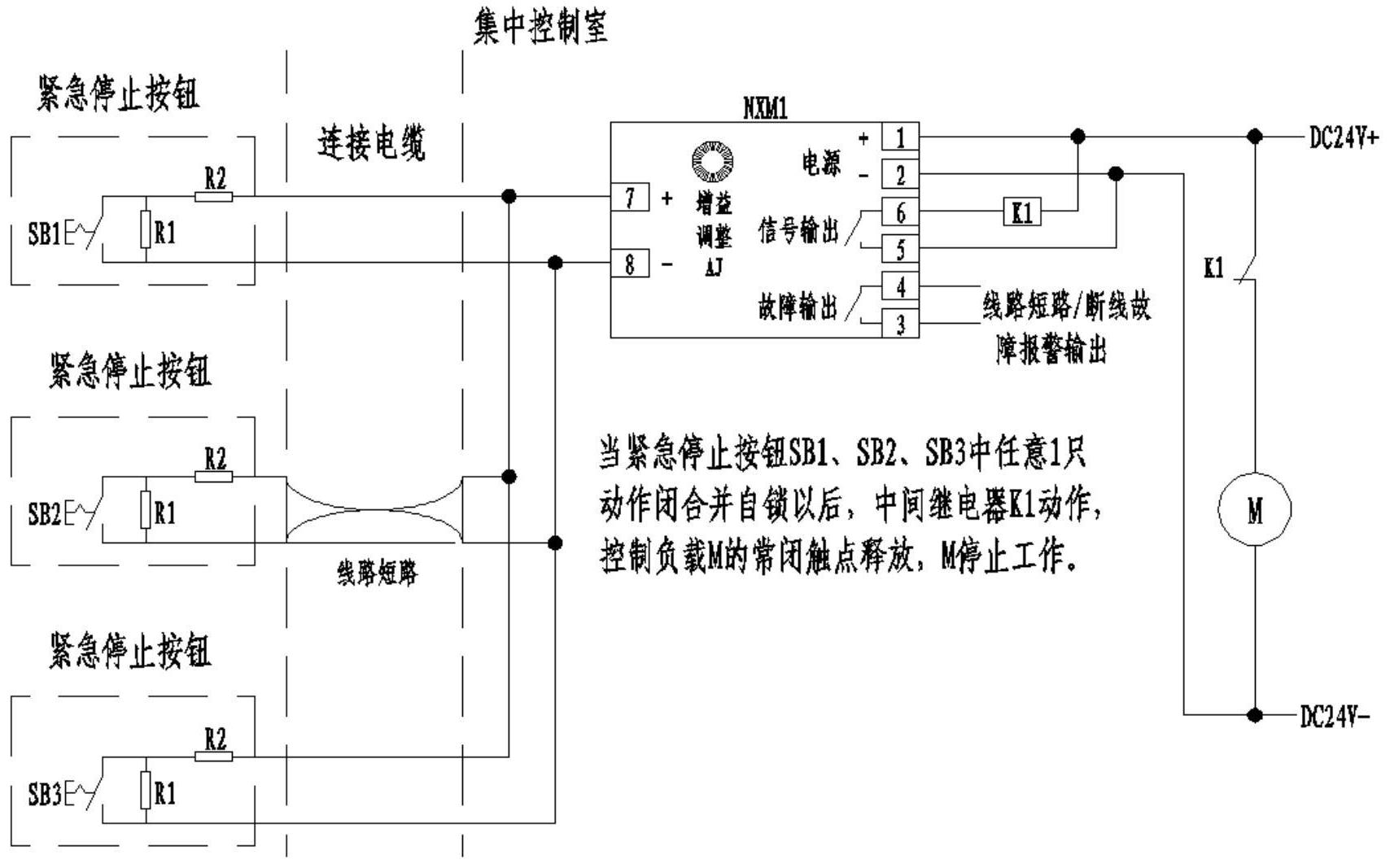

针对现有技术不足，本发明提供了一种用单通道的信号检测装置实现对多路信号 及线路的状态的识别和动作的开关量信号回路检测装置及检测方法。 本发明解决上述技术问题采用的技术方案为： 开关量信号回路检测装置，其包括多路的开关量信号或控制源端以及单通道的信 号检测装置，采用多路开关量信号或控制源端，每一路开关量信号或控制源端引出的两个 端头均用电缆并联至信号检测装置，信号检测装置以开关量信号或控制源端的电阻值作为 接收信号，信号检测装置对开关量信号或控制源端的电阻值进行监测并通过在信号检测装 置设置可调旋钮进行阻值增益调节设定以解决开关量信号或控制源端路数发生改变带来 的电阻值信号发生的变化，所述的信号检测装置具备检测阻值增益调整功能。 进一步地，所述的可调旋钮为信号检测装置上外置的可调旋钮，用于进行阻值增 益调节设定，从而使信号检测装置识别信号或控制源端所处的电阻值状态，从而驱动相应 的信号和报警输出。 进一步地，所述的开关量信号或控制源端的电阻值有四种状态，从小到大依次为： 短路、信号闭合、信号和线路正常、断路。 进一步地，每一路的开关量信号或控制源端均由紧急停止按钮并联R1后串联R2， 然后多路开关量信号或控制源端通过电缆并联连接至信号检测装置的输入端。 进一步地，所述的信号检测装置的同相信号输出端控制中间继电器K1，当多路开 关量信号或控制源端中的任意一只紧急停止按钮动作后，信号检测装置识别并输出控制 3 CN 111610429 A 说　明　书 2/4 页 K1，从而断开负载M1；当多路开关量信号或控制源端中任意一路线路出现短路或断路后，由 于输出电阻值不同，信号发生装置识别并输出故障报警信号。 进一步地，当所述的多路的开关量信号或控制源端的路数发生改变时，通过调整 信号检测装置上的增益调节旋钮，调整信号检测装置对四种状态电阻值的区分判定条件， 从而实现对应路数的信号检测和故障判别。 一种开关量信号回路检测方法，当开关量信号或控制源端路数为n路时，通过信号 检测装置的可调旋钮进行阻值增益调节，使得当紧急停止按钮无动作(断开状态)且线路正 常无故障时，则信号检测端接受到的信号为(R1 R2)/n的电阻信号，信号输出端和故障报警 输出端都无动作；当紧急停止按钮动作(即闭合状态)且线路正常无故障时，则信号检测端 接受到的信号为R2(R1 R2)/(R1 nR2)的电阻信号，信号输出端闭合输出，故障报警输出端 无动作；当线路短路时，不管紧急停止按钮状态如何，信号检测装置接受的信号为0，信号输 出端和故障报警输出端都闭合动作；当线路断线时，不管紧急停止按钮状态如何，信号检测 装置接受的信号为(R1 R2)/(n-1)，信号输出端无动作，故障报警输出端闭合输出。 与现有技术相比，本发明具备的有益效果为： 通过对信号检测装置的优化，能够用单通道的信号检测装置实现对多路信号及线 路的状态的识别和动作，而无需多通道型或多个单通道型的信号检测装置，简化检测线路 结构，节约成本。 附图说明 图1为现有技术中常用的开关量信号回路检测装置结构原理图； 图2为本发明的开关量信号回路检测装置结构原理图； 图3为本发明的开关量信号回路检测装置原理框图。
