技术摘要：
本发明公开了一种多级泵站串并联连打浆体输送系统及输送方法，包括依次连接的一级泵站输送系统、二级泵站输送系统、三级泵站输送系统、四级泵站输送系统及五级泵站输送系统，首端泵站设置四个储浆罐和六台主泵，其余每级泵站包含一个储浆罐和六台主泵，相邻两级泵站之  全部
背景技术：
浆体管道输送技术相比传统的汽车，铁路，水运及航运有很大的特点，不仅具有运 量大，安全可靠，运输成本低，低耗能，不占或少占农田，受气候变化的影响较小，不污染环 境，不破坏生态平衡，受地形条件的限制少，易于克服自然地形的障碍，安全可靠、作业率 高，几乎可连续进行全年输送以及几乎无物料损耗等优越性，而且易于实现自动控制、便于 维护管理是一种经济有效、环境友好的先进浆体运输技术。目前采用多级泵站管道进行远 程输送矿浆、水、天然气和原油的工程项目屡见不鲜，然而就目前的技术条件还存在一些实 际问题。最常见的是泵站之间流量匹配问题。一旦泵站运行的机组台数发生变化，输送系统 的流量将会变化，整个运行工艺参数就会改变，对于加压管道，虽然各级泵站的设计单机流 量是相匹配的，但由于运输距离过长，引起的压力变化大，造成泵站扬程变幅大，继而影响 运输物料的流量，特别是对于多级加压泵站，会引起泵站间的输送流量不匹配问题。其次是 运距太短，由于浆体远距离输送过程中克服阻力损失的压头导致无法进行长距离浆体管道 输送。
技术实现要素：

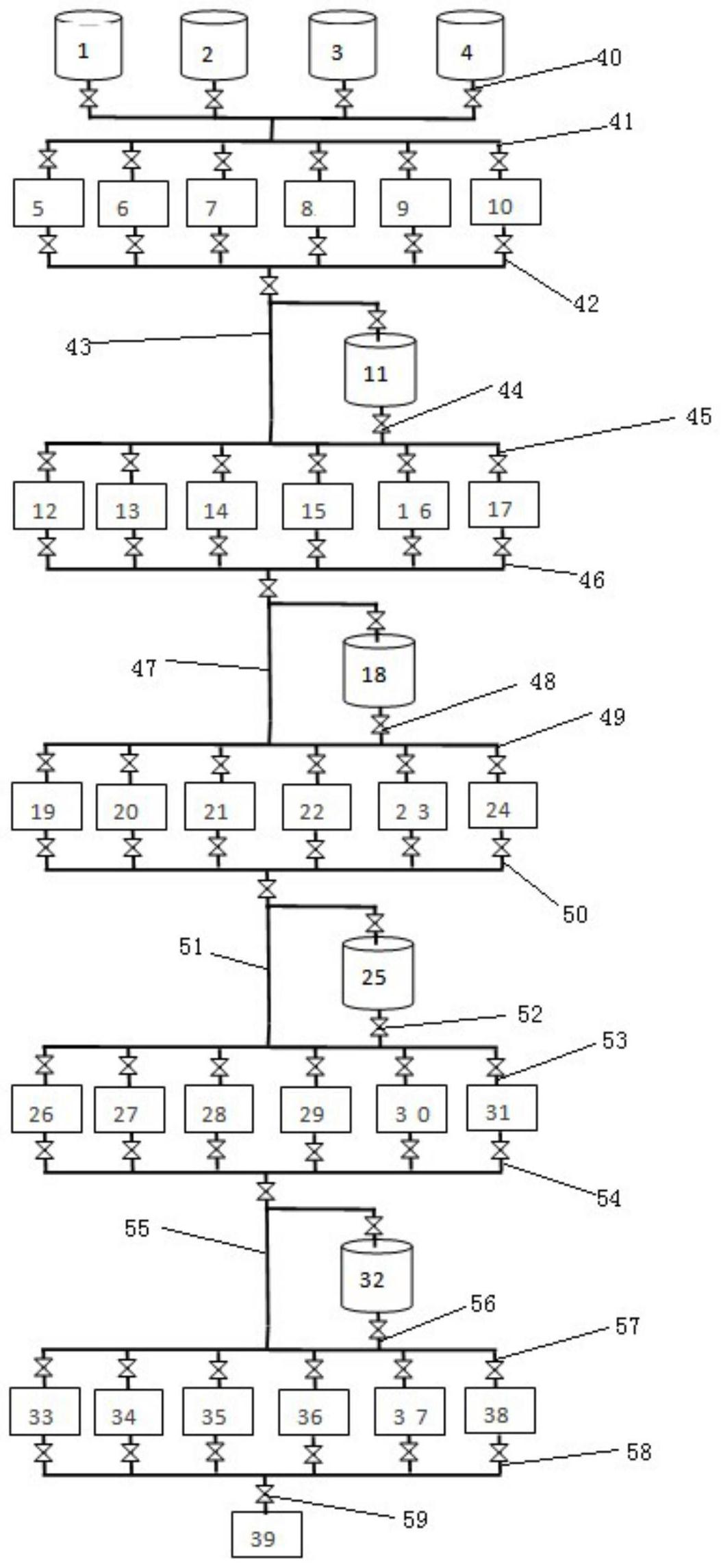

本发明的目的是提供一种多级泵站串并联连打浆体输送系统，解决了现有浆体管 道输送技术中存在的各级泵站流量不匹配和运输距离太短的问题。 本发明的另一目的是提供该多级泵站串并联连打浆体输送方法。 本发明所采用技术方案是，一种多级泵站串并联连打浆体输送系统，包括依次连 接的一级泵站输送系统、二级泵站输送系统、三级泵站输送系统、四级泵站输送系统及五级 泵站输送系统。 本发明的特点还在于， 一级泵站输送系统包括第一储浆罐、第二储浆罐、第三储浆罐和第四储浆罐，第一 储浆罐、第二储浆罐、第三储浆罐和第四储浆罐底部出口处均连接带有阀门的管道A，四个 管道A均与连接管连接，连接管通过六个带有阀门的管道B分别连接第一主泵、第二主泵、第 三主泵、第四主泵、第五主泵、第六主泵，第一主泵、第二主泵、第三主泵、第四主泵、第五主 泵、第六主泵通过六个带有阀门的多个管道C并联连接，六个管道C均同时连接带有阀门的 管道D。 第一储浆罐、第二储浆罐、第三储浆罐和第四储浆罐的规格均为 有效 容量均为5000m3。 二级泵站输送系统包括第五储浆罐，第五储浆罐顶部通过第一承接管与所述管道 D连接，第五储浆罐底部连接带有阀门的管道E，管道E通过六个带有阀门的管道F分别连接 4 CN 111550677 A 说　明　书 2/5 页 第七主泵、第八主泵、第九主泵、第十主泵、第十一主泵、第十二主泵，管道D分别通过六个带 有阀门的管道F连接第七主泵、第八主泵、第九主泵、第十主泵、第十一主泵、第十二主泵，第 七主泵、第八主泵、第九主泵、第十主泵、第十一主泵、第十二主泵通过六个带有阀门的管道 G并联连接，六个管道G均同时连接带有阀门的管道H。 三级泵站输送系统包括第六储浆罐，第六储浆罐顶部通过第二承接管与管道H连 接，第六储浆罐底部连接带有阀门的管道I，管道I通过六个带有阀门的管道J分别连接第十 三主泵、第十四主泵、第十五主泵、第十六主泵、第十七主泵、第十八主泵，管道H同时分别与 六个管道J连接，第十三主泵、第十四主泵、第十五主泵、第十六主泵、第十七主泵、第十八主 泵通过六个带有阀门的管道K并联连接，六个管道K均同时连接带有阀门的管道L。 四级泵站输送系统包括第七储浆罐，第七储浆罐顶部通过第三承接管与管道L连 接，第七储浆罐底部连接带有阀门的管道M，管道M通过六个带有阀门的管道N分别连接第十 九主泵、第二十主泵、第二十一主泵、第二十二主泵、第二十三主泵、第二十四主泵，管道L同 时分别与六个管道M连接，第十九主泵、第二十主泵、第二十一主泵、第二十二主泵、第二十 三主泵、第二十四主泵通过六个带有阀门的管道O并联连接，六个管道O均同时连接带有阀 门的管道P。 五级泵站输送系统包括第八储浆罐，第八储浆罐顶部与通过第四承接管与管道P 连接，第八储浆罐底部连接带有阀门的管道Q，管道Q通过六个带有阀门的管道R分别连接第 二十五主泵、第二十六主泵、第二十七主泵、第二十八主泵、第二十九主泵、第三十主泵，管 道P同时分别与六个管道R连接，第二十五主泵、第二十六主泵、第二十七主泵、第二十八主 泵、第二十九主泵、第三十主泵通过六个带有阀门的管道S并联连接，六个管道S均同时通过 带有阀门的管道T连接第九储浆罐。 本发明所采用的另一技术方案是，一种多级泵站串并联连打浆体输送方法，具体 为： 将浆车间的合格浆体储存在一级泵站输送系统的第一储浆罐(1)、第二储浆罐、第 三储浆罐、第四储浆罐中，第一储浆罐、第二储浆罐、第三储浆罐、第四储浆罐底部与第一主 泵、第二主泵、第三主泵、第四主泵、第五主泵、第六主泵连接，一级泵站输送系统的六台主 泵输送浆体至二级泵站输送系统，正常情况下五台主泵启用，一台备用，当任意一台主泵出 现异常停车时候，备用主泵立刻运行并联入原有运行机组中以保证本级泵站接收和输出的 浆体流量固定；按照上述方式，浆体依次通过二级泵站输送系统、三级泵站输送系统、四级 泵站输送系统、五级泵站输送系统，最后输送至终端管区第九储浆罐中，完成输送。 本发明的有益效果是： (1)有效的增加了多级泵站长距离浆体管道输送系统的稳定性和连续性； (2)提升了多级泵站长距离浆体输送系统运行效率； (3)本发明的多级泵站串并联浆体输送设备是各泵站内部若干主泵中运行机组与 备用机组并联运行，可实现任意切换运行主泵，从而解决了泵站之间输送流量不匹配问题； (4)本发明的多级泵站串并联浆体输送设备是各级泵站逐级输送，通过本级泵站 主泵重新加压从而补充上级泵站输送过程中克服阻力损失的压力，从而实现了长距离浆体 管道输送。 5 CN 111550677 A 说　明　书 3/5 页 附图说明 图1是本发明一种多级泵站串并联连打浆体输送系统的结构示意图。 图中，1.第一储浆罐，2.第二储浆罐，3.第三储浆罐，4.第四储浆罐，5.第一主泵， 6.第二主泵，7.第三主泵，8.第四主泵，9.第五主泵，10.第六主泵，11.第五储浆罐，12.第七 主泵，13.第八主泵，14.第九主泵，15.第十主泵，16.第十一主泵，17.第十二主泵，18.第六 储浆罐，19.第十三主泵，20.第十四主泵，21.第十五主泵，22.第十六主泵，23.第十七主泵， 24.第十八主泵，25.第七储浆罐，26.第十九主泵，27.第二十主泵，28.第二十一主泵，29.第 二十二主泵，30.第二十三主泵，31.第二十四主泵，32.第八储浆罐，33.第二十五主泵，34. 第二十六主泵，35.第二十七主泵，36.第二十八主泵，37.第二十九主泵，38.第三十主泵， 39.第九储浆罐，40.管道A，41.管道B，42.管道C，43.管道D，44.管道E，45.管道F，46.管道G， 47.管道H，48.管道I，49.管道J，50.管道K，51.管道L，52.管道M，53.管道N，54.管道O，55.管 道P，56.管道Q，57.管道R，58.管道S，59.管道T。
