技术摘要：
一种井下皮带运输段用筛分转运破碎系统，包括皮带输送机、筛分转载机、筛分破碎机、刮板转载机，所述筛分转载机输入端设置于皮带输送机输出端的一侧，所述筛分转载机输出端设置于筛分破碎机上端，所述筛分破碎机下端设置有刮板转载机，所述刮板转载机输入端设置于筛分  全部
背景技术：
破碎转运系统是煤矿井下运输系统中必不可少的环节之一，其主要作用是将运输 的大块、长条、片状等容易造成洗煤厂运输系统卡堵的原煤在进入洗煤厂之前进行破碎。 传统的煤矿运输系统中对原煤的破碎转运系统一般布置在矿井地面上或煤仓卸 载口处，无论粒度大小，均需要通过破碎机，这造成一部分原煤过粉碎，且因煤量较大，对破 碎机的破碎能力、可靠性、耐磨性等要求较高，设备的日常维护量较大，间接的提高了系统 成本。
技术实现要素：

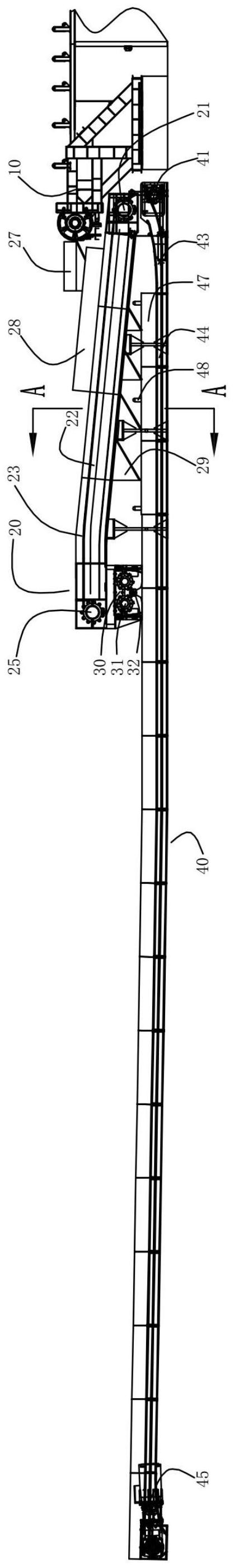

有鉴于此，针对上述不足，有必要提出一种井下皮带运输段用筛分转运破碎系统。 一种井下皮带运输段用筛分转运破碎系统，包括皮带输送机、筛分转载机、筛分破 碎机、刮板转载机，所述筛分转载机输入端设置于皮带输送机输出端的一侧，所述筛分转载 机输出端设置于筛分破碎机上端，所述筛分破碎机下端设置有刮板转载机，所述刮板转载 机输入端设置于筛分转载机输入端的下方，所述刮板转载机底部呈水平设置；所述筛分转 载机包括第一机尾、第一中部槽、第一过渡槽、第一刮板链、第一机头、第一动力部，所述第 一机尾设置于皮带输送机输出端的下端，所述第一中部槽一端设置于第一机尾上，所述第 一中部槽另一端设置于第一过渡槽上，所述第一过渡槽还设置于第一机头上，以使第一中 部槽与第一过渡槽相设置成为倾斜向上的筛分转载通道，用于筛分皮带输送机输出的原煤 混合物，筛分出的大块原煤沿筛分转载通道传输至第一机头，筛分出的小块原煤直接落入 下方的刮板转载机上，所述第一刮板链设置于第一中部槽内部，所述第一机头下端设置有 筛分破碎机，所述第一机头上还设置有第一动力部；所述筛分破碎机包括双齿辊破碎机、第 三动力部，所述双齿辊破碎机设置于第一机头下端，用于对第一机头输送的大块原煤进行 破碎，使大块原煤破碎成小块原煤，所述第三动力部设置于双齿辊破碎机一侧；所述刮板转 载机包括第二机尾、第二动力部、第二过渡槽、第二中部槽、自动伸缩机头、第二刮板链，所 述第二机尾设置于第一机尾下端，所述第二动力部设置于第二机尾一侧和自动伸缩机头两 侧，所述第二过渡槽输入端设置于第二机尾上，所述第二过渡槽输出端与第二中部槽输入 端相设置，以使第二过渡槽与第二中部槽相设置成为逐渐水平的转载通道，用于输送小块 原煤，所述第二中部槽输出端设置有自动伸缩机头，所述第二刮板链设置于第二中部槽内 部。 优选的，所述第一中部槽包括第一中板、第一底板，所述第一中板设置于第一底板 的正上端，所述第一中板包括左板、右板，所述左板、右板水平高度相同，且左板、右板相对 的侧边不接触，以使第一中板上方从皮带输送机输出端落下的原煤混合物穿过第一中板， 4 CN 111570052 A 说　明　书 2/5 页 落在第一底板上，所述第一中板支撑第一刮板链的上链道运行，所述第一底板支撑第一刮 板链的下链道运行，且上链道运行方向与下链道运行方向相反，实现第一刮板链的循环运 动，所述第一底板的工作面上设置有多个筛分孔，以使原煤混合物中的小块原煤穿过筛分 孔降落至刮板转载机上，所述筛分孔沿第一底板长度方向设置，且多个筛分孔的孔径沿第 一刮板链的下链道的运动方向逐渐增大。 优选的，所述筛分转载机还设置有接料斗，所述接料斗入口端与皮带输送机输出 端相连接，所述接料斗出口端设置于靠近第一机尾处的第一中部槽的正上端，所述接料斗 出口端倾斜设置，所述筛分转载机还设置有第一挡板，所述第一挡板底端设置于第一中部 槽上端，所述第一挡板顶端围绕接料斗入口端设置，所述筛分转载机还设置有滑料斗，所述 滑料斗入口端设置于筛分孔的正下端，所述滑料斗出口端设置于第二中部槽的正上端。 优选的，所述第二中部槽包括第二中板、第二底板，所述第二中板设置于第二底板 的正上端，所述第二中板支撑第二刮板链的上链道运行，所述第二底板支撑第二刮板链的 下链道运行，且上链道运行方向与下链道运行方向相反，实现第二刮板链的循环运动，所述 第二中板为封闭式板体，用于承载第一底板、筛分破碎机散落的小块原煤，并通过第二刮板 链将小块原煤输送至自动伸缩机头。 优选的，所述第二中板采用双层结构，所述双层结构包括更换层、固定层，所述更 换层与固定层通过沉头螺栓连接。 优选的，所述刮板转载机还设置有第二挡板，所述第二挡板设置于第二中部槽上。 优选的，所述双齿辊破碎机设置有两台，且在双齿辊破碎机之间的正下端设置有 破碎梁。 优选的，所述刮板转载机还设置有微喷雾装置，所述微喷雾装置设置于靠近滑料 斗出口端的第二挡板上。 本发明通过筛分转载机实现原煤混合物的分离，使小块原煤直接散落至下方的刮 板转载机上，并将大块原煤输送至筛分破碎机中，筛分破碎机将大块原煤充分粉碎成小块 原煤，粉碎后的小块原煤直接散落至刮板转载机上，大幅降低筛分破碎机的运转成本，刮板 转载机再将小块原煤输送至自动伸缩机头，进而运输至井外。与现有技术相比，在井下即可 实现原煤混合物的筛分、破碎，再将小块原煤输送至井外，小块原煤具有良好的一致性，大 幅减少原煤混合物过粉碎的情形，解决了原煤过粉碎的难题，且筛分破碎机只对大块原煤 进行破碎，大幅降低筛分破碎机的工作量，减少筛分破碎机的运营及维护成本，且刮板转载 机只输送小块原煤，输送效率高，磨损率显著降低，进一步降低了系统成本。 原煤混合物在井下已被筛分、破碎并输送至井外，可以直接作为半成品或成品使 用，而现有技术需要先将原煤混合物输送至井外，再进行筛分、破碎、转运等操作，才能作为 半成品或成品使用，与现有技术相比，本发明大幅提高了原煤混合物的筛分、输送效率。 附图说明 图1为井下皮带运输段用筛分转运破碎系统的正视结构示意图。 图2为井下皮带运输段用筛分转运破碎系统的俯视结构示意图。 图3为A-A剖面的结构示意图。 图4为筛分孔的局部放大示意图。 5 CN 111570052 A 说　明　书 3/5 页 图5为原设计中第一中部槽的结构示意图。 图6为原设计中第一中部槽沿A-A方向的截面图。 图中：皮带输送机10、筛分转载机20、第一机尾21、第一中部槽22、第一中板221、左 板2211、右板2212、第一底板222、筛分孔2221、第一过渡槽23、第一刮板链24、第一机头25、 第一动力部26、接料斗27、第一挡板28、滑料斗29、筛分破碎机30、双齿辊破碎机31、破碎梁 32、第三动力部33、刮板转载机40、第二机尾41、第二动力部42、第二过渡槽43、第二中部槽 44、第二中板441、第二底板442、自动伸缩机头45、第二刮板链46、第二挡板47、微喷雾装置 48。
