技术摘要：
本发明公开了一种浮标系统及其智能钓鱼系统，浮标系统包括重力感应模块、信号处理模块以及控制模块；重力感应模块用于感应浮标在水中的加速度的变化；重力感应模块与信号处理模块电性连接，信号处理模块接收重力感应模块的重力感应信号，并将重力感应的加速度信号进行 全部
背景技术：
钓鱼属于一种户外运动，目标是用渔具把鱼从水里钓上来，而且钓鱼不限制性别 与年龄，大人小孩子都喜欢。钓鱼亲近大自然，且上鱼时给人很大的视觉冲击，带来很大的 刺激。 目前，钓鱼多是人工手持钓鱼杆，眼睛看浮标的方式或将钓鱼杆放在固定的插座 上，在鱼杆上安装铃铛的方式。其中，人工手持钓鱼杆，眼睛看浮标的方式长时间容易使人 眼睛疲劳，人很累；而将钓鱼杆放在固定的插座上，在鱼杆上安装铃铛的方式，这种只有鱼 咬死钩才能钓到鱼，效果不好。
技术实现要素：

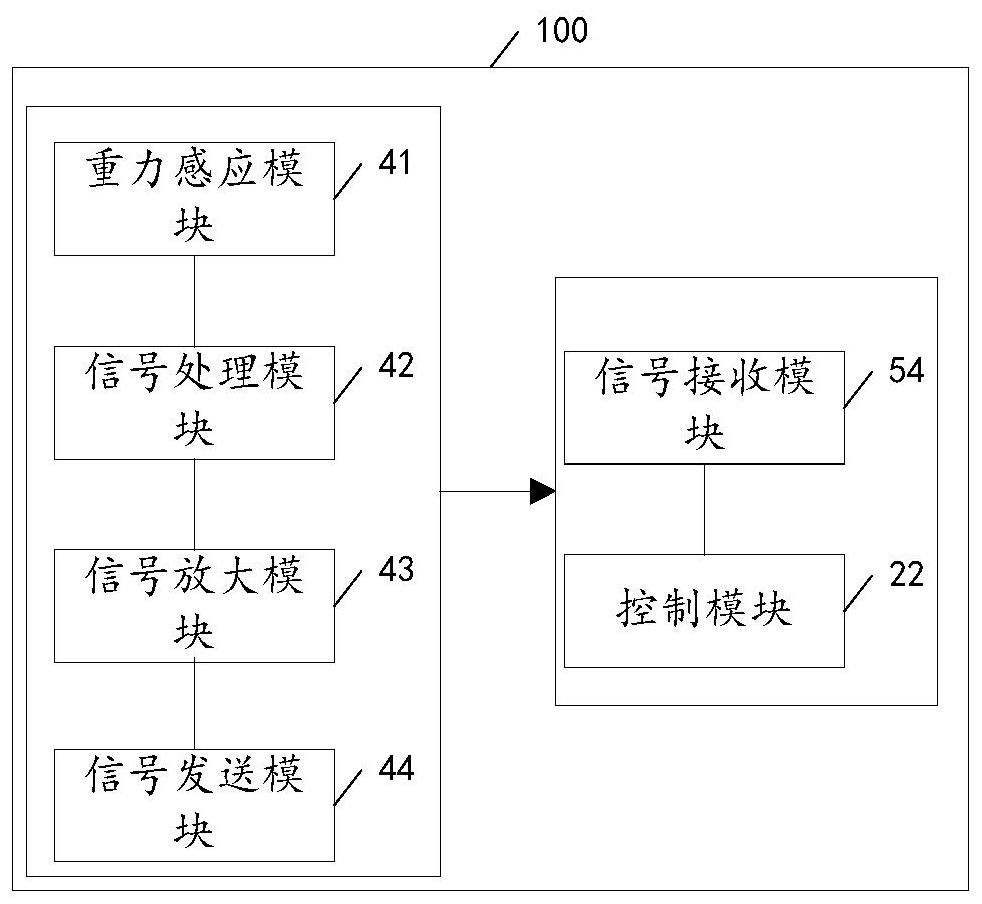

有鉴于此，本发明的一种浮标系统及其智能钓鱼系统，本浮标系统应用于钓鱼上， 通过本浮标系统，可以准确判断出是否有鱼咬钩；当判断出有鱼咬钩时，本钓鱼系统能快速 判断，且能将鱼杆上扬，将鱼牢牢钩住，从而实现智能钓鱼。 一种浮标系统，包括重力感应模块、信号处理模块以及控制模块； 所述重力感应模块用于感应浮标在水中的加速度的变化； 所述重力感应模块与所述信号处理模块电性连接，所述信号处理模块接收重力感 应模块的重力感应信号，并将重力感应的加速度信号进行处理； 所述信号处理模块与控制模块信号连接，所述控制模块将信号处理模块处理后的 信号与预设的信号幅值进行比较判断，通过判断结果控制钓鱼装置运行。 优选地，还包括信号放大模块，所述信号放大模块与所述信号处理模块电性连接， 所述信号放大模块与所述控制模块信号连接；所述信号放大模块用于将信号处理模块处理 后的信号进行放大。 优选地，还包括信号发送模块、信号接收单元，所述信号发送模块电性连接信号放 大模块，所述信号发送模块信号连接信号接收模块，所述信号接收模块电性连接控制模块； 所述信号发送模块将信号放大模块放大后的信号发送至信号接收单元，所述接收单元将接 收到的信号传输至控制模块。 一种智能钓鱼系统，包上述的浮标系统、上扬装置以及鱼竿装置； 所述浮标系统与所述鱼竿装置连接，所述鱼竿装置与上扬装置连接； 所述浮标系统通过浮标的加速度变化判断鱼竿装置上是否有鱼咬钩，当判断出鱼 竿装置上有鱼咬钩时，所述浮标系统控制上扬装置工作，所述上扬装置转动，将与上扬装置 连接的鱼竿装置上扬提起钩住鱼嘴。 优选地，所述上扬装置包括用于支撑的立柱、盒体、用于安放鱼竿装置的支架、蓄 能推动组件、转轴以及挡块； 4 CN 111587855 A 说 明 书 2/7 页 所述立柱与盒体连接； 所述蓄能推动组件固定于盒体下端面，所述蓄能推动组件与转轴垂直配合连接， 所述转轴延伸盒体外端与所述支架固定连接；所述挡板抵住蓄能推动组件的末端； 所述浮标系统的控制模块设置于盒体内，所述控制模块与挡块电性连接；判断出 上鱼信号时，所述控制模块控制所述挡块与所述蓄能推动组件脱离，所述蓄能推动组件释 放蓄能推动转轴转动，所述转轴转动使支架、与支架连接的鱼竿装置上扬。 优选地，所述转轴上套有齿轮，所述蓄能推动组件与转轴齿轮垂直配合连接；所述 蓄能推动组件包括固定座、中心轴、第一弹簧以及齿条； 所述固定座与盒体下端面固定连接； 所述第一弹簧一端与固定座固定连接，另一端与中心轴连接，所述中心轴贯穿固 定座，可在轴向方向活动； 所述齿条固定在所述中心轴上，所述齿条与齿轮相啮合。 优选地，所述挡块端的中心轴末端上还设置有顶柱，所述顶柱上还设置有与挡块 配合的滑轮，所述滑轮通过轴承与顶柱连接。 优选地，所述转轴上还套合有第二弹簧，所述第二弹簧一端固定连接于转轴，另一 端抵住盒体端面。 优选地，还包括调节杆，所述调节杆活动套合在转轴上，所述调节杆延伸出推动 杆；所述转轴上固定套合有被动杆，所述推动杆与被动杆适配；所述盒体侧端面开有弧形通 槽，所述调节杆可沿弧形通槽转动，从而推动转轴转动。 优选地，所述鱼竿装置包括鱼钩、鱼线以及鱼杆； 所述鱼钩、鱼线以及鱼杆依次连接，所述鱼钩设置在鱼线的末端处； 所述鱼线通过连接部连接于浮标系统； 所述鱼杆与所述上扬装置的支架固定连接，所述支架转动带动鱼杆转动上扬。 本发明的有益效果在于：本浮标系统应用于钓鱼上，在钓鱼时，通过本浮标系统感 应鱼咬钩时的加速度的变化，可以准确判断出是否有鱼咬钩；当判断出有鱼咬钩时，本钓鱼 系统通过浮标系统快速判断，通过上扬装置迅速转动支架，将鱼竿装置的鱼杆上扬，将鱼牢 牢钩住，从而实现智能钓鱼。 附图说明 为了更清楚地说明本发明实施例技术方案，下面将对实施例描述中所需要使用的 附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普 通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。 图1为浮标系统示意框图； 图2为浮标系统(具体)示意框图； 图3为智能钓鱼系统示意框图； 图4为智能钓鱼系统示意图； 图5为智能钓鱼系统的上扬装置下俯立体示意图； 图6为智能钓鱼系统的上扬装置主视立体示意图； 图7为智能钓鱼系统的上扬装置下俯立体示意图； 5 CN 111587855 A 说 明 书 3/7 页 图8为智能钓鱼系统的上扬装置(盒体内)下俯立体示意图； 图9为智能钓鱼系统的上扬装置(盒体内)下俯立体示意图； 图10为智能钓鱼系统的上扬装置(盒体内)下俯立体示意图。 附图标记 11 主立柱 12 斜立柱 13 基座 14 盒体 15 控制屏 16 调节杆 17 转轴 18 支架 19 调节钮 20 弧形通槽 21 连接座 22 控制模块 23 定位柱 24 立板 25 固定座 26 中心轴 27 第一弹簧 28 齿条 29 推动杆 30 被动杆 31 齿轮 32 滑轮 33 挡块 34 伸缩杆 35 第二弹簧 36 电磁铁 37 顶柱 181 架尾 182 架首 100 浮标系统 41 重力感应模块 42 信号处理模块 43 信号放大模块 44 信号发送模块 1000 钓鱼系统 54 信号接收模块 45 指示模块 50 连接部 51 鱼线 52 鱼杆 53 电源 55 鱼钩 200 上扬装置 300 鱼竿装置
