技术摘要：

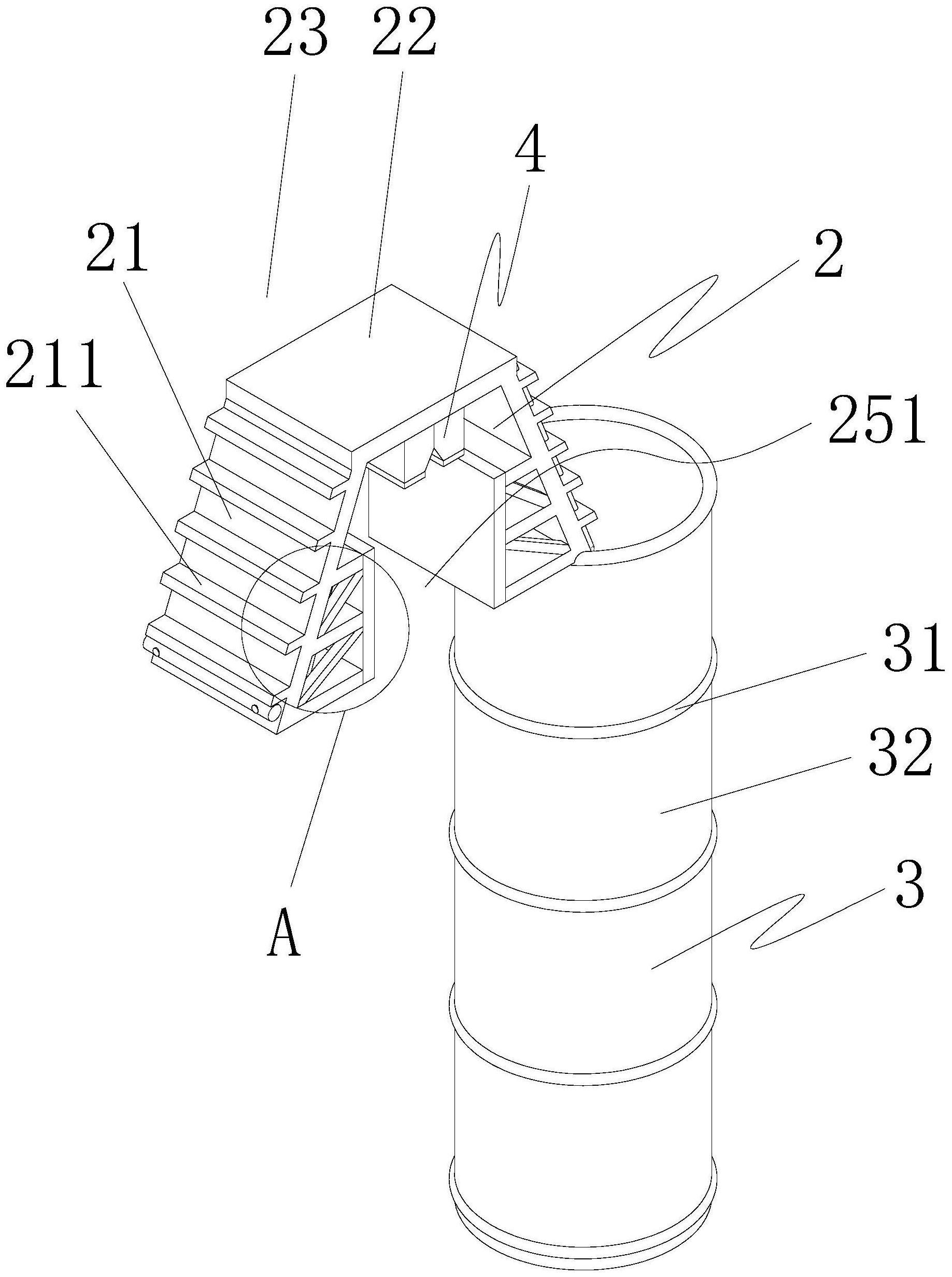

本发明公开了一种适用范围广的逃生梯，包括逃生绳体和设于逃生绳体上端的固定组件，所述固定组件包括两个倾斜设置的支撑板、设于两个所述墙体支撑板之间的承力板及两个对称设置的扶手，所述支撑板内侧设有与墙体抵触配合的支撑结构，所述支撑板外侧设有多个踏板，所述  全部
背景技术：
逃生梯又称消防梯，为一种建筑设施作为火灾时的逃生通道，各国消防法多有规 定设置，并列入建筑消防执照检查项目，逃生梯通常别于主要日常楼梯，以做为第二通道的 特性设置，美国有诸多早期建筑以焊接铁架的型态设置于建筑外部，后期新建的建筑基于 美观等因素，已将逃生梯改于建筑内，并使用厚重但易单向开启的防火门以避免火势及烟 雾沿逃生梯上窜至各楼层，逃生梯在发生火灾险情的情况下，快速利用逃生梯从楼顶逃生 至地面是救生的关键行为。 现有的逃生梯通常采用两个挂钩悬挂于窗边，在逃生者向下攀爬的过程中，挂钩 部位容易松动从而导致逃生梯的稳定性差，对逃生者的心理产生较大的压力，影响逃生者 的逃生速度，同时现有的窗户上都安装有窗框用来固定玻璃，在固定逃生梯时窗框会起到 一定的阻碍作用导致逃生梯的安装不稳定。
技术实现要素：
本发明的目的是针对现有技术中存在的上述问题，提供了一种有助于提高逃生速 度、安装牢固的的适用范围广的逃生梯。 本发明的目的可通过下列技术方案来实现：一种适用范围广的逃生梯，包括逃生 绳体和设于逃生绳体上端的固定组件，所述固定组件包括两个倾斜设置的支撑板及设于两 个所述墙体支撑板之间的承力板，所述支撑板内侧设有与墙体抵触配合的支撑结构，所述 支撑板外侧设有多个踏板，所述承力板下方设有窗框固定部件。 本发明具有以下优点： 1、本发明通过将承力板跨装于窗边，并通过两侧的支撑板上的支撑结构与窗边内 外两侧的墙体抵触配合，从而使得逃生梯通过固定组件固定后具有较高的稳定性，在逃生 者向下攀爬的过程中，逃生梯的晃动幅度得到抑制，从而使得逃生者的逃生速度提高，有助 于提高逃生的成功率。 2、踏板的设置便于逃生者在紧急的事态下攀爬至承力板上并通过另一侧的踏板 移动至逃生绳体上，逃生者在承力板上时可转动身体使其背部朝外，相比传统的直接翻过 窗户移动至逃生梯上，使得逃生者移动至逃生绳体上时更加安全，倾斜设置的支撑板则便 于逃生者的攀爬。 3、窗框固定部件的设置使得承力板可稳定的安装于具有窗框的窗边，避免凸起的 窗边导致承力板无法水平的安装于窗边，从而使本装置的适用范围增加。 作为本发明的优选，所述窗框固定部件包括两个相对设置的夹持部和用于驱使两 个夹持部相靠近的驱动结构，两个所述夹持部之间具有夹持间隙。 作为本发明的优选，所述夹持部的下方设置斜面，两个所述夹持部的斜面之间间 3 CN 111569283 A 说　明　书 2/5 页 隔形成扩口。 作为本发明的优选，所述夹持部下方设有挤压部。 作为本发明的优选，所述驱动结构包括设于夹持部和墙体支撑板之间的多根伸缩 杆体，所述伸缩杆体包括与夹持部相连的活动杆、与墙体支撑板相连的活动套筒及设于活 动套筒内的复位弹性件，所述活动杆一端插接于活动套筒内且可相对活动套筒滑动。 作为本发明的优选，所述支撑结构包括设于支撑板内侧的多个支撑部和设于支撑 部内端的抵接板，相邻两个抵接板之间具有用于卡接墙体的抵接间隙。 作为本发明的优选，所述相邻两个支撑部之间通过至少两个加强肋连接。 作为本发明的优选，所述逃生绳体包括两条纵向设置的垂绳和多根横向分布的踏 绳，多根踏绳沿垂绳高度方向平行等间距分布，所述其中一个支撑板的踏板上设有第一通 孔，所述另一个支撑板的支撑部上设有第二通孔，该支撑板上设有固定孔，所述承力板内设 有穿绳通道，所述垂绳上端依次穿过第一通孔、穿绳通道、第二通孔及固定孔并固连有固定 部。 作为本发明的优选，所述逃生绳体外侧罩设有防护罩，所述防护罩与逃生绳体等 高度设置。 作为本发明的优选，所述防护罩包括由上至下等间距设置的多个套环和用于连接 相邻两个套环的防火布，处于最上端的套环与固定组件固定连接。 与现有技术相比，本发明通过窗框固定部件的设置使得承力板可稳定的安装于具 有窗框的窗边，避免凸起的窗边导致承力板无法水平的安装于窗边，从而使本装置的适用 范围增加。 附图说明 图l为本发明的结构示意图； 图2为图1中A处的局部示意图； 图3为本发明的剖面示意图； 图4为图3中B处的局部示意图； 图5为图3中C处的局部示意图； 图6为图3中D处的局部示意图； 图7为图3中E处的局部示意图； 图中，1、逃生绳体；11、垂绳；12、踏绳；121、踏布；1211、斜拉带；2、固定组件；21、支 撑板；211、踏板；2111、第一通孔；212、固定孔；213、固定部；22、承力板；221、穿绳通道；24、 支撑部；241、加强肋；242、第二通孔；25、抵接板；251、抵接间隙；3、防护罩；31、套环；32、防 火布；4、窗框固定部件；41、夹持部；411、夹持间隙；412、斜面；413、扩口；414、挤压部；42、伸 缩杆体；421、活动杆；422、活动套筒；423、复位弹性件。
