技术摘要：
本发明涉及气溶胶产生装置领域，具体公开了一种可调节气溶胶混合口味的雾化器，包括：设有多个储油室的油仓，设于油仓一端的油仓盖，以能够转动方式设于油仓盖上的吸嘴，雾化芯模组，雾化芯模组内的发热体和雾化芯模组上的导油孔；本发明还公开了一种采用了该雾化器的  全部
背景技术：
随着传统香烟的危害逐渐被大众所认知，电子烟已经越来越被吸烟消费群体所接 受，并逐渐扩大着市场占有率。 电子烟的本质是一种气溶胶产生装置，通过供电组件与雾化器进行连接，供电组 件提供电能使雾化器中的发热体进行发热，将油仓中的烟油雾化，从而产生气溶胶供使用 者进行吸入，由于油仓中可以添加不同口味的烟油，因此产生的气溶胶的口味也互不相同。 但是，现今的雾化器只能通过加热油仓中固定的烟油而产生固定口味以及尼古丁 含量的气溶胶，而无法依据个人的喜好，同时产生多种口味的气溶胶，并且也无法按照需要 随时调节气溶胶的口味和尼古丁摄入量的比例。
技术实现要素：

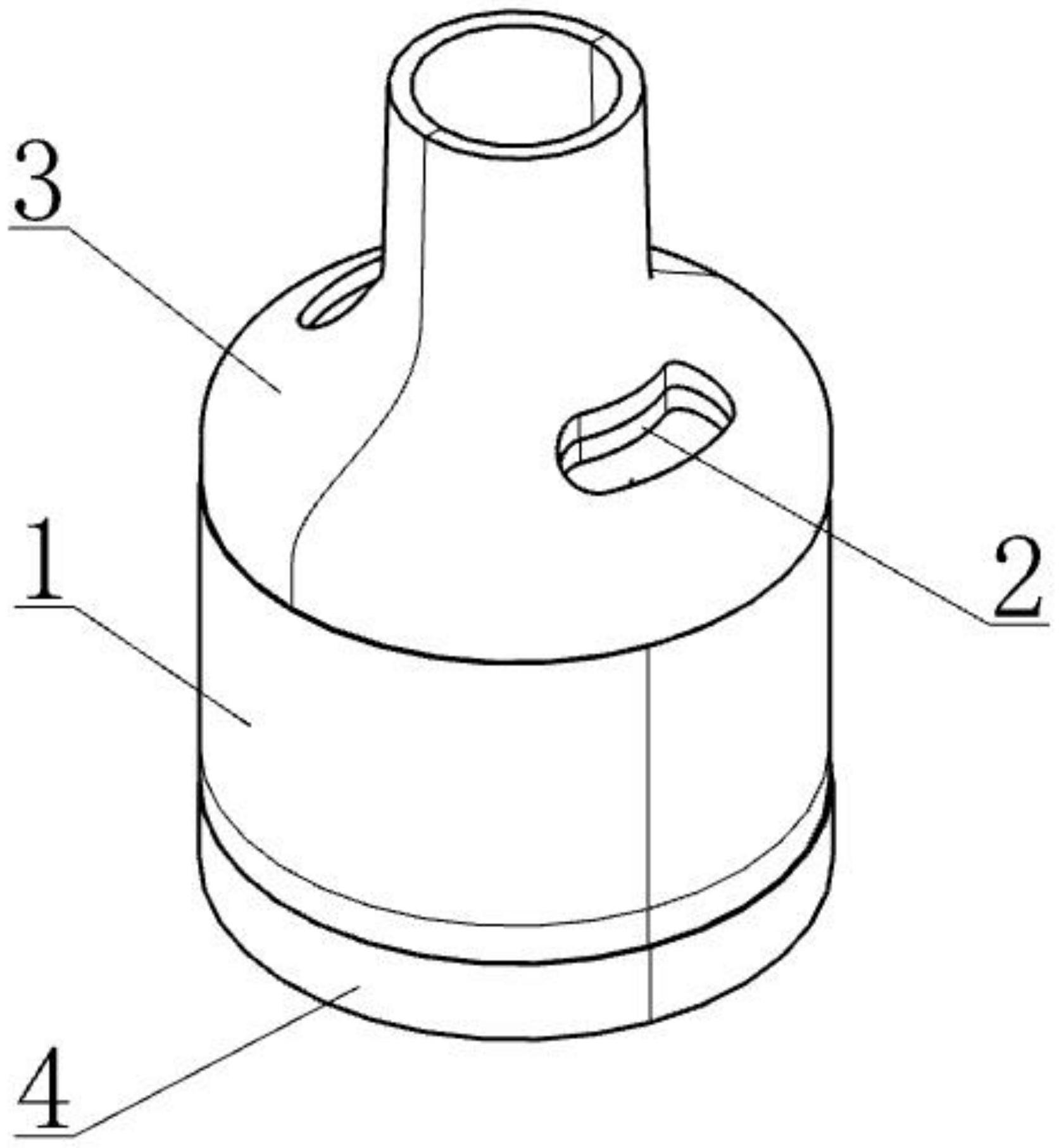

本发明的目的在于提供一种可调节气溶胶混合口味的雾化器、气溶胶产生装置及 方法，从而克服现有的气溶胶产生装置无法同时产生多种口味的气溶胶，以及无法按需要 随时调节气溶胶的口味和尼古丁摄入量的缺陷。 为实现上述目的，本发明提供了一种可调节气溶胶混合口味的雾化器，包括：油 仓，所述油仓中设有至少两个储油室；油仓盖，其设于所述油仓的一端，所述油仓盖上设有 至少两个油仓盖孔，每个所述油仓盖孔分别与一个所述储油室相连通；吸嘴，其以能够转动 的方式套设于所述油仓盖上，所述吸嘴上设有注油孔，所述注油孔与所述油仓盖孔的位置 相对应，其中，当吸嘴转动时，所述注油孔和所述油仓盖孔的位置能够相互错开，将所述注 油孔关闭；雾化芯模组，其以能够转动的方式设于所述油仓的另一端，所述雾化芯模组中设 有发热体，所述发热体中设有与所述吸嘴口相连通的雾化通道，所述雾化芯模组上还设有 导油孔，该导油孔使所述雾化通道和各所述储油室相连通，其中，当转动雾化芯模组时，能 够改变各所述储油室内的所述导油孔的分布比例，从而改变各储油室中的液体流入所述雾 化通道中的比例。 优选的，上述技术方案中，所述油仓中设有多个隔板，所述隔板将所述油仓的内部 分成至少两个所述储油室，所述储油室的一端从所述油仓的一端向外延伸。 优选的，上述技术方案中，所述油仓中还设有发热体固定套，所述发热体固定套中 设有发热体套孔，所述发热体套孔的两端分别从所述油仓的两端向外延伸，所述发热体固 定套上开有两个油仓过油口，每个所述油仓过油口分别使一个所述储油室与所述发热体套 孔相连通，所述发热体套设于所述发热体套孔内，所述油仓过油孔的位置与所述导油孔的 位置相对应。 优选的，上述技术方案中，所述雾化芯模组中还设有雾化器支架，所述雾化器支架 4 CN 111567873 A 说　明　书 2/4 页 内设有气道，所述发热体设于所述雾化器支架的一端，所述气道的一端与所述雾化通道的 一端相连通，所述气道的另一端从所述雾化器支架的另一端向外延伸，所述导油孔设于所 述雾化器支架上并且与所述气道相连通。 优选的，上述技术方案中，所述雾化器支架的另一端设有调节盘，所述调节盘与所 述发热体同轴设置，所述调节盘的外径大于所述油仓的外径。 优选的，上述技术方案中，所述油仓的另一端设有雾化器安装孔，所述雾化器安装 孔的直径不小于所述发热体固定套的外径，所述雾化器安装孔向所述油仓的内部延伸，并 与所述发热体固定套的一端和所述隔板共同构成了所述油仓过油口，所述雾化器支架以能 够转动的方式套设于所述雾化器安装孔中，此时，所述隔板能够贴紧于所述雾化支架的外 侧壁，并能够将所述导油孔隔离成两个区域。 优选的，上述技术方案中，所述油仓盖上设有油仓盖雾化通道，所述油仓盖雾化通 道的一端与所述雾化通道的另一端连接。 优选的，上述技术方案中，所述吸嘴上设有吸嘴通道，所述吸嘴通道的一端与所述 油仓盖雾化通道的另一端连接，所述吸嘴通道的另一端从所述吸嘴的一端向外延伸。 为了实现上述目的，另一方面，本发明还提供了一种可调节气溶胶混合口味的气 溶胶产生装置，包括如上所述的可调节气溶胶混合口味的雾化器。 为了实现上述目的，另一方面，本发明还提供了一种可调节气溶胶混合口味的方 法，包括如下步骤： S1，将油仓分为至少两个相互独立的储油室； S2，通过每个储油室各自的注油孔，分别在各个储油室中注入不同口味的烟油； S3，使不同口味的烟油通过各自的导油孔进入到同一个发热体中加热雾化； S4，调节各储油室中导油孔的面积，控制导油孔的通过流量，从而改变发热体中不同口 味的烟油的比例，产生不同口味的气溶胶。 与现有的技术相比，本发明具有如下有益效果： 1.  本发明中的油仓里的多个储油室通过导油孔同时进入到发热体中进行雾化，并且 只需转动雾化芯模组，便能够根据需要随时调节各导油孔的流量，从而实现实时调整各烟 油的混合比例，以控制口感和尼古丁的摄入量，调节简单方便。 2.  每个储油腔都设有独立的注油孔，通过油仓盖和吸嘴之间的相对转动方便地 控制注油孔的开闭，使注油更加便捷。 附图说明 图1是本发明可调节气溶胶混合口味的雾化器的结构图。 图2是油仓的结构图。 图3是油仓盖的结构图。 图4是吸嘴的结构图。 图5是雾化芯模组的结构图。 图6是雾化芯模组与油仓的装配图。 图7是可调节气溶胶混合口味的雾化器的爆炸图 图8是可调节气溶胶混合口味的方法的流程图。 5 CN 111567873 A 说　明　书 3/4 页 主要附图标记说明： 1-油仓，11a-第一储油室，11b-第二储油室，12-隔板，13-发热体固定套，14-发热体固 定套孔，15a-第一油仓过油口，15b-第二油仓过油口，16-雾化器安装孔； 2-油仓盖，21a-第一油仓盖孔，21b-第二油仓盖孔，22-油仓盖雾化通道； 3-吸嘴，31a-第一注油孔，31b-第二注油孔，32-吸嘴通道； 4-雾化芯模组； 5-发热体，51-雾化通道； 6-雾化器支架，61-气道，62-导油孔，62a-第一导油孔，62b-第二导油孔； 7-调节盘。
