技术摘要：
本发明公开了一种低温冰碎式生活垃圾用脱水装置，属于垃圾处理技术领域，一种低温冰碎式生活垃圾用脱水装置，本方案通过将生活垃圾中的污水转化为冰层，并且通过第一活动板对生活垃圾挤压时产生的压力，推动破碎锥下移，并借助刮齿将附着在破碎锥表面的冰层刮碎，并在  全部
背景技术：
垃圾是失去使用价值、无法利用的废弃物品，是物质循环的重要环节，是不被需要 或无用的固体、流体物质，在人口密集的大城市，垃圾处理是一个令人头痛的问题，常见的 做法是收集后送往堆填区进行填埋处理，或是用焚化炉焚化，但两者均会制造环境保护的 问题，而终止过度消费可进一步减轻堆填区饱和程度，堆填区中的垃圾处理不但会污染地 下水和发出臭味，而且很多城市可供堆填的面积已越来越少，焚化则无可避免会产生有毒 气体，危害生物体，多数的城市都在研究减少垃圾产生的方法，和鼓励资源回收，垃圾分类 是实现减量、提质、增效的必然选择，是改善人居环境、促进城市精细化管理、保障可持续发 展的重要举措，能不能做到垃圾分类，直接反映一个人，乃至一座城市的生态素养和文明程 度。 垃圾焚烧即通过适当的热分解、燃烧、熔融等反应，使垃圾经过高温下的氧化进行 减容，成为残渣或者熔融固体物质的过程，垃圾焚烧设施必须配有烟气处理设施，防止重金 属、有机类污染物等再次排入环境介质中，回收垃圾焚烧产生的热量，可达到废物资源化的 目的，垃圾焚烧是一种较古老的传统的处理垃圾的方法，由于垃圾用焚烧法处理后，减量化 效果显著，节省用地，还可消灭各种病原体，将有毒有害物质转化为无害物，故垃圾焚烧法 已成为城市垃圾处理的主要方法之一，现代的垃圾焚烧炉皆配有良好的烟尘净化装置，减 轻对大气的污染。 目前在垃圾焚烧之前，需要对垃圾进行脱水，从而提高垃圾焚烧时的可燃度，但是 现有技术中通常通过对垃圾进行烘干，但是在烘干过程中容易出现垃圾受热而燃烧的可能 性，从而增加了垃圾烘干时的危险性。
技术实现要素：

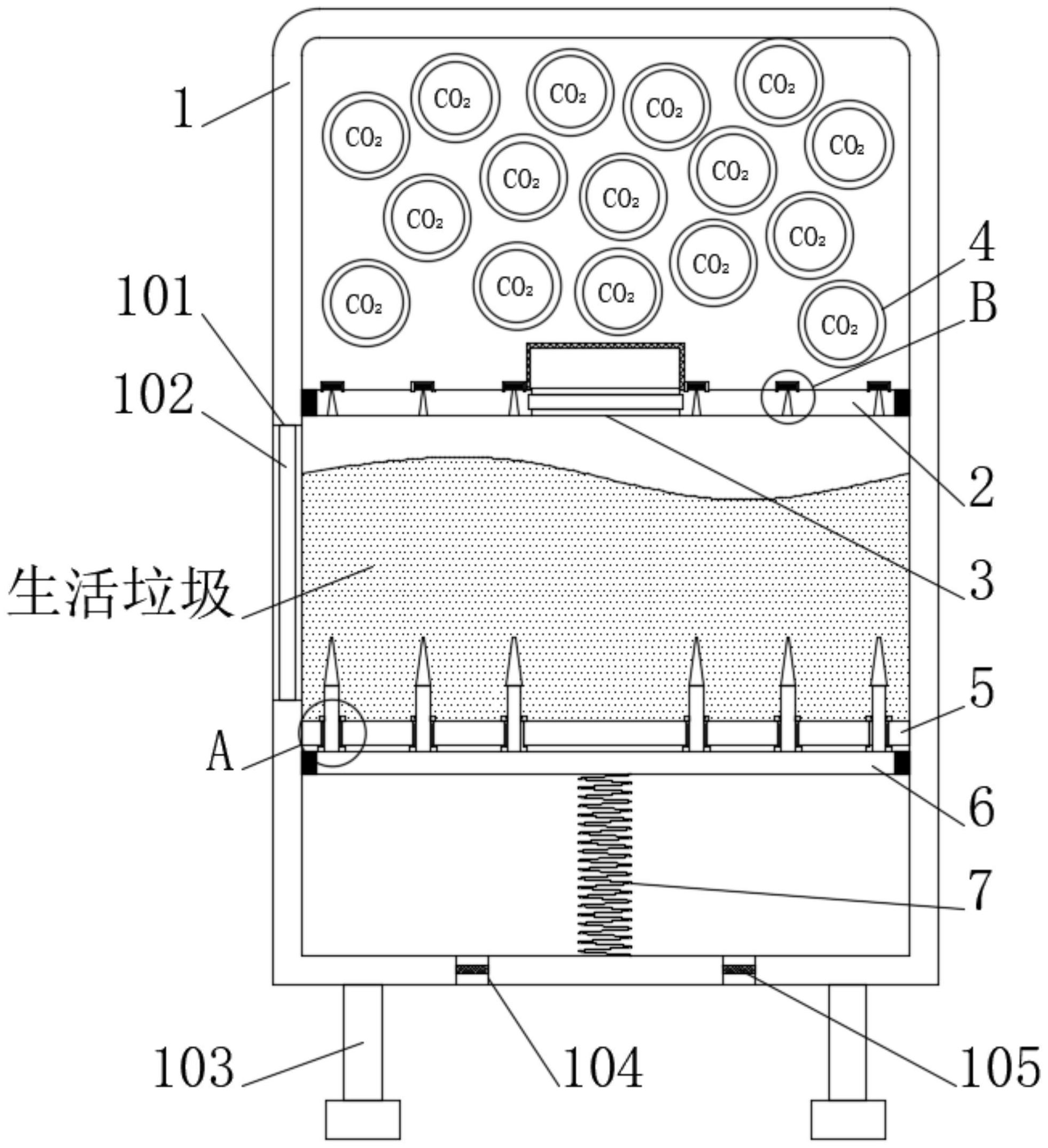

1.要解决的技术问题 针对现有技术中存在的问题，本发明的目的在于提供一种低温冰碎式生活垃圾用 脱水装置，本方案通过将生活垃圾中的污水转化为冰层，并且通过第一活动板对生活垃圾 挤压时产生的压力，推动破碎锥下移，并借助刮齿将附着在破碎锥表面的冰层刮碎，并在破 碎锥移出插孔内时，吹动冰渣穿过插孔进入到第二活动板上侧，并在第一活动板回移时，促 进第二活动板跟随上移，并在破碎锥进入到生活垃圾内时，通过半导体制冷片对生活垃圾 的制热作用，将锥刺外侧的冰层融化，通过在将水从液态转化为固态收集，再将锥刺外侧未 能刮除的固态水转换为液态，并多次循坏，从而可以对生活垃圾进行脱水。 2.技术方案 为解决上述问题，本发明采用如下的技术方案。 3 CN 111550992 A 说　明　书 2/6 页 一种低温冰碎式生活垃圾用脱水装置，包括脱水箱主体，所述脱水箱主体内设有 安装有半导体制冷片的第一活动板，所述脱水箱主体内设有多个均匀分布且内部填充有二 氧化碳气体的橡胶气囊，所述脱水箱主体内壁固定连接有位于第一活动板下侧的固定板， 所述脱水箱主体内设有位于固定板下侧的第二活动板，所述第二活动板与脱水箱主体内底 端之间固定连接有压缩弹簧，所述第二活动板上端固定连接有多个均匀分布的保护套和破 碎锥，所述保护套位于破碎锥外侧，所述固定板上端开凿有多个均匀分布且与保护套相匹 配的插孔，所述破碎锥包括破碎杆和锥刺，所述破碎杆与第二活动板固定连接，所述锥刺外 端设有防护层，所述固定板上端固定连接有多个均匀分布且位于破碎杆外侧的碎冰环，所 述碎冰环内壁固定连接有多个与破碎杆相接触的刮齿，通过半导体制冷片对第一活动板的 上下两侧分别加热和制冷，橡胶气囊在受热后迅速膨胀并推动第一活动板下移，从而推动 第二活动板下移，将锥刺从插孔缓慢移出，并将液态水挤压至固定板上方，同时持续对生活 垃圾内制冷将其内部的水分凝固，使得破碎锥表面形成防护层，此时防护层为冰层，并随着 破碎锥的持续下移，使防护层被刮齿刮成冰渣，并在破碎锥移出插孔内时，吹动冰渣穿过插 孔进入到第二活动板上侧，再将半导体制冷片的制冷端和放热端调换，使得第一活动板上 移，从而促进第二活动板跟随上移，并在破碎锥进入到生活垃圾内时，通过半导体制冷片对 生活垃圾的制热作用，将锥刺外侧的冰层融化，并重复上述操作，使得液态水在结冰并破碎 成冰渣后，被收集至第二活动板上侧。 进一步的，所述第一活动板上端开凿有多个均匀分布且与锥刺相匹配的锥形通 孔，所述第一活动板上端设有多个均匀数量与锥形通孔相同且位于锥形通孔上侧的安装 框，所述安装框内设有海绵垫，所述海绵垫内含有炔二醇溶液，在脱水箱主体内放入垃圾之 前，通过海绵垫与锥刺相互接触，并对海绵垫挤压促进海绵垫内的炔二醇溶液释放，通过锥 刺表面的条形槽，使得炔二醇溶液均匀的分布在破碎锥的表面，提高破碎杆和锥刺的表面 张力，促进液态水在破碎锥表面形成冰层。 进一步的，所述脱水箱主体左端开凿有安装有封闭门的条形孔，所述条形孔位于 固定板上侧，通过设置条形孔和封闭门，可以方便将脱水完毕后的生活垃圾取出，同时方便 添加新的待脱水的生活垃圾。 进一步的，所述脱水箱主体底端固定连接有两个关于压缩弹簧对称的支撑柱，所 述脱水箱主体内底端开凿有两个关于压缩弹簧对称的透气孔，所述透气孔内卡接有过滤 网，通过设置透气孔，可以在第二活动板下移的过程中，将第二活动板下侧的气体排出，使 得第二活动板下移不易受阻，通过设置过滤网可以使得脱水箱主体外部的灰尘不易通过过 滤网进入到脱水箱主体内。 进一步的，所述第一活动板和第二活动板外端均固定连接有与脱水箱主体内壁相 接触的密封圈，通过设置密封圈，可以使得第一活动板和第二活动板在移动的过程中不易 使得其内的气体泄漏。 进一步的，所述第一活动板上端固定连接有滤网框，所述滤网框位于半导体制冷 片外侧，通过设置滤网框可以使得橡胶气囊不易直接接触半导体制冷片的放热端接触，减 少橡胶气囊损坏的可能性。 进一步的，所述第一活动板上端开凿有多个数量与锥形通孔相同且位于锥形通孔 外侧的环形螺纹槽，所述海绵垫与环形螺纹槽螺纹连接，通过设置环形螺纹槽可以方便对 4 CN 111550992 A 说　明　书 3/6 页 海绵垫进行定期的更换。 进一步的，所述压缩弹簧由不锈钢材质制成，且压缩弹簧表面涂设有防锈漆，通过 使用不锈钢材质制作压缩弹簧并在其表面涂设有防锈漆，可以使得压缩弹簧在长期的使用 过程中不易被锈蚀，从而可以提高压缩弹簧的使用寿命。 进一步的，所述锥刺外端开凿有多个均匀分布的条形槽，所述条形槽内壁设有抛 光层，通过设置条形槽，可以使得炔二醇溶液均匀分散，从而可以方便液态水附着在破碎锥 的表面。 3.有益效果 相比于现有技术，本发明的优点在于： (1)本方案通过将生活垃圾中的污水转化为冰层，并且通过第一活动板对生活垃 圾挤压时产生的压力，推动破碎锥下移，并借助刮齿将附着在破碎锥表面的冰层刮碎，并在 破碎锥移出插孔内时，吹动冰渣穿过插孔进入到第二活动板上侧，并在第一活动板回移时， 促进第二活动板跟随上移，并在破碎锥进入到生活垃圾内时，通过半导体制冷片对生活垃 圾的制热作用，将锥刺外侧的冰层融化，通过在将水从液态转化为固态收集，再将锥刺外侧 未能刮除的固态水转换为液态，并多次循坏，从而可以对生活垃圾进行脱水。 (2)第一活动板上端开凿有多个均匀分布且与锥刺相匹配的锥形通孔，第一活动 板上端设有多个均匀数量与锥形通孔相同且位于锥形通孔上侧的安装框，安装框内设有海 绵垫，海绵垫内含有炔二醇溶液，在脱水箱主体内放入垃圾之前，通过海绵垫与锥刺相互接 触，并对海绵垫挤压促进海绵垫内的炔二醇溶液释放，通过锥刺表面的条形槽，使得炔二醇 溶液均匀的分布在破碎锥的表面，提高破碎杆和锥刺的表面张力，促进液态水在破碎锥表 面形成冰层。 (3)脱水箱主体左端开凿有安装有封闭门的条形孔，条形孔位于固定板上侧，通过 设置条形孔和封闭门，可以方便将脱水完毕后的生活垃圾取出，同时方便添加新的待脱水 的生活垃圾。 (4)脱水箱主体底端固定连接有两个关于压缩弹簧对称的支撑柱，脱水箱主体内 底端开凿有两个关于压缩弹簧对称的透气孔，透气孔内卡接有过滤网，通过设置透气孔，可 以在第二活动板下移的过程中，将第二活动板下侧的气体排出，使得第二活动板下移不易 受阻，通过设置过滤网可以使得脱水箱主体外部的灰尘不易通过过滤网进入到脱水箱主体 内。 (5)第一活动板和第二活动板外端均固定连接有与脱水箱主体内壁相接触的密封 圈，通过设置密封圈，可以使得第一活动板和第二活动板在移动的过程中不易使得其内的 气体泄漏。 (6)第一活动板上端固定连接有滤网框，滤网框位于半导体制冷片外侧，通过设置 滤网框可以使得橡胶气囊不易直接接触半导体制冷片的放热端接触，减少橡胶气囊损坏的 可能性。 (7)第一活动板上端开凿有多个数量与锥形通孔相同且位于锥形通孔外侧的环形 螺纹槽，海绵垫与环形螺纹槽螺纹连接，通过设置环形螺纹槽可以方便对海绵垫进行定期 的更换。 (8)压缩弹簧由不锈钢材质制成，且压缩弹簧表面涂设有防锈漆，通过使用不锈钢 5 CN 111550992 A 说　明　书 4/6 页 材质制作压缩弹簧并在其表面涂设有防锈漆，可以使得压缩弹簧在长期的使用过程中不易 被锈蚀，从而可以提高压缩弹簧的使用寿命。 (9)锥刺外端开凿有多个均匀分布的条形槽，条形槽内壁设有抛光层，通过设置条 形槽，可以使得炔二醇溶液均匀分散，从而可以方便液态水附着在破碎锥的表面。 附图说明 图1为本发明的整体的剖面图； 图2为图1中A处的结构示意图； 图3为图1中B处的结构示意图； 图4为本发明的碎冰环部分的剖面图； 图5为本发明的破碎锥部分的剖面图； 图6为本发明的破碎锥部分的立体图； 图7为本发明的脱水前的剖面图； 图8为本发明的脱水时的剖面图。 图中标号说明： 1脱水箱主体、101条形孔、102封闭门、103支撑柱、104透气孔、105过滤网、2第一活 动板、201滤网框、202环形螺纹槽、3半导体制冷片、4橡胶气囊、5固定板、6第二活动板、7压 缩弹簧、8保护套、9插孔、10破碎杆、11锥刺、12防护层、13碎冰环、14刮齿、15锥形通孔、16安 装框、17海绵垫。
