技术摘要：
本发明涉及一种河道浮桥用清凌单船及方法。其技术方案是：漂浮船舱内腔的两端分别设有多个高度不同的清凌通道，且分别安装清凌通道控制阀，并安装清凌船附设板用于固定清凌通道，通过清凌实施法兰盘将连续管自封器固定，连续管盘成卷通过高度调整支架固定在漂浮船舱的  全部
背景技术：
我国地域广阔，有多条河流，我们知道，从地理环境上讲，我国的河流呈现的一个 显著的特点是：黄河以北的河流都有冰凌期，即地理上所讲的一个结论就是：黄河是最南部 的一条结冰的河流，因此，河流的冰凌现象是常见的现象，且数量巨大，如，黄河、海河、辽 河、黑龙江、松花江、嫩江等。冰凌现象的存在，给沿河流的生存环境带来了很大的危害。因 此，我国每年到冰凌开始融化时，就采取一些清凌措施，如黄河，我们知道，黄河发源于青藏 高原，流经黄士高原，进入河南省后，变成了地上河，这种情况下，我们知道，如果冰凌融化 时，即开河时，冰凌流通不畅，则表现为下游为枯水期，而在中上游，由于冰凌排放比较困 难，在堆积严重的时候，容易引发决堤的洪涝灾害，因此，我国每年到了开河的时候都要进 行清凌，尤其是带有浮桥的河段，这是因为浮桥对冰凌来说，阻力巨大，不利于河水的冰水 混合物的流动，我们知道，冰水混合物的流动性本来就差，再加上浮桥的阻碍作用，使整个 的河流，发生灾害的风险加大，如洪涝。爆破处，由于动能过大，还有对基础设施造成破坏的 可能，更为严重的是，还有可能会对地质因素造成影响！但是，由于经济、政治等方面的需 要，现在，许多河流上，仍然存在着大量的浮桥。由上述可知，河流清凌是必要的，尤其是存 在浮桥的河段，目前，对于河流的清凌，主要是利用炸药，将冰凌炸开，利用冰下水的流动性 所具有的动能，将冰水混合物，带入流到下游，但是这种方式存在着几个问题是：1.河流的 结冰程度，每年在开河清凌时，不一定完全相同，这样就导致了炸药的使用量不可能完全相 同，我国的炸药是国家的严控物质，每次都需要河务局部门与公安部门协调配合，且需要多 人同时在场，这就造成工作繁琐，容易耽误冰凌的最佳处理时间，而且，也对炸药的管控带 来了一定的风险。 2.由于轰炸工艺是一个爆破工艺，爆破的选择是一个关键，而恰恰正是这个关键 的选择是不确定的，是经验性的，且在爆破时，还会受到环境条件的限制，如爆破环境的设 施布局，以及聚落点的分布等等。3.由于轰炸工艺是一个爆破性的工艺，对环境会造成一定 的破坏，具体表现为（1）轰炸会造成对环境的噪污染，工作人员所处的工作环境会远远大于 115分贝；（2）轰炸造成的瞬间冲击力，会对河流的生态造成一定的破坏，比如会杀死附近水 中的鱼类；（3）轰炸产生的污染物，会随河水流向下游，这样，就会对整个河流造成污染，由 于河流受到污染，这样就会影响河流中的生态，下游居民的生活，直至注入大海等。 因此，发明一种无需轰炸就可清凌的浮桥是非常有用的，但是现有的浮桥都是采 用的普通单船，并不具有清凌的功能，这就需要设计一种新型的专用于清凌的单船。
技术实现要素：

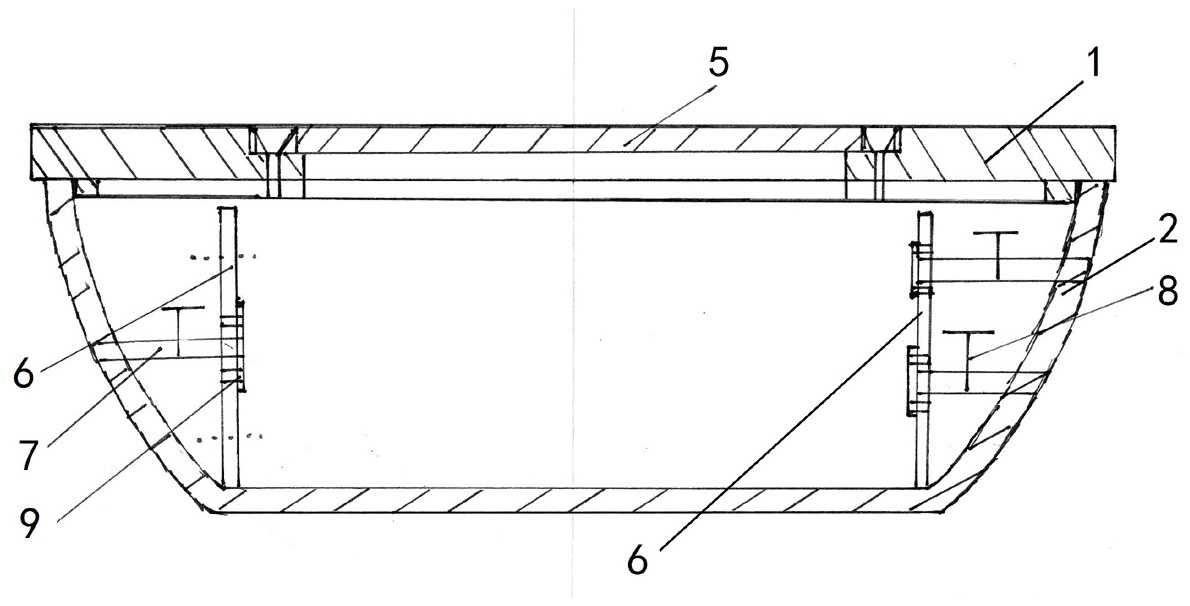

本发明的目的就是针对现有技术存在的上述缺陷，提供一种河道浮桥用清凌单船 4 CN 111591399 A 说　明　书 2/7 页 及方法，在浮桥中安装多组清凌单船，且在清凌单船中应用连续管技术，将浮桥的上游和下 游利用岸边加热器将水加热为温热水，再高压喷向冰层，可以快速实现破冰清凌，从而解决 了河道浮桥周围的无污染清凌问题。 本发明提到的一种河道浮桥用清凌单船，其技术方案是：包括漂浮船舱（2）、串锁 对耳（3）、连接对孔（4）、清凌专用盖板（5）、清凌船附设板（6）、清凌通道（7）、清凌通道控制 阀（8）、清凌实施法兰盘（9）、连续管自封器（10）、连续管驱动器（12）、连续管（13）、高度调整 支架（14）、喷射头（15），在所述的漂浮船舱（2）内腔的两端分别设有多个高度不同的清凌通 道（7），且分别安装清凌通道控制阀（8），并安装清凌船附设板（6）用于固定清凌通道（7），且 在清凌船附设板（6）上安装清凌实施法兰盘（9），通过清凌实施法兰盘（9）将连续管自封器 （10）固定，所述的连续管（13）盘成卷通过高度调整支架（14）固定在漂浮船舱（2）的底部，所 述连续管（13）穿过连续管驱动器（12）和连续管自封器（10），再沿着清凌通道（7）伸出到浮 桥外的河道一定距离，在连续管的末端安装喷射头（15），所述连续管（13）的内端通过管线 连接到河道岸边的热水加热站，将温热水通过连续管（13）高压输送到喷射头（15），实现河 道的破冰清凌。 优选的，上述的喷射头（15）包括喷头基管（15 .1）、漂浮组（15 .2）、限位旋盘 （15.3）、限位挡板（15.4）、旋转喷头（15.10）和固定喷头（15.12），所述喷头基管（15.1）的外 壁设有漂浮组（15.2），最外端连接固定喷头（15.12），所述固定喷头（15.12）上设有平行出 液孔（15.6）、中心出液孔（15.7）和发散出液孔（15.8），喷头基管（15.1）的外端的外壁设有 限位旋盘（15.3）和限位挡板（15.4），在有限位旋盘（15.3）和限位挡板（15.4）之间安设旋转 喷头（15.10），所述旋转喷头（15.10）的外侧设有旋转出液孔（15.11）。 优选的，上述的喷头基管（15 .1）上设有多组旋转进液孔（15 .5），所述旋转喷头 （15.10）的内壁设有旋转进液室（15.9），旋转进液室（15.9）的两侧通过密封圈密封，通过多 组旋转进液孔（15.5）进入旋转进液室（15.9）的温热水可以顺利进入旋转喷头（15.10）的内 腔，再通过旋转出液孔（15.11）喷出。 优选的，上述的喷射头（15）包括喷头基管（15 .1）、漂浮组（15 .2）和固定喷头 （15.12），所述喷头基管（15.1）的外壁设有漂浮组（15.2），最外端连接固定喷头（15.12），所 述固定喷头（15.12）上设有平行出液孔（15.6）、中心出液孔（15.7）和发散出液孔（15.8），所 述的喷头基管（15.1）的末端外壁设有横向喷射孔（15.13）。 优选的，上述的漂浮船舱（2）的内腔两端分别设有多个通孔，清凌船附设板（6）上 设有多个连接孔，所述清凌通道（7）的一端与通孔连接，另一端与清凌船附设板（6）的连接 孔连接，且在清凌通道（7）中部设有清凌通道控制阀（8），所述清凌船附设板（6）的连接孔上 安设清凌实施法兰盘（9），用于快速连接连续管自封器（10）。 本发明提到的河道浮桥用清凌单船的使用方法，包括以下步骤： 先打开清凌专用盖板（5），将一卷连续管通过高度调整支架（14）固定在清凌单船（VI） 船舱的底部，再将连续管自封器（10）通过连接螺丝（16）和密封胶圈（17）快速连接到清凌实 施法兰盘（9），再安装连续管驱动器（12），并将连续管的工作端沿着连续管驱动器（12）、连 续管自封器（10）输出到清凌通道（7），并开启清凌通道控制阀（8），将连续管沿着清凌通道 （7）伸向结冰的河流冰层下方，连续管的内端头通过管线连接到岸边的热水加热器上，使连 续管边移动边喷射热水，从而将浮桥旁边的冰层破开，此时，随着连续管继续向前移动，可 5 CN 111591399 A 说　明　书 3/7 页 在连续管上安装喷射头（15）和多个浮子，使连续管和喷射头（15）保持靠近在冰层的底部， 通过多组远离浮桥的连续管和喷射头（15）对远处的冰层进行融化，通过多组靠近浮桥的连 续管和喷射头（15）对近处的碎冰继续融化，实现浮桥的两侧的清凌； 优选的，打开清凌专用盖板（5）后的具体步骤如下： 将Y型单向密封圈（11）安装到连续管自封器（10）内，将连续管自封器（10）通过连接螺 丝（16）连接到清凌实施法兰盘（9）上并将密封胶圈（17）放置好，以连续管自封器（10）为标 准，调节高度调整支架（14）调整好支架高度，将连续管驱动器（12）放置在高度调整支架 （14）上，并固定好；将连续管的端部引入连续管驱动器（12）内；操纵连续管驱动器（12），使 连续管的输出端到达Y型单向密封圈（11）与通道控制阀（8）的中间，目的是打开通道控制阀 （8）不致使河水进入漂浮船舱（2）内，打开通道控制阀（8），并将连续管的端部输出到漂浮船 舱（2）外，河水被连续管自封器（10）阻隔，再通过连续管（13）将温热水打压输入到冰层，从 而将浮桥旁边的冰层破开融化。 本发明的有益效果是： 1、本发明采用模块化设计，在船体上安装清凌通道、清凌船附设板、连续管驱动器、连 续管自封器、连续管、清凌实施法兰盘，使用时组装即可，正是由于模块化设计使得不同的 河流，可以根据其不同的宽度采用不同数量的清凌单船，从而实现不同宽度的破冰清凌带， 这样，就可以大大地节约破冰清凌成本； 2、无害化清凌，使得沿河流域的生态环境，有了根本保证，由于本发明不需要使用炸 药，且携带热能的水可以是河流中的河水，所以本发明是一种无害化的清凌，没有采用炸 药，也不会因爆炸反应而产生的爆炸物的污染、爆破震动与噪声带来的环境危害，同时，具 有热能利用率高，泄洪稳定，保护河床的优点； 3、对于浮桥周围的破冰清凌，本发明可以替代了炸药的使用，在危化品的制度管理上， 为国家带来了很大的方便；也避免爆炸产生的冲击力对浮桥船只或堤坝产生的影响，减少 了不必要的损失，使破冰清凌工作变的可控； 4、本发明有利于河流系统的生态的稳定，由于生物的活性一般在25~35℃之间，因此该 工艺采取了35-40℃左右的温水，且还是本河流的水，因此无外来污染物，不会造成生态破 坏，而且对生态的影响最小； 5、该工艺组合简便，且多使用常规工具，如较大的连续管，就是一个常备工具，且使用 完成后，仍可做它用，因此该工艺资源占用少，费用低，经济实惠。 附图说明 附图1是本发明使用时的结构示意图； 附图2是清凌单船的结构示意图； 附图3是清凌单船的俯视图； 附图4是图1中的a-a结构示意图； 附图5是清凌单船的局部放大示意图； 附图6是喷射头的第一种实施例的结构示意图； 附图7是喷射头的第二种实施例的结构示意图； 上图中：承压甲板1、漂浮船舱2、串锁对耳3、连接对孔4、清凌专用盖板5、清凌船附设板 6 CN 111591399 A 说　明　书 4/7 页 6、清凌通道7、清凌通道控制阀8、清凌实施法兰盘9、连续管自封器10、Y型单向密封圈11、连 续管驱动器12、连续管13、高度调整支架14、喷射头15、连接螺丝16、密封胶圈17， 喷头基管15.1、漂浮组15.2、限位旋盘15.3、限位挡板15.4、旋转进液孔15.5、平行出液 孔15.6、中心出液孔15.7、发散出液孔15.8、旋转进液室15.9、旋转喷头15.10、旋转出液孔 15.11、固定喷头15.12、横向喷射孔15.13。
