技术摘要：
本发明公开了一种自动离合开门开窗机，壳体内设置电机、前置减速机构、中位行星摆转齿轮离合器及后置减速机构组成；前置减速机构包括前置减速齿轮，前置减速齿轮与中位行星摆转齿轮离合器连接，中位行星摆转齿轮离合器后设置包括后置减速齿轮的后置减速机构。本自动离  全部
背景技术：
门窗是人居环境必不可少的产品，随着社会生活水平的不断提高，人居舒适化的 高要求推动建筑智能化不断发展，电动门窗在现代建筑中已经得到广泛推广应用，各种开 门开窗机应用越来越广，开门开窗机的规格也原来越多，但一般开门开窗机大多仅为电动 开启关闭功能，停电或电机及控制出现故障无法开启关闭门窗。 目前市面上有些电动开门开窗机产品也具有手动开启关闭功能，但都具有手动释 放或手动离合装置，执行手动开关门窗前必须先操作手动释放或手动离合装置，操作麻烦， 产品使用不顺心。甚至有些产品需要额外安装一个手动拉绳或手动释放手柄等，影响门窗 产品及建筑装饰美观。
技术实现要素：

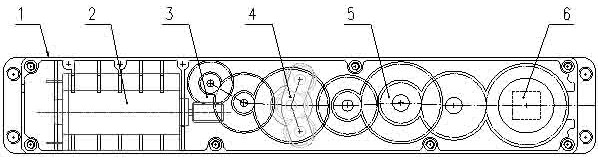

本发明的目的在于提供一种根据场景需要既可以电动控制门窗开启、关闭，也可 以手动开启、关闭门窗，电动手动操作一体化设计，无需执行任何额外机构，手动自动操作 切换的自动离合开门开窗机。 本发明的技术解决方案是： 一种自动离合开门开窗机，包括壳体，其特征是：壳体内设置电机及前置减速机构，中 位行星摆转齿轮离合器及后置减速机构组成，前置减速机构包括减速齿轮，减速齿轮与中 位行星摆转齿轮离合器连接，中位行星摆转齿轮离合器后设置包括后置减速齿轮的后置减 速机构，后置减速机构与驱动输出轴连接。 所述中位行星摆转齿轮离合器包括与前置减速齿轮的最后一级传动齿轮同轴一 起转动的中心齿轮、可摆动的行星齿轮、行星齿轮架、中心齿轮轴、行星齿轮轴、行星齿轮安 装定位压板、行星齿轮压紧弹簧；中心齿轮与行星齿轮啮合，行星齿轮上设置行星齿轮压紧 弹簧，行星齿轮及行星齿轮压紧弹簧通过行星齿轮轴安装在行星齿轮架与定位压板之间； 在中心齿轮与行星齿轮啮合及行星齿轮与行星齿轮架之间摩擦力作用下，行星齿轮架 带动行星齿轮绕中心齿轮轴旋转摆动，使行星齿轮与后置减速机构的第一级齿轮之间啮合 或脱离，从而实现开门开窗机的离合状态切换。 所述前置减速机构包括蜗轮蜗杆及与蜗轮蜗杆配合的前置减速齿轮组。 所述驱动输出轴作为开门开窗机的转矩输出，带动开门开窗摆杆转动，开启、关闭 门窗，驱动输出轴为方轴、其他多边形截面轴、扁轴或键轴。 在驱动输出轴上设置转动角度行程装置；或在具体驱动的门体或窗体上装有行程 装置，提供门窗启闭到位信号给门窗控制器。 本发明通过中位行星摆转齿轮离合器过渡连接前置减速齿轮和后置减速齿轮，无 需额外离合切换装置即可自动实现前后齿轮组无缝切换离合，从而实现开窗机自动、手动 3 CN 111577053 A 说　明　书 2/3 页 一体化功能。结合控制器实现电动控制开启关闭门窗，无电时直接手动开启关闭门窗，过程 无需执行任何离合装置，非常方便门窗的电动及手动开启关闭操作。 附图说明 下面结合附图和实施例对本发明作进一步说明。 图1为自动离合开门开窗机总装图（离合器分离状态）。 图2为自动离合开门开窗机开启门窗啮合状态图。 图3为自动离合开门开窗机关闭门窗啮合状态图。 图4为自动离合开门开窗机剖面图。 图5为行星摆转齿轮离合器结构剖面图。
