技术摘要：
本发明适用于双进口多级泵技术领域，提供了一种高效进水分流管，包括进口总管、“人”字形收缩管、双出口、中排气阀、吊耳以及脚板支撑架，进口总管的出口端部与“人”字形收缩管的入口连接，“人”字形收缩管出口端部与双出口连接，双出口上设置有中排气阀，“人”字  全部
背景技术：
现有技术的双进口多级离心泵一般是采用两趟进水管道进水或者传统的三通管 路分流。双进口多级离心泵采用两趟进水管道进水时，若吸水管路较长，容易造成两端进口 吸水阻力不一致，一端产生汽蚀时，将造成水泵不平衡，严重影响水泵可靠性；同时需要投 资两趟管道、阀门等、投资成本高、经济性较差。当进口位置采用三通管路分流时，液体进入 泵体过程产生急骤变化和大量旋涡，致使管损增大、效率下降，汽蚀性能变差；同时三通后 的变径弯头易产生窝气，导致产生汽蚀现象，影响水泵可靠性。
技术实现要素：

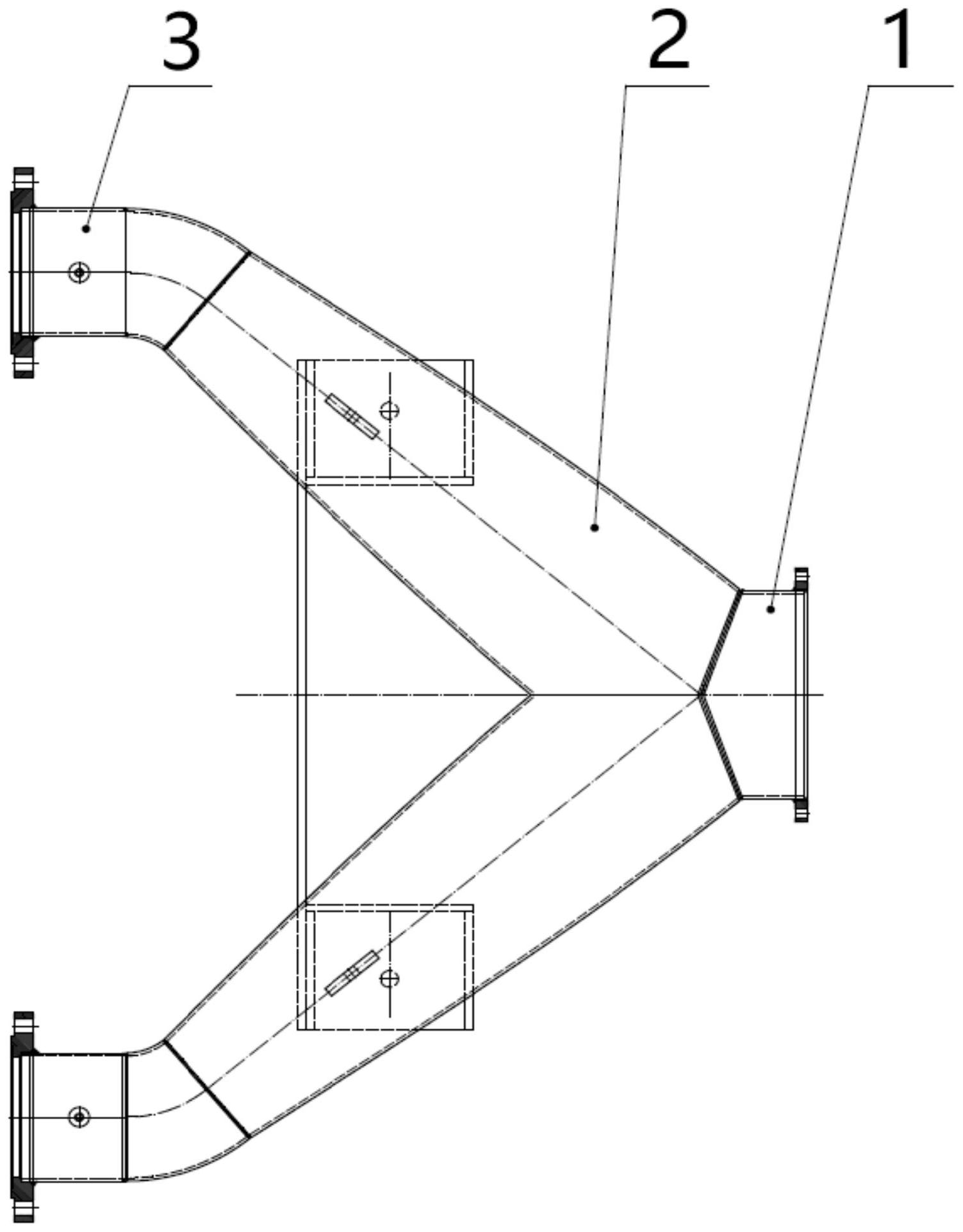

为了克服现有技术中存在的问题，改善双进口多级离心泵进水效率和汽蚀性能， 本发明提供了一种高效进水分流管。 本发明是这样实现的，一种高效进水分流管，包括进口总管、“人”字形收缩管、双 出口、中排气阀、吊耳以及脚板支撑架，所述进口总管的出口端部与所述“人”字形收缩管的 入口连接，所述“人”字形收缩管出口端部与所述双出口连接，所述双出口上设置有所述中 排气阀，所述“人”字形收缩管上固定连接有所述吊耳，所述“人”字形收缩管下部固定安装 有所述脚板支撑架。 更进一步地，所述“人”字形收缩管对称布置在所述进口总管两侧，从进口至出口 均匀收缩。 更进一步地，所述“人”字形收缩管两半均为偏心异径管，上端平直。 更进一步地，所述中排气阀为自动排气阀。 采用上述技术方案后，本发明有益效果为：.本发明由一进水总管，经“人”字形偏 心收缩管分流至两出口，然后与双进口多级离心泵连接。实现一趟进水管分流至泵的两进 口目的，减少了进水管路的投资成本。避免了因两趟进水管路吸水阻力不一致时，一端产生 汽蚀时，将造成水泵不平衡；“人”字形收缩管，两边对称布置，从进口至出口均匀收缩，稳定 了液体的入口流动状态，提高了效率；“人”字形收缩管，两半均为偏心异径管，上端平直。避 免管道形成窝气部位，避免水泵吸入气体导致水泵产生汽蚀现象；在两端出口的末端设置 自动排气阀，促使介质中溶解溢出的气体或空化形成的气体及时排出管道，进一步改善了 介质的入流条件，避免了气体进入水泵产生汽蚀。 附图说明 图1是发明实施例进水分流管俯视图； 图2是发明实施例进水分流管侧视图； 图3为现有技术中两趟管路进水示意图； 3 CN 111608956 A 说　明　书 2/3 页 图4为现有技术进水段结构三通管路分流示意图。
