技术摘要：
本发明公开了一种高速自动圆切孔分切设备，包括设备主体，放卷辊通过支架活动安装于设备主体上，放卷辊的一端传动连接有电机，放卷辊的一侧设置有若干活动安装于设备主体上的放卷张力辊，放卷张力辊之间设置有安装于设备主体上的超精密模具内出式刀辊；一号收卷辊和二  全部
背景技术：
分切机是一种将宽幅纸张、云母带或薄膜分切成多条窄幅材料的机械设备，常用 于造纸机械、电线电缆云母带及印刷包装机械。现有的分切机工作时很容易产生张紧不均 匀和卷材位置偏移等问题，从而影响分切质量。
技术实现要素：

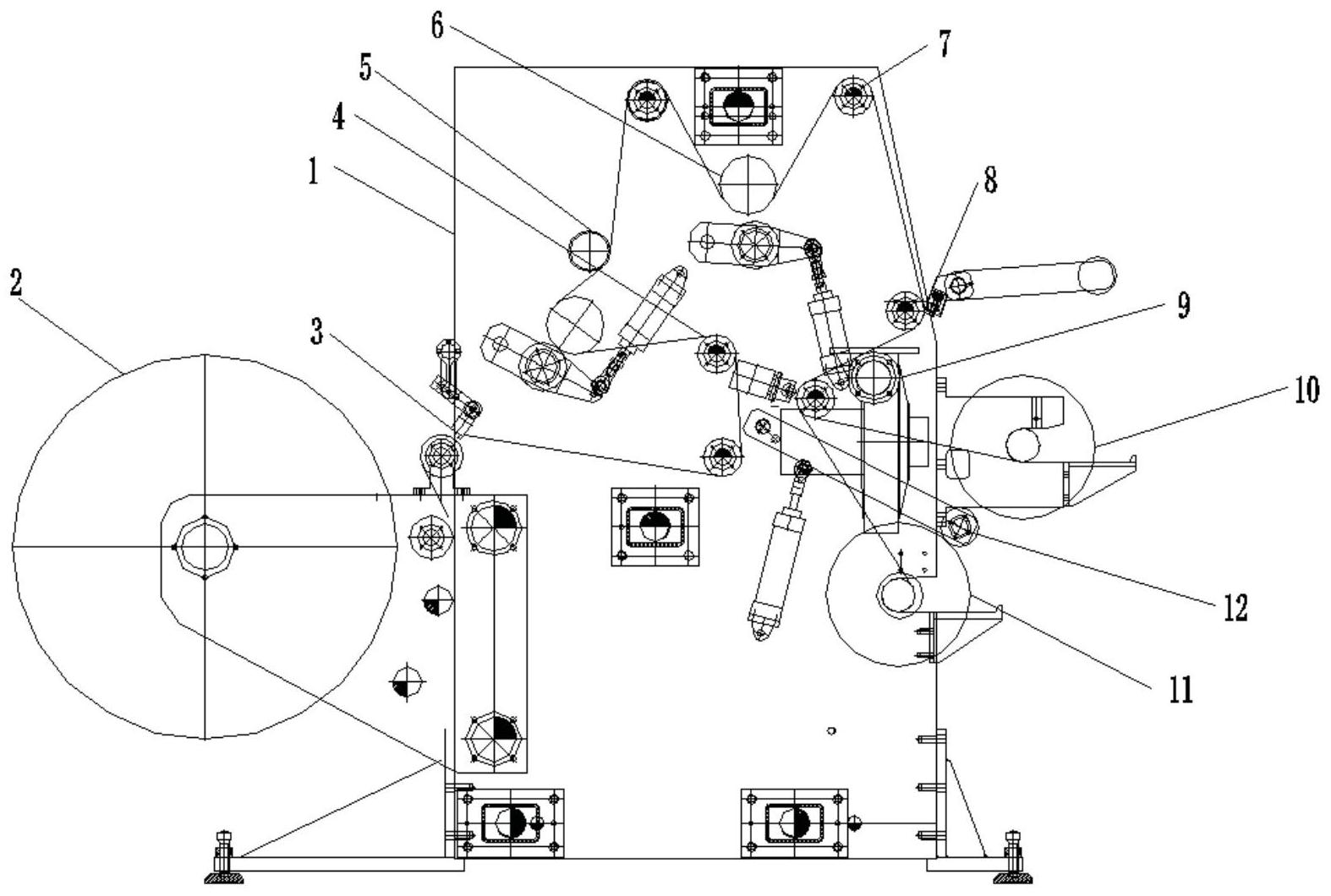

为了克服现有技术的不足，本发明提供一种高速自动圆切孔分切设备，能进行张 紧力调节及纠偏调节，提高分切质量。 为解决上述技术问题，本发明提供如下技术方案： 一种高速自动圆切孔分切设备，包括设备主体，所述设备主体的一侧设置有放卷机构， 另一侧设置有收卷机构，所述放卷机构包括放卷辊，所述放卷辊通过支架活动安装于设备 主体上，所述放卷辊的一端传动连接有电机，所述放卷辊的一侧设置有若干活动安装于设 备主体上的放卷张力辊，所述放卷张力辊之间设置有安装于设备主体上的超精密模具内出 式刀辊；所述收卷机构包括一号收卷辊和二号收卷辊，所述一号收卷辊和二号收卷辊均通 过支架活动安装于设备主体上，且一号收卷辊和二号收卷辊的一端均传动连接有电机，所 述一号收卷辊和二号收卷辊的一侧设置有若干活动安装于设备主体上的收卷张力辊，所述 设备主体的一侧固定安装有位于收卷张力辊之间的飞边切刀。 作为本发明的一种优选技术方案，所述收卷机构和放卷机构内均设置有牵引辊。 作为本发明的一种优选技术方案，所述放卷辊的一侧设置有安装于设备主体上的 放卷纠偏跟线电眼。 作为本发明的一种优选技术方案，所述飞边切刀的一侧设置有固定安装于设备主 体上的排废风机。 作为本发明的一种优选技术方案，所述一号收卷辊和二号收卷辊表面均设置有活 动安装于设备主体上的收卷压辊。 与现有技术相比，本发明能达到的有益效果是： 本发明具有小膜卷的分切功能，可用于烫金膜的分切作业，采用独立伺服电机驱动，张 力控制由PLC集中控制，保持张力控制稳定；同时配合放卷纠偏跟线电眼进行放卷纠偏，保 证分切质量。 附图说明 图1是本发明的结构示意图； 其中：1、设备主体；2、放卷辊；3、放卷纠偏跟线电眼；4、放卷张力辊；5、超精密模具内出 式刀辊；6、牵引辊；7、收卷张力辊；8、飞边切刀；9、排废风机；10、一号收卷辊；11、二号收卷 3 CN 111547558 A 说　明　书 2/2 页 辊；12、收卷压辊。
