技术摘要：
本发明公开了一种农药喷洒机的底轮调节机构，所述底轮调节机构包括支撑板，所述支撑板的表面设置有移动块，所述移动块的底部固定安装有传动装置，所述传动装置的一侧固定安装有驱动装置，所述传动装置的另一侧传动连接有底轮，所述支撑板的上表面的中部固定安装有调节  全部
背景技术：
农药广义的定义是指用于预防、消灭或者控制危害农业、林业的病、虫、草和其他 有害生物以及有目的地调节、控制、影响植物和有害生物代谢、生长、发育、繁殖过程的化学 合成或者来源于生物、其他天然产物及应用生物技术产生的一种物质或者几种物质的混合 物及其制剂，在现实生活中，喷洒农药时需要用到一种农药喷洒机。 现有的农药喷洒机存在着一定的问题，首先，现在的农药喷洒机的底轮大多固定 在农药喷洒机的底部，无法改变两个底轮之间的距离，当在不同宽度的田埂运作时对农作 物的碾压较多，不利于农作物的生长，其次，现有的农药喷洒机的底轮难以更换和拆卸，实 用性较差，最后，现有的农药喷洒机构在车体上稳定性较差，针对这些问题，我们提出一种 农药喷洒机的底轮调节机构。
技术实现要素：

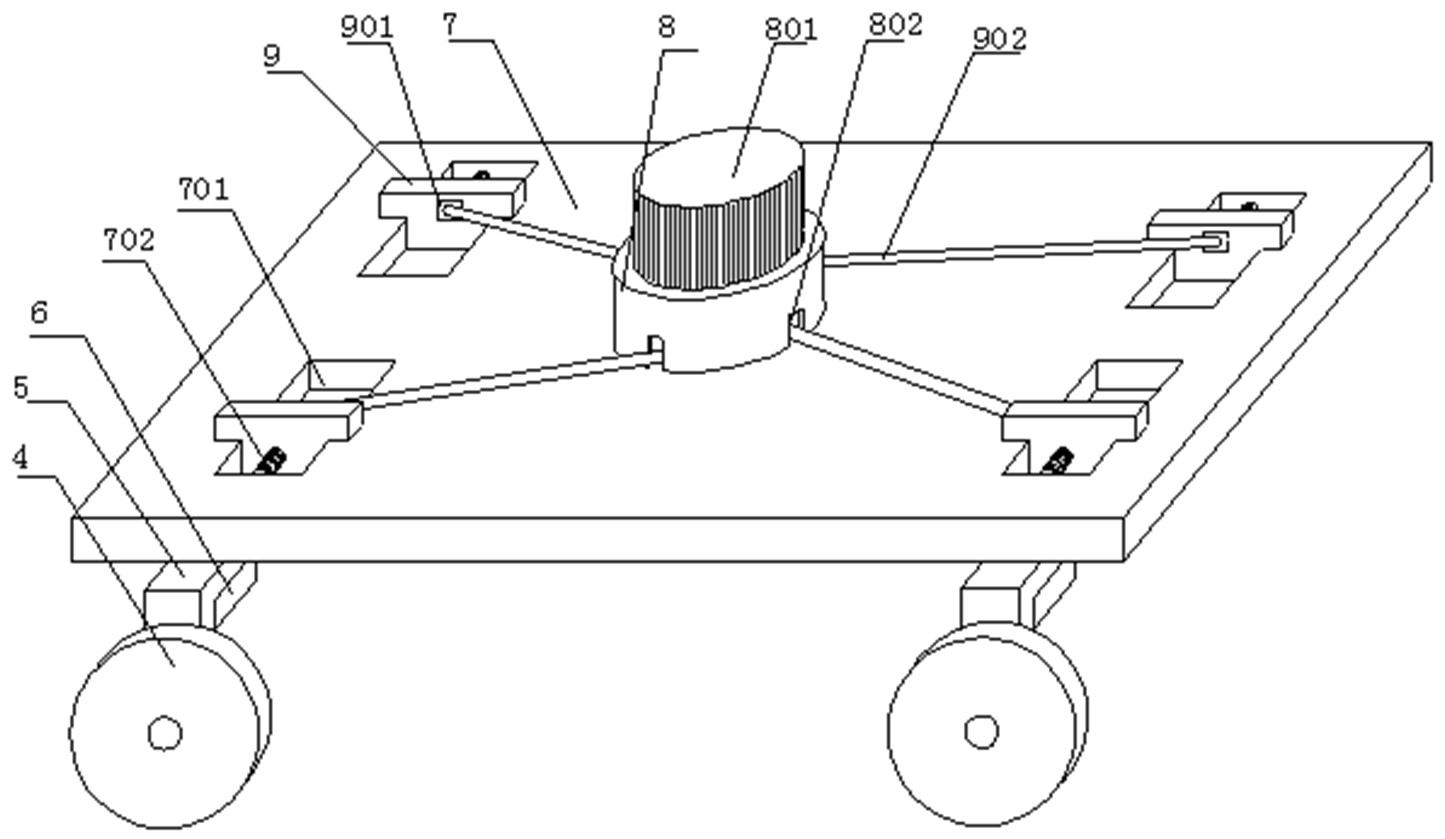

本发明的主要目的在于提供一种农药喷洒机的底轮调节机构，可以有效解决背景 技术中的问题：底轮之间的距离难于改变，底轮难以拆卸，易对农作物碾压，稳定性较差。 为实现上述目的，本发明采取的技术方案为： 一种农药喷洒机，包括车体，所述车体的上方固定安装有农药桶，所述车体的右侧固定 安装有农药喷洒机构，所述车体的底部设置有底轮调节机构，所述底轮调节机构包括支撑 板，所述支撑板的表面设置有移动块，所述移动块的底部固定安装有传动装置，所述传动装 置的一侧固定安装有驱动装置，所述传动装置的另一侧传动连接有底轮，所述支撑板的上 表面的中部固定安装有调节装置，所述车体的正面固定安装有电机开关，所述电机开关的 输出端与调节装置连接，所述车体的底部与支撑板固定连接。 优选的，所述驱动装置的内部开设有驱动仓，所述驱动仓的底部固定安装有驱动 电机，所述驱动电机的输出端传动连接有传动辊，所述传动辊的远离驱动电机的一端穿过 传动装置进入传动装置的内部。 优选的，所述传动装置的内部设置有主动齿轮，所述主动齿轮的中部与传动辊传 动连接，所述主动齿轮的外表面啮合连接有链条，所述链条的内表面且位于主动齿轮的下 方啮合传动有从动齿轮，所述从动齿轮的中部固定插接有传动杆，所述传动杆的远离从动 齿轮的一端穿出传动装置与底轮传动连接，所述传动装置的上方固定安装有连接板，所述 连接板的远离传动装置的一端的上表面与移动块固定连接。 优选的，所述移动块的一侧开设有固定槽，所述固定槽的内表面固定安装有拉绳， 所述拉绳的远离移动块的一端与调节装置连接，所述移动块的另一侧开设有连接槽，所述 连接槽的内表面固定连接有连接弹簧，移动块与支撑板通过连接弹簧连接，使该机构不仅 能够增大或缩小两个底轮之间的距离，也具有一定的减震效果，具有一定的实用性。 4 CN 111587870 A 说　明　书 2/5 页 优选的，所述支撑板的上表面的四周开设有滑槽，所述滑槽的内表面与移动块滑 动连接，所述滑槽的内沿与连接弹簧的远离移动块的一端固定连接，所述支撑板的上表面 的中部与调节装置固定连接。 优选的，所述调节装置的上方固定安装有二号电机，所述调节装置的表面开设有 通孔，所述调节装置的中部开设有凹槽，所述二号电机的输出端传动连接有转杆，所述转杆 的底端固定安装有轴承，所述轴承的外表面与凹槽的底部固定连接，所述转杆的中部开设 有固定孔，通过设置的调节装置，使农药喷洒机可以根据田埂的实际需要调节两个底轮之 间的距离，从而适应不同宽度的田埂，减少对农作物的碾压，具有一定的实用性，在使用时， 调节装置置于支撑板的中部，打开电机开关，二号电机带动转杆转动，转杆中部的固定孔与 拉绳的一端固定连接，拉绳的另一端与移动块固定连接，拉绳拉动移动块移动，移动块的底 端通过连接板与底轮连接，这样拉动底轮水平移动，这样可改变两个底轮之间的距离，以适 应不同宽度的田埂。 优选的，所述固定孔的内沿与拉绳远离固定槽的一端固定连接，所述电机开关的 输出端与二号电机连接，所述转杆的外表面与拉绳环绕连接。 优选的，一种农药喷洒机的底轮调节机构，所述使用步骤如下： A：使用者通过实际情况测量田埂的宽度，当需要减小底轮之间的距离时，然后打开电 机开关，二号电机带动转杆转动，拉绳在转杆的外表面环绕，拉绳拉动移动块向支撑板中部 移动； B:完成A步骤后，移动块的底部与连接板固定连接，移动块拉动连接板移动，连接板的 一端与传动装置固定连接，且带动传动装置移动，传动装置的传动杆与底轮固定连接，带动 底轮移动，从而缩小两个底轮之间的距离； C:完成B步骤后，若两个底轮之间的距离较小时，可反转电机开关，利用连接弹簧的弹 力扩大两个底轮之间的距离，反复多次，从而使两个底轮适合该田埂的宽度，调节完毕后可 驾驶车体在田埂间移动使用农药喷洒机构进行喷药操作。 与现有技术相比，本发明具有如下有益效果： 1、通过设置的调节装置，使农药喷洒机可以根据田埂的实际需要调节两个底轮之间的 距离，从而适应不同宽度的田埂，减少对农作物的碾压，具有一定的实用性，在使用时，调节 装置置于支撑板的中部，打开电机开关，二号电机带动转杆转动，转杆中部的固定孔与拉绳 的一端固定连接，拉绳的另一端与移动块固定连接，拉绳拉动移动块移动，移动块的底端通 过连接板与底轮连接，这样拉动底轮水平移动，这样可改变两个底轮之间的距离，以适应不 同宽度的田埂，且移动块与支撑板通过连接弹簧连接，使该机构不仅能够增大或缩小两个 底轮之间的距离，也具有一定的减震效果，具有一定的实用性。 2、通过每个底轮对应的一个驱动装置，使该装置的底轮可同时转向，进一步减小 对农作物的碾压，且采用四驱方式，即使一个底轮发生故障，另外三个底轮也可正常工作， 从而带动农药喷洒机正常运转，具有一定的安全性，且当需要拆卸更换损坏的底轮时，只需 对这个底轮进行定点拆卸，便于对底轮进行拆卸和更换。 附图说明 图1为本发明一种农药喷洒机的整体结构示意图。 5 CN 111587870 A 说　明　书 3/5 页 图2为本发明一种农药喷洒机的底轮调节机构的整体结构示意图。 图3为本发明一种农药喷洒机的底轮调节机构的部分结构示意图。 图4为本发明一种农药喷洒机的底轮调节机构的调节装置剖视示意图。 图5为本发明一种农药喷洒机的底轮调节机构的部分结构剖视示意图。 图6为本发明一种农药喷洒机的底轮调节机构的传动装置剖视示意图。 图中：1、车体；2、农药桶；3、农药喷洒机构；4、底轮；5、传动装置；6、驱动装置；7、支 撑板；8、调节装置；9、移动块；10、电机开关；501、主动齿轮；502、链条；503、从动齿轮；504、 传动杆；505、连接板；601、驱动仓；602、驱动电机；603、传动辊；701、滑槽；702、连接弹簧； 801、二号电机；802、通孔；803、凹槽；804、转杆；805、轴承；806、固定孔；901、固定槽；902、拉 绳；903、连接槽。
