技术摘要：
本发明公开了一种基于握力旋转和压力固定的玻璃罐头开盖器及方法，涉及食品配件技术领域。该基于握力旋转和压力固定的玻璃罐头开盖器，包括底座，所述底座的底部固定连接有支撑腿，底座的上表面开设有凹槽，凹槽的内壁底部固定连接有瓶身固定装置，底座的上表面并位于  全部
背景技术：
在对食物进行罐装时，为了将食物里的细菌消灭，准备罐装的食物首先要进行加 热，将食物内的细菌杀死后，再进行罐装，罐装好后，罐头瓶里保留有很多热量，为了保证瓶 口和瓶盖也是无菌的，瓶口和瓶盖也要进行高温灭菌；高温灭菌完成后，为了防止细菌进入 罐头瓶内，立即进行封装，待到罐头冷却后，由于热胀冷缩的缘故，瓶身和瓶盖都开始收缩， 但是由于金属的收缩率更高，瓶盖会紧紧的贴在瓶身的瓶口处，同时瓶内气压降低，外界大 气压会将瓶盖紧紧压住。 目前，瓶盖和瓶体表面较为光滑，在拧瓶盖时，手与瓶盖之间容易发生滑动，导致 手无法对瓶盖施加一个较大的扭力，不便于将瓶盖直接拧下来。所以需要一种开盖器，辅助 开盖，如中国专利公告号为CN206599423U公开了一种新型罐头开盖器，紧固条将瓶盖包裹 住，增加手握瓶盖时的摩擦力，便于将瓶盖拧下来，但玻璃瓶体表面与手同样容易发生滑 动，使手无法握紧瓶身，导致手无法对瓶盖施加一个较大的扭力，使瓶盖无法打开。
技术实现要素：

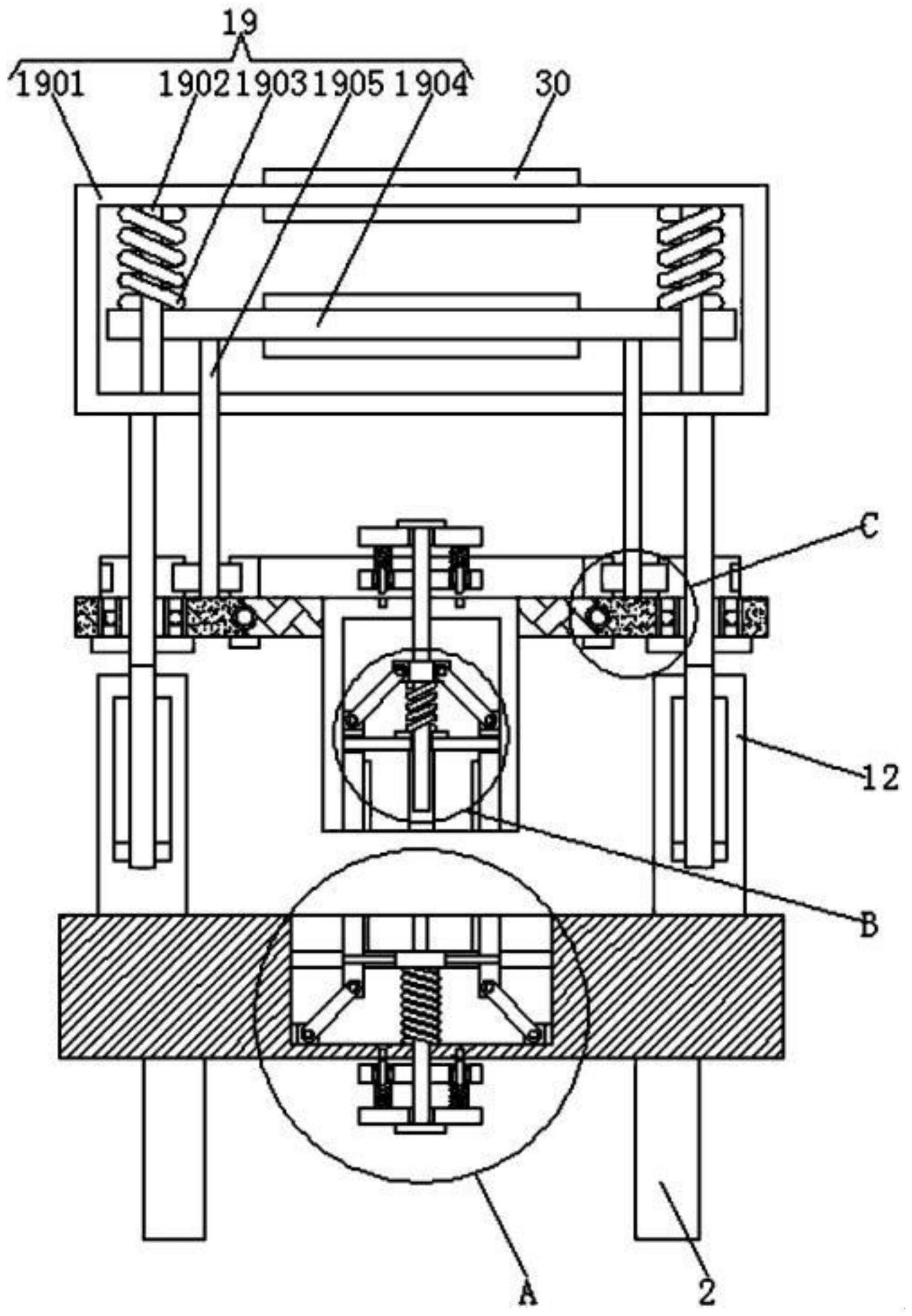

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种基于握力旋转和压力固定的玻璃罐头开 盖器及方法，解决了目前，瓶盖和瓶体表面较为光滑，在拧瓶盖时，手与瓶盖之间容易发生 滑动，导致手无法对瓶盖施加一个较大的扭力，不便于将瓶盖直接拧下来的问题。 (二)技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种基于握力旋转和压力 固定的玻璃罐头开盖器及方法，包括底座，所述底座的底部固定连接有支撑腿，所述底座的 上表面开设有凹槽，所述凹槽的内壁底部固定连接有瓶身固定装置，所述底座的上表面并 位于凹槽的左右两侧均固定连接有第一伸缩杆，所述第一伸缩杆的上表面固定连接有第一 支撑板，所述第一支撑板的内壁设置有第二支撑板，所述第二支撑板的内壁固定连接有固 定外壳，所述固定外壳的内壁固定连接有瓶盖固定装置，所述第二支撑板的表面上下两侧 分别固定连接有齿环和支撑环，所述齿环的底部与第一支撑板的上表面滑动连接，所述支 撑环的上表面与第一支撑板的底部滑动连接，所述底座的上表面并位于前后第一伸缩杆之 间固定连接有第二伸缩杆，所述第二伸缩杆的顶部固定连接有第一螺纹杆，所述第一支撑 板的内壁固定连接有轴承，所述轴承的内壁固定连接有螺纹套环，所述螺纹套环的内壁与 4 CN 111606277 A 说　明　书 2/7 页 第一螺纹杆的表面螺纹连接，所述螺纹套环的上下两侧分别固定连接有齿轮和第一限位 块，所述齿轮的内壁和第一限位块的内壁均与第一螺纹杆的表面滑动连接，所述齿轮的底 部与第一支撑板的上表面滑动连接，所述第一限位块的上表面与第一支撑板的底部滑动连 接，所述齿环的表面与齿轮的表面均套接有齿链，所述第一螺纹杆的顶部与第一支撑板的 顶部均固定连接有把手装置，所述瓶身固定装置的底部固定连接有第二螺纹杆，所述第二 螺纹杆的底部贯穿底座并延伸至底座的外部，所述瓶盖固定装置的上表面固定连接有第三 螺纹杆，所述第三螺纹杆的顶部贯穿固定外壳并延伸至固定外壳的外部，所述第二螺纹杆 的底部与第三螺纹杆的顶部均固定连接有第二限位块，所述第二螺纹杆的表面与第三螺纹 杆的表面均螺纹连接有锁紧块，所述锁紧块的内壁设置有锁紧装置，所述锁紧装置的表面 固定连接有导向块，所述锁紧块的内壁开设有导向槽，所述导向槽的内壁与导向块的表面 相互配合，所述底座的底部与固定外壳的上表面均开设有锁死槽，所述锁死槽的内壁与锁 死装置的表面相互配合。 优选的，所述瓶身固定装置包括第一连接块、第一连接杆、第一固定块、推动板、支 撑杆和第一弹簧，所述第一连接块的底部与凹槽的内壁固定连接，所述第一连接块的内壁 通过销轴铰接有第一连接杆，所述第一连接杆的顶部通过销轴铰接有第一固定块，所述凹 槽的内壁与推动板的表面滑动连接，所述推动板的内壁固定连接有支撑杆，所述支撑杆的 内壁与第一固定块的内壁滑动连接，所述推动板的底部固定连接有第一弹簧，所述第一弹 簧的底部与凹槽的内壁底部固定连接，所述推动板的底部并位于第一弹簧的内壁与第二螺 纹杆的顶部固定连接。 优选的，所述瓶盖固定装置包括支撑架、第二固定块、第二连接杆、第二连接块、挡 板和第二弹簧，所述支撑架的表面与固定外壳的内壁固定连接，所述支撑架的表面套接有 第二固定块，所述第二固定块的顶部通过销轴铰接有第二连接杆，所述第二连接杆的顶部 通过销轴铰接有第二连接块，所述第二连接块的底部固定连接有推动杆，所述支撑架的上 表面固定连接有挡板，所述支撑架的内壁和挡板的内壁均与推动杆的表面滑动连接，所述 推动杆的表面并位于第二连接块与挡板之间套接有第二弹簧，所述第二弹簧的上下两侧分 别与第二连接块的底部和挡板的上表面固定连接，所述第二连接块的顶部与第三螺纹杆的 底部固定连接。 优选的，所述把手装置包括把手架、固定杆、第三弹簧、把手块和拉杆，所述把手架 的底部与第一螺纹杆的上表面固定连接，所述把手架的内壁上下两侧均固定连接有固定 杆，所述固定杆的表面上下两侧分别套接有第三弹簧和把手块，所述把手块的底部固定连 接有拉杆，所述拉杆的底部与第一支撑板的上表面固定连接。 优选的，所述锁紧装置包括支撑块、锁死杆和第四弹簧，所述支撑块靠近工作台的 一侧固定连接有锁死杆，所述锁死杆的表面与导向块的内壁固定连接，所述锁死杆的表面 并位于支撑块与锁紧块之间套接有第四弹簧，所述锁死杆的表面与锁死槽的内壁相互配 合。 优选的，所述第一支撑板的内壁与第二支撑板的表面均开设有滑槽，所述滑槽的 内壁滑动连接有滚珠。 优选的，所述把手架的表面与把手块的表面均固定连接有缓冲垫，所述缓冲垫为 弹性硅胶垫。 5 CN 111606277 A 说　明　书 3/7 页 优选的，所述第一固定块靠近凹槽中心的一侧和第二固定块靠近推动杆的一侧均 固定连接有防滑垫，所述防滑垫为弹性橡胶垫。 (三)有益效果 本发明提供了一种基于握力旋转和压力固定的玻璃罐头开盖器及方法。具备以下 有益效果： (1)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置瓶身固定装 置、第一伸缩杆、第一支撑板、第二支撑板、固定外壳、瓶盖固定装置、齿环、支撑环、第二伸 缩杆、第一螺纹杆、轴承、螺纹套环、齿轮、第一螺纹杆、齿链、把手装置、第二螺纹杆、第三螺 纹杆、第二限位块和锁紧块，将罐头放入凹槽内壁，按压罐头，使推动板向下移动，在第一连 接块和第一连接杆的配合作用下，使第一固定块向内收缩，将罐头瓶身夹住，转动锁紧块， 通过锁紧块将第二螺纹杆固定住，防止松开罐头后，第一弹簧推动推动板，使第一固定块向 外张开，将罐头瓶身松开，按压第一支撑板，推动杆与瓶盖接触后，在第二连接杆和第二连 接块的配合作用下，使第二固定块向内收缩，将罐头瓶盖夹住，转动锁紧块，通过锁紧块将 第三螺纹杆固定住，防止松开第一支撑板后，第二弹簧拉动第二连接块，使第二固定块张 开，将瓶盖松开，握住把手装置，按压把手块，使第一支撑板向上移动，通过第一螺纹杆和螺 纹套环之间相互配合，使齿轮转动，通过齿链带动齿环转动，将瓶盖旋开，开盖时，通过瓶身 固定装置和瓶盖固定装置，将罐体固定住，同时，将扭力转化为握力，减小使用者开盖时需 要的力，更便于使用者将瓶盖打开，从而有效的解决了目前，瓶盖和瓶体表面较为光滑，在 拧瓶盖时，手与瓶盖之间容易发生滑动，导致手无法对瓶盖施加一个较大的扭力，不便于将 瓶盖直接拧下来的问题。 (2)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置第一弹簧和 第二弹簧，第一弹簧对推动板起到推动作用，第二弹簧对第二连接块起到拉动作用，开盖 后，将瓶身与瓶盖取出，在第一弹簧和第二弹簧的作用下，使第一固定块和第二固定块回到 初始位置，便于下次使用该基于握力旋转和压力固定的玻璃罐头开盖器及方法。 (3)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置锁死装置， 转动锁紧块，使锁紧块向靠近底座的一侧移动，第四弹簧拉动支撑块，使锁死杆插入锁死槽 内部，将锁紧块锁死，防止第一弹簧对推动板的推力过大或第二弹簧对第二连接块拉力过 大，使锁紧块发生转动，导致第一固定块或第二固定块将罐头松开，无法将罐头固定住，使 固定外壳无法对瓶盖施加一个较大的扭力，导致瓶盖无法打开。 (4)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置滑槽和滚 珠，将第一支撑板与第二支撑板之间滑动摩擦转化为滚动摩擦，减小第一支撑板内壁对第 二支撑板表面的磨损，有效的提高了第二支撑板的正常使用寿命。 (5)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置缓冲垫，使 把手架和把手块具有一定的缓冲效果，减小按动把手块时，把手架和把手块对手部的反作 用力，有效提高了握持把手装置的舒适度。 (6)、该基于握力旋转和压力固定的玻璃罐头开盖器及方法，通过设置防滑垫，使 第一固定块与第二固定块表面具有一定的防滑效果，有效的增强了第一固定块与第二固定 块对瓶身和瓶盖的固定效果。 6 CN 111606277 A 说　明　书 4/7 页 附图说明 图1为本发明结构示意图； 图2为本发明图1中A处放大图； 图3为本发明图1中B处放大图； 图4为本发明图1中C处放大图； 图5为本发明图2中D处放大图； 图6为本发明结构的侧视图； 图7为本发明齿环的剖视图。 图中：1底座、2支撑腿、3凹槽、4瓶身固定装置、401第一连接块、402第一连接杆、 403第一固定块、404推动板、405支撑杆、406第一弹簧、5第一伸缩杆、6第一支撑板、7第二支 撑板、8固定外壳、9瓶盖固定装置、901支撑架、902第二固定块、903第二连接杆、904第二连 接块、905推动杆、906挡板、907第二弹簧、10齿环、11支撑环、12第二伸缩杆、13第一螺纹杆、 14轴承、15螺纹套环、16齿轮、17第一限位块、18齿链、19把手装置、1901把手架、1902固定 杆、1903第三弹簧、1904把手块、1905拉杆、20第二螺纹杆、21第三螺纹杆、22第二限位块、23 锁紧块、24锁紧装置、2401支撑块、2402锁死杆、2403第四弹簧、25导向块、26导向槽、27锁死 槽、28滑槽、29滚珠、30缓冲垫、31防滑垫。
