技术摘要：
具有多水道结构端部冷却系统的矿用防爆电机，属于电机技术领域，本发明为了解决现有防爆电机的端部区域温度过高而存在的安全问题。包括电机本体，电机本体左右两侧分别设有左侧机壳壁和右侧机壳壁，左侧机壳壁的内壁上上下交错设有左侧上层环绕式水道和左侧下层环绕式  全部
背景技术：
电机的应用极其广泛，但由于电机采用电能作为能量来源，因此在使用时极易产 生电火花等危险。有些需要使用电机的场合往往存在大量易燃易爆物，因此普通的电机无 法在这些场合使用。 在电机在运行过程中经常会发生过负载运行、进相运行、不对称运行等状况，此些 非正常运行状况都会引起电机的局部过热。此外，当电机的各个部分发生故障时也会引起 电机的发热量增加，给电机的冷却系统带来较大的负担。电机的温升不但决定了电机运行 的安全性，而且严重制约着电机功率密度的增加，同时对电机的效率、出力、使用寿命等性 能指标以及经济指标也有着很大的影响。现有中型高压异步电机的通风结构通常为在电机 的内部安装通风槽钢，但现有技术的通风槽钢只是单纯的具有散热功能，当电机内部温度 过高时，通风槽钢的散热能力是有限的，不能快速的降低电机的内部温度，容易造成安全问 题。
技术实现要素：

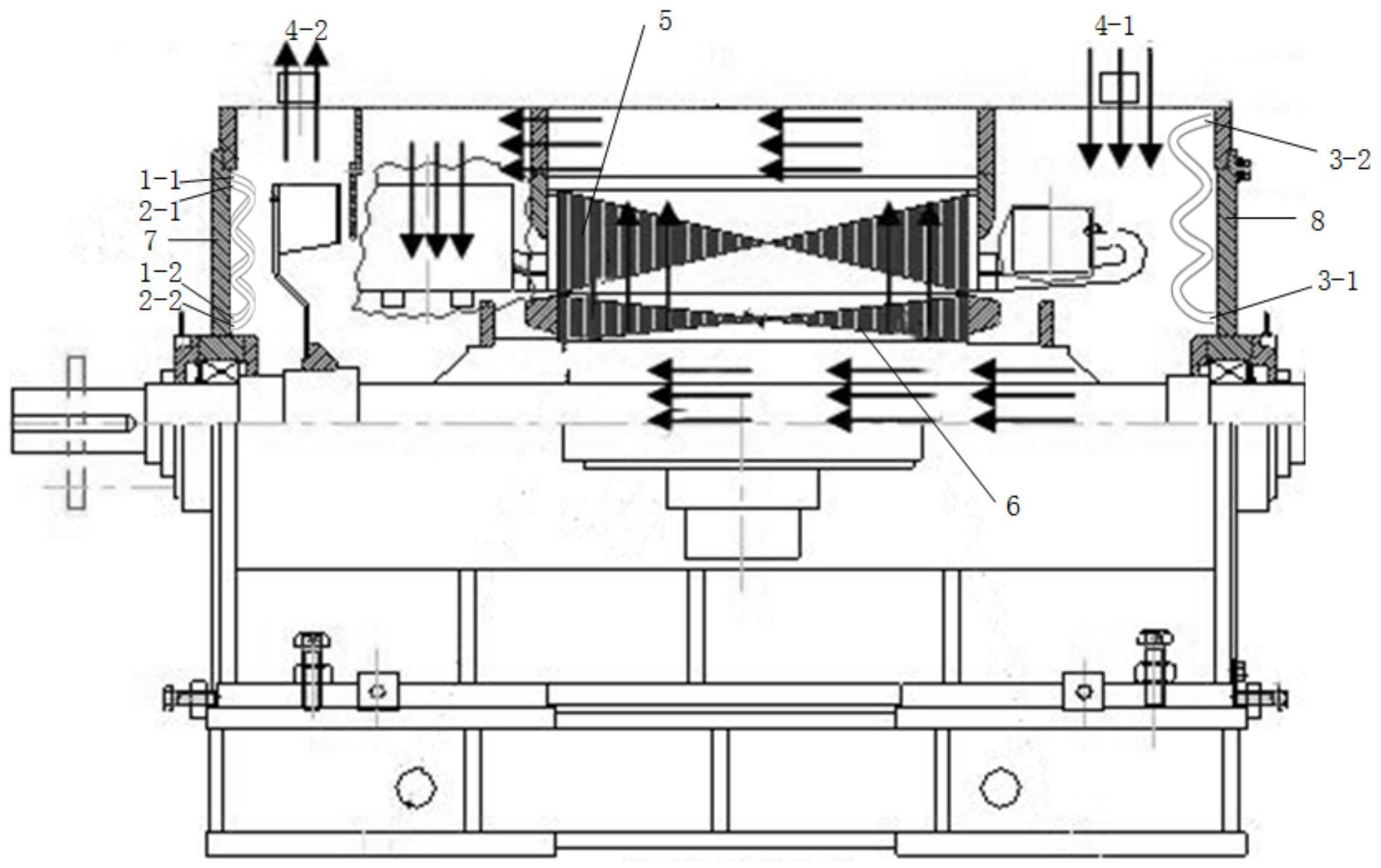

本发明的目的是提供具有多水道结构端部冷却系统的矿用防爆电机，以解决现有 防爆电机的端部区域温度过高而存在的安全问题。 具有多水道结构端部冷却系统的矿用防爆电机包括电机本体，电机本体左右两侧 分别设有左侧机壳壁和右侧机壳壁，左侧机壳壁的内壁上上下交错设有左侧上层环绕式水 道和左侧下层环绕式水道，右侧机壳壁的内壁上设有右侧环绕式水道，右侧环绕式水道、左 侧上层环绕式水道和左侧下层环绕式水道内的冷却水流向与电机本体内的内循环风路的 风向相反。 优选的：电机本体的外壳上靠近右侧机壳壁的一侧设有內风路入口，靠近左侧机 壳壁的一侧设有內风路出口。 优选的：流体经过內风路入口进入电机本体内的内循环风路，流经右侧环绕式水 道、左侧上层环绕式水道和左侧下层环绕式水道后由內风路出口排出电机本体。 优选的：右侧环绕式水道、左侧上层环绕式水道和左侧下层环绕式水道的截面为 圆形或波浪形。 优选的：右侧机壳壁上开有右侧环绕式水道入口和右侧环绕式水道出口，左侧机 壳壁上开有左侧上层环绕式水道入口、左侧上层环绕式水道出口、左侧下层环绕式水道入 口和左侧下层环绕式水道出口。 本发明与现有产品相比具有以下效果： 在内风路的进口，电机机壳的右侧壁出安置多组水道，水道中的冷却水与内风路 3 CN 111600441 A 说　明　书 2/3 页 的风向相反，对内风路的入口风进行初期冷却。在在内风路的出口，电机机壳的左侧壁出安 置上下式多组水道，水道中的冷却水与内风路的风向相反，多组水道可以有效降低端部的 温度。 附图说明 图1是本发明的具有多水道结构端部冷却系统的矿用防爆电机的结构示意图； 图2是右侧环绕式水道的结构示意图； 图3是图2的侧视图； 图4是右侧机壳壁的结构示意图； 图5是左侧上层环绕式水道和左侧下层环绕式水道的结构示意图； 图6是图5的侧视图； 图7是左侧机壳壁的结构示意图。 图中：1-1-左侧上层环绕式水道入口、1-2-左侧上层环绕式水道出口、2-1-左侧下 层环绕式水道入口、2-2-左侧下层环绕式水道出口、3-1-右侧环绕式水道入口、3-2-右侧环 绕式水道出口、4-1-內风路入口、4-2-內风路出口、5-定子铁心、6-转子铁心、7-左侧机壳 壁、8-右侧机壳壁。
