技术摘要：

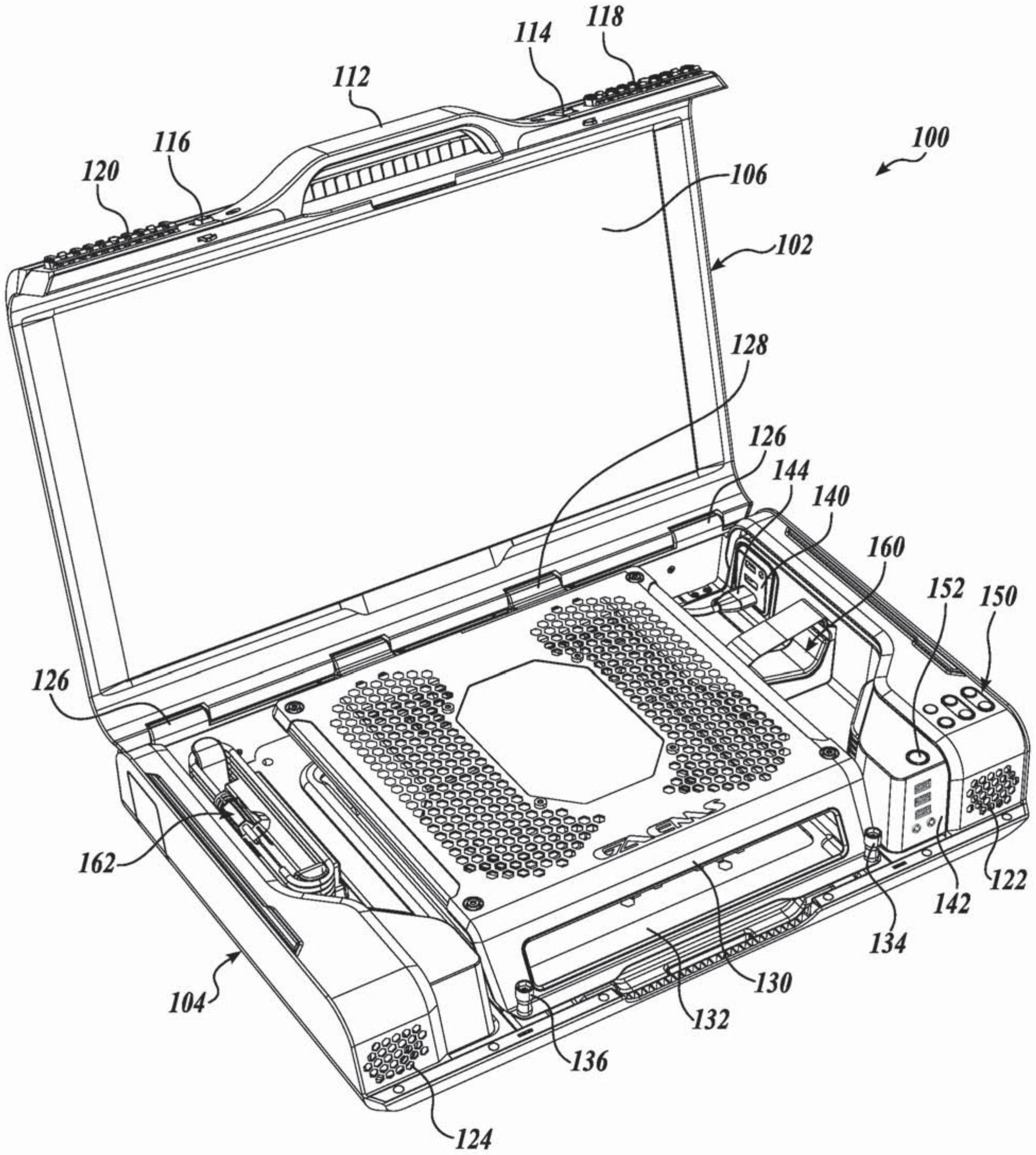

概括而言，所公开主题的方面涉及便携式游戏、娱乐和媒体盒。盒通常包括具有基部和铰接地耦合至基部的盖的外壳。盖包括视频显示器，并且能够在打开位置(使得显示器可见)和关闭位置之间枢转。外壳包括保持支架，以形成部分地围绕并保持游戏、媒体或其他控制台的控制台腔  全部
背景技术：
许多人喜欢在游戏和娱乐控制台上玩游戏，诸如微软的 索尼的 任天堂的 等，也可以以其他方式利用游戏和娱乐控制台玩游 戏。游戏控制台和个人计算机(PC)游戏系统通常被配置为从另一个装置接收游戏或娱乐 源，通常是光盘(例如CD或DVD)、数字文件传输或流式数字内容，并允许用户在游戏控制台 上播放和/或观看游戏、电影或其他娱乐材料。大多数游戏控制台都适合玩特殊配置的游 戏，这些游戏利用特定游戏控制台的视觉和音频方面。此外，游戏控制台也可以被配置为播 放标准的电影、音乐和其他娱乐材料，这些娱乐材料可以在CD、DVD、BLU-RAY 数字 内容等中获得。 最常用的游戏控制台还被配置为允许用户通过有线或无线连接直接或间接地连 接到互联网、局域网(LAN)或广域网(WAN)以与其他人、服务器、系统或网站发送和接收数 据，特别是游戏数据。在一个示例中，在游戏控制台上玩游戏的人可以与位于附近或在不同 国家中的其他人通信以玩多玩家游戏。 游戏控制台通常以包括控制台、一个或多个玩游戏的装置(通常称为“控制器”)以 及用于操作游戏控制台并连接到显示器的各种电线和电缆的单元出售。游戏控制台通常不 与任何视频或音频播放装置一起出售。相反，想要使用游戏控制台的人必须将其连接到将 在其上显示游戏或电影的电视、监视器或其他视频显示装置。以类似的方式，游戏控制台的 音频部分需要通过视频装置(例如具有附接至其上的扬声器的电视或监视器)提供音频信 号，将游戏控制台连接到一个或多个外部扬声器，或使用另一种音频装置呈现游戏或电影 的音频部分。 游戏控制台的一些用户提出对外围视频和音频装置的需求，以便他们可以基于尺 寸、费用、可用性、性能和其他因素，根据自己的喜好指定每个装置。与通常具有固定附接的 显示监视器和扬声器的笔记本电脑和类似的便携式计算装置相比，要求外围设备提供游戏 控制台的视频和音频会限制便携性。 用户通常自己在游戏控制台上玩游戏(例如，与计算机化的对手或算法对抗)，或 者与作为对手的其他玩家对抗。用户可以通过连接到联合使用的多游戏控制台配置使用相 同的游戏控制台以及相同的视频和音频装置，或使用LAN上的单独的装置，诸如通过互联网 远程地或者物理上邻近地与其他玩家对抗。 游戏控制台通常使用单个游戏控制台来支持多玩家会话。为了便于多玩家使用， 游戏控制台通常具有用于多个控制器的连接端口，这些控制器被配置为向游戏提供输入信 号。游戏控制台还可通过将单个视觉显示器划分为多个屏幕或分屏，以允许每个人查看和 控制自己的游戏，从而便利邻近的多个玩家的联合游戏。一些用户认为分屏是一个缺点，因 5 CN 111602099 A 说　明　书 2/7 页 为这种配置会导致其比赛的视觉显示较小，并且由于使其他玩家的屏幕与自己的屏幕相邻 而造成视觉上的干扰。在某些情况下，分屏由于允许对手看到其竞争对手的屏幕而可能为 对手提供优势，从而允许玩家以减少竞争性比赛的方式查看移动或其他动作。 如果每个玩家都拥有带有单独视频和音频装置的游戏控制台，则可以避免分屏游 戏的各种限制。常规游戏控制台要求每个玩家将视频和音频装置运送到游戏场所，并执行 游戏控制台的设置(例如，将外围设备连接到游戏控制台)。外围设备的运输存在因撞击、磨 损、振动等造成损坏的风险。
技术实现要素：
提供本概述来以简化形式介绍选择的一些概念，这些概念将在下面的详细描述中 进一步描述。该概述不旨在标识所要求保护的主题的关键特征，也不旨在用于帮助确定所 要求保护的主题的范围。 根据本公开的一个实施例，提供了一种便携式游戏和娱乐系统。便携式游戏和娱 乐系统通常包括外壳，该外壳具有基部和铰接地耦合至基部的盖，所述盖能够在打开位置 和关闭位置之间枢转；保持支架，其能够耦合至基部以与所述基部形成控制台腔室，所述保 持支架被配置成部分地围绕控制台并将控制台保持在控制台腔室内；视频显示器，其耦合 至所述盖并被配置为在打开位置可见；以及第一接口面板，其与所述基部相关联并且具有 在所述盖处于所述打开位置时可接入的第一端口，所述外壳被配置为在所述盖在所述打开 位置与所述关闭位置之间枢转时维持所述第一接口面板与所述视频显示器之间的电通信。 根据本公开的另一个实施例，提供了一种便携式媒体盒。便携式媒体盒通常包括： 外壳，其具有基部和铰接地耦合至所述基部的盖，所述盖能够在打开位置和关闭位置之间 枢转；保持支架，其能够耦合至所述基部以与所述基部形成控制台腔室，所述保持支架被配 置成部分地围绕控制台并将控制台保持在控制台腔室内；视频显示器，其耦合至所述盖并 被配置为在打开位置可见；第一接口面板，其与基部相关联，并且具有在所述盖处于打开位 置时可接入的第一端口；以及电源，其可移除地耦合到所述基部，以向视频显示器、第一接 口面板和控制台中的至少一个提供电力。 根据本公开的另一个实施例，提供了一种便携式媒体盒。便携式媒体盒通常包括： 外壳，其具有基部和铰接地耦合至所述基部的盖，所述盖能够在打开位置和关闭位置之间 枢转；保持支架，其能够耦合至所述基部以与所述基部形成控制台腔室，该保持支架被配置 成部分地围绕控制台并将所述控制台保持在控制台腔室内；视频显示装置，其耦合至所述 盖并被配置为在打开位置中可见；第一接口面板，其与基部相关联并且具有在盖处于打开 位置时可接入的通信装置；以及电源，其可移除地耦合到所述基部，以向视频显示器、所述 第一接口面板和所述控制台中的至少一个提供电力。 根据本公开的另一个实施例，提供了一种用于控制台的便携式媒体盒。用于控制 台的便携式媒体盒通常包括：外壳，其围绕所述控制台并且具有基部和铰接地耦合至所述 基部的盖，所述盖能够在打开位置和关闭位置之间枢转；保持支架，其能够耦合至所述基部 以与所述基部形成控制台腔室，所述保持支架被配置成部分地围绕控制台并将所述控制台 保持在所述控制台腔室内；视频显示器，其耦合至所述盖并被配置为在所述打开位置可见； 以及第一接口面板，其与所述基部相关联并且具有在盖处于所述打开位置时可接入的第一 6 CN 111602099 A 说　明　书 3/7 页 端口，所述外壳被配置为在所述盖在所述打开位置与所述关闭位置之间枢转时维持所述第 一接口面板与所述视频显示器之间的电通信。 根据本文所述的任何实施例，便携式媒体盒还包括第二接口面板，其与所述第一 接口面板电通信并且位于所述基部的前端附近，所述第二接口面板具有在所述盖处于打开 位置时可接入的第二端口。 根据本文所述的任何实施例，所述第一端口和第二端口可以选自由USB、HDMITM、 DISPLAYPORTTM、VGA、DVI、光学、音频、视频、AC电源插座等组成的组。 根据本文所述的任何实施例，所述保持支架可以包括适应性插入件，以适应所述 控制台的形状，以将所述控制台牢固地保持在所述控制台腔室内。 根据本文所述的任何实施例，便携式媒体盒可以进一步包括电源，所述电源可移 除地耦合至所述基部，以向所述视频显示器、所述第一接口面板和所述控制台中的至少一 个提供电力。 根据本文所述的任何实施例，所述盖可以包括外围导轨，所述外围导轨用于安装 外围设备，所述外围设备选自由麦克风、照相机、灯、天线、显示器等组成的组。 根据本文所述的任何实施例，盖可以包括用于维修或移除所述视频显示器的检修 面板。 根据本文所述的任何实施例，便携式媒体盒可以进一步包括将所述盖耦合至所述 基部的盖铰链，其中所述盖铰链可以有助于所述第一接口面板与所述视频显示器之间的电 通信。 根据本文所述的任何实施例，所述保持支架可以铰接地耦合至所述基部。 根据本文所述的任何实施例，便携式媒体盒可以进一步包括用户输入面板，所述 用户输入面板被配置为将来自用户的输入传送到所述第一接口面板、所述视频显示器和所 述控制台中的至少一个。 根据本文所述的任何实施例，便携式媒体盒可以进一步包括用于将所述系统的外 围设备耦合至所述基部的外围设备保持器。 根据本文所述的任何实施例，外壳可以被配置为在盖在打开位置和关闭位置之间 枢转时维持第一接口面板与视频显示器之间的电通信。 附图说明 当结合附图考虑时，通过参考以下详细描述，本公开的前述方面和许多伴随的优 点将变得更加容易领会并且变得更好理解，其中： 图1是根据本公开的方面的便携式媒体盒的一个代表性实施例的左前顶部透视 图，示出了处于关闭位置的外壳的盖； 图2是图1的便携式媒体盒的左前顶部透视图，示出了处于打开位置的外壳的盖和 处于固定位置的保持支架； 图3是图1的便携式媒体盒的右前顶部透视图，示出了处于打开位置的外壳的盖和 处于未固定位置的保持支架；以及 图4是图1的便携式媒体盒的顶视图，示出了处于打开位置的外壳的盖以及处于固 定位置的保持支架。 7 CN 111602099 A 说　明　书 4/7 页
