技术摘要：
本申请提供的采煤工作面云台摄像仪清洗装置，包括设置在云台摄像仪尾部的主清洗管路，主清洗管路的一端用于清洗云台摄像仪，另一端通过管接头连接风介质管路和水介质管路，风介质管路的另一端通过变径直通连接在工作面主压风管路上，将风介质接入主清洗管路中，水介质  全部
背景技术：
采煤工作面智能化开采已经是现在采煤工艺的一大趋势，可视化系统是智能化开 采的眼睛。现场的视频、图像为远程控制采煤提供了基本保障。动态生产中摄像仪镜面由于 煤尘、水雾等污染导致可视化操作困难，如在实际的采煤机割煤时会产生较大的粉尘，工作 面配置的摄像仪会因为镜头污染而导致在顺槽集控中心或者地面调度室的视频监视器上 显示的监视画面图像模糊不清，人工查找、清洁摄像仪镜头既不方便也不安全，使得监控中 心的远程遥控功能无法实施，成为实现无人化工作面技术瓶颈，动态生产中摄像仪镜面由 于煤尘、水雾等污染导致可视化操作困难。 现有常规的清洁方式为人为清洁，通过风管或水管进行清洁，清理方式单一，效果 差，且不能及时做到大范围的覆盖，只有在静态中进行清洁，不能在生产动态中进行完成， 既不方便也不安全。
技术实现要素：

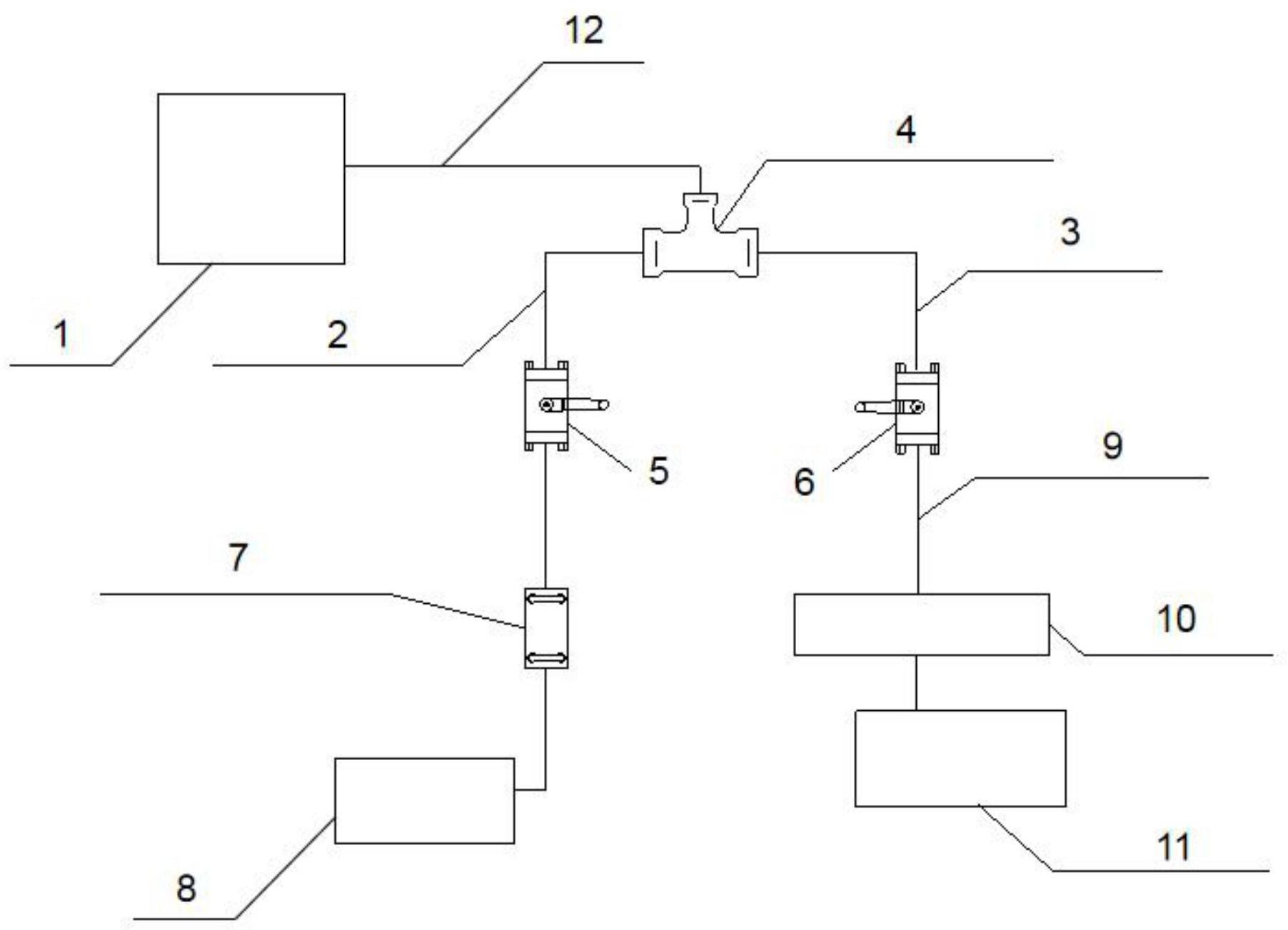

本申请提供了一种采煤工作面云台摄像仪清洗装置，以解决现有常规的清洁方式 为人为清洁，通过风管或水管进行清洁，清理方式单一，效果差，且不能及时做到大范围的 覆盖，只有在静态中进行清洁，不能在生产动态中进行完成，既不方便也不安全的问题。 本申请解决上述技术问题所采取的技术方案如下： 一种采煤工作面云台摄像仪清洗装置，包括设置在所述云台摄像仪尾部的主清洗 管路，所述主清洗管路的一端用于清洗所述云台摄像仪，另一端通过管接头连接风介质管 路和水介质管路，所述风介质管路的另一端通过变径直通连接在工作面主压风管路上，将 风介质接入所述主清洗管路中，所述水介质管路的另一端连接支架喷雾管路，用于为所述 主清洗管路提供水源； 所述风介质管路上加装有风流量调节控制阀，所述水介质管路上加装有水流量调 节控制阀。 可选的，所述支架喷雾管路上连接有支架主阀和支架可编程控制器，所述支架主 阀用于控制所述支架喷雾管路的开启和关闭，所述支架可编程控制器用于控制所述支架主 阀开启和关闭的时间和频次，从而控制所述支架喷雾管路的清洗的时间和频次。 可选的，所述管接头为三通接头。 可选的，所述主清洗管路为直径为10cm的胶管。 可选的，所述三通接头为等径三通DN10。 可选的，所述变径直通为变径直通DN10/DN25。 可选的，所述风介质管路与所述工作面主压风管路串联连接。 3 CN 111589794 A 说　明　书 2/4 页 本申请提供的技术方案包括以下有益技术效果： 本申请提供了一种采煤工作面云台摄像仪清洗装置，包括设置在云台摄像仪尾部 的主清洗管路，主清洗管路的一端用于清洗云台摄像仪，另一端通过管接头连接风介质管 路和水介质管路，风介质管路的另一端通过变径直通连接在工作面主压风管路上，将风介 质接入主清洗管路中，水介质管路的另一端连接支架喷雾管路，用于为主清洗管路提供水 源；风介质管路上加装有风流量调节控制阀，水介质管路上加装有水流量调节控制阀。通过 控制风、水介质的介入，可以实现对云台摄像仪镜面污染物进行清洗，从而保证了传输视频 的清晰度；同时，可以在生产动态中同步进行，不影响云台摄像仪的正常使用。本申请中提 供的装置，解决了现有常规的清洁方式为人为清洁，通过风管或水管进行清洁，清理方式单 一，效果差，且不能及时做到大范围的覆盖，只有在静态中进行清洁，不能在生产动态中进 行完成，既不方便也不安全的问题。 附图说明 为了更清楚地说明本申请的技术方案，下面将对实施例中所需要使用的附图作简 单地介绍，显而易见地，对于本领域普通技术人员而言，在不付出创造性劳动性的前提下， 还可以根据这些附图获得其他的附图。 图1为本申请实施例提供的采煤工作面云台摄像仪清洗装置结构示意图； 图2为本申请实施例提供的水清洗操作示意图； 图3为本申请实施例提供的风清洁操作示意图； 图4为本申请实施例提供的风、水喷雾清洗操作示意图。 附图标记说明： 1-云台摄像仪，2-风介质管路，3-水介质管路，4-管接头，5-风流量调节控制阀，6- 水流量调节控制阀，7-变径直通，8-工作面主压风管路，9-支架喷雾管路，10-支架主阀，11- 支架可编程控制器，12-主清洗管路。
