技术摘要：
本发明提供了一种口罩机，包括机架、传送机构、焊接机构及切断机构，机架上设有用于供口罩本体放置的焊接工位；传送机构设置于机架上，传送机构上设有第一卡线销和第二卡线销，若干个第一卡线销沿传送机构的传送方向呈间隔且并排地分布，若干个第二卡线销沿传送机构的  全部
背景技术：
口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻 挡有害的气体、气味、飞沫进出佩戴者口鼻的用具，以纱布或纸等制成。口罩一般由口罩本 体及耳挂线组成，两耳挂线分别固定于口罩本体两侧。 现有口罩生产设备中，通常是对耳挂线依次进行送线、抓取、定长拉线、二次抓取 及定位，从而完成耳挂线的定长供料，然后采用剪刀式结构剪断耳挂线，得到所需长度的耳 挂线，再通过机械手的夹爪抓取耳挂线的两端，然后将耳挂线各旋转90°后与口罩的口罩本 体对位，接着焊头下压并焊接，从而完成整个口罩的生产过程。但现有的口罩生产设备存在 以下问题：第一，耳挂线供料过程工艺复杂，动作繁多，供料时间较长，导致整机生产口罩的 效率低下，且故障率高；第二，耳挂线的剪切结构采用剪刀，剪刀易磨损，容易出现耳挂线剪 不断的问题，导致剪切效率较低，进而影响整机生产口罩的效率；第三，整机复杂，生产成本 高，调试维护难度大。 因此，急需一种可快速高效地对耳挂线进行的定长上料、结构简单且生产效率高 的口罩机。
技术实现要素：

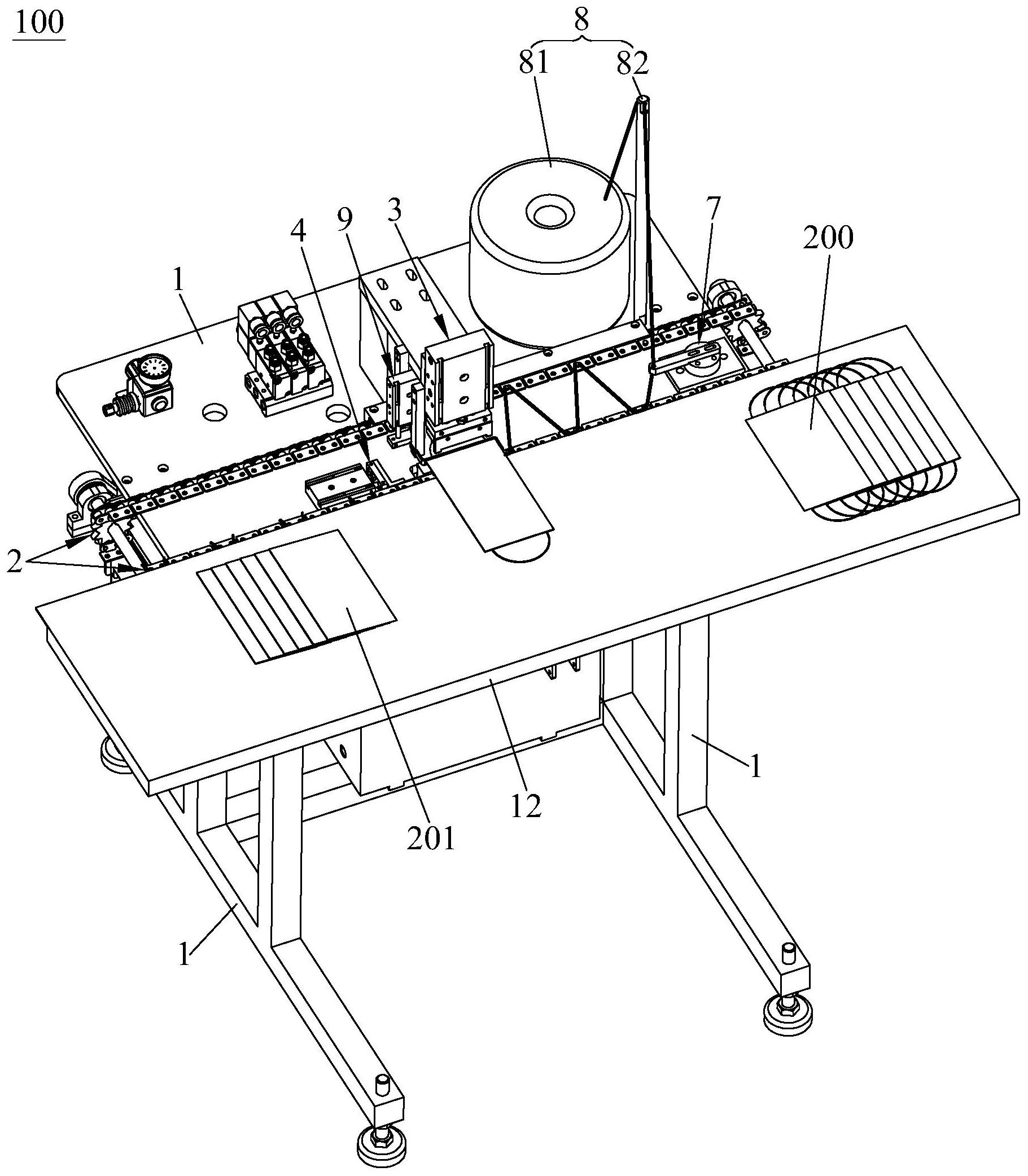

本发明的目的在于提供一种供料快速高效、结构简单且生产效率高的口罩机。 为实现上述目的，本发明提供了一种口罩机，包括机架、传送机构、焊接机构及切 断机构，所述机架上设有用于供口罩本体放置的焊接工位；所述传送机构设置于所述机架 上，所述传送机构上设有第一卡线销和第二卡线销，若干个所述第一卡线销沿所述传送机 构的传送方向呈间隔且并排地分布，若干个所述第二卡线销沿所述传送机构的传送方向呈 间隔且并排地分布，所述第一卡线销与所述第二卡线销呈平行设置，所述传送机构用于将 依次绕于所述第一卡线销和所述第二卡线销上的耳挂线传送至所述焊接工位；所述焊接机 构设置于所述机架上并位于所述焊接工位，所述焊接机构用于将口罩本体和耳挂线焊接在 一起；所述切断机构设置于所述机架上并用于切断与口罩本体焊接在一起的耳挂线。 较佳地，所述传送机构包括传送驱动机构、第一传送组件及第二传送组件，所述第 一传送组件与所述第二传送组件分别与所述传送驱动机构连接，所述传送驱动机构可同步 驱动所述第一传送组件和所述第二传送组件，所述第一卡线销设置于所述第一传送组件 上，所述第二卡线销设置于所述第二传送组件上。 较佳地，所述焊接机构包括焊接驱动机构、焊接压头及超声波模具头，所述焊接驱 动机构和所述超声波模具头分别设置于所述机架上，所述焊接驱动机构与所述焊接压头连 接，所述焊接压头位于所述超声波模具头的上方。 较佳地，所述切断机构包括切断驱动机构及切刀，所述切断驱动机构与所述切刀 4 CN 111567970 A 说　明　书 2/6 页 连接并可驱动所述切刀切断耳挂线。 较佳地，所述切断机构还包括推块及导向块，所述切断驱动机构的输出端与所述 推块连接，所述切刀可上下滑动地设置于所述推块上，所述导向块固定于所述机架上，所述 切刀可斜向上滑动地卡设于所述导向块上，借由所述切断驱动机构驱动所述推块横移，使 得所述切刀斜向上动作并切断耳挂线。 较佳地，所述推块设有第一导向销，所述切刀沿竖直方向设有竖槽，所述第一导向 销插接于所述竖槽内。 较佳地，所述导向块设有第二导向销，所述切刀设有驱动斜槽，所述第二导向销可 相对滑动地卡设于所述驱动斜槽内。 较佳地，所述切断机构还包括用于压住绕设于所述第一卡线销上的耳挂线的第一 压线块，所述第一压线块固定于所述机架上并位于所述切刀的上方，所述第一压线块的底 部设有供所述切刀切断耳挂线的刀槽。 较佳地，所述切刀的上端设有顶推面及刀口，所述刀口与所述顶推面相接并位于 所述顶推面的上方，借由所述切刀斜向上动作，以使所述顶推面将所述耳挂线顶推至所述 刀槽，以及所述刀口切断所述耳挂线。 较佳地，还包括绕线机构，所述绕线机构包括绕线驱动机构及引线件，所述绕线驱 动机构设置于所述机架上，所述绕线驱动机构的输出端与所述引线件连接，所述引线件设 有供耳挂线穿过的引线孔，借由所述传送机构传送所述第一卡线销和所述第二卡线销，以 及所述绕线驱动机构驱动所述引线件往复摆动于所述第一卡线销与所述第二卡线销之间， 以将所述耳挂线分别绕设于所述第一卡线销和所述第二卡线销上。 较佳地，还包括供料机构，所述供料机构设置于所述机架上，所述供料机构的耳挂 线的自由端穿过所述引线孔并绑定于所述第一卡线销或第二卡线销上。 较佳地，还包括脱线机构，所述脱线机构设置于所述机架上并位于所述焊接工位， 所述脱线机构可将所述焊接在口罩本体上的耳挂线勾起，以使所述耳挂线脱离所述第一卡 线销或第二卡线销。 较佳地，所述脱线机构包括驱动部及勾线部，所述驱动部设置于所述机架上并与 所述驱动部连接，借由所述驱动部驱动所述勾线部上下移动，以使所述勾线部将耳挂线勾 起。 与现有技术相比，本发明的口罩机的传送机构设有第一卡线销和第二卡线销，可 通过将耳挂线依次绕设在第一卡线销和第二卡线销上，便可快速高效地对耳挂线进行的定 长上料；通过所述传送机构将耳挂线传送至所述焊接工位，使得焊接机构将口罩本体和耳 挂线焊接在一起，通过切断机构切断与口罩本体焊接在一起的耳挂线，将多余的耳挂线切 掉，如此对口罩本体的两侧焊接耳挂线，从而可快速对口罩进行生产，生产效率高，且结构 简单。 附图说明 图1是本发明的口罩机的立体结构示意图。 图2是本发明的口罩机的俯视图。 图3是本发明的口罩机的传送机构与绕线机构的结构示意图。 5 CN 111567970 A 说　明　书 3/6 页 图4是图3中A处的放大图。 图5是本发明的口罩机的焊接机构的结构示意图。 图6是本发明的口罩机的切断机构的立体结构示意图。 图7是本发明的口罩机的切断机构在切断耳挂线前的立体结构示意图。 图8是本发明的口罩机的切断机构在切断耳挂线后的立体结构示意图。 图9是本发明的口罩机的脱线机构的结构示意图。
