技术摘要：
实施方式提供提高了连接可靠性的头悬架组件及盘装置。根据实施方式，头悬架组件具备：支承板；配线构件(40)，其设置于支承板上；头，其安装于配线构件；以及能够伸缩的压电元件(50)，其安装于配线构件。配线构件具备：金属板(44a)，其固定于支承板；和层叠构件，其具有  全部
背景技术：
作为盘装置，例如，硬盘驱动器(HDD)具备：多张磁盘，其旋转自如地配设在壳体 内；多个磁头，其对磁盘进行信息的读、写；以及头致动器，其将磁头支承为能够相对于磁盘 移动。 头致动器在顶端部具有支承磁头的多条头悬架组件。头悬架组件具有：基体板，其 一端固定于臂；加载梁，其从基体板延伸出；以及柔性件(配线构件)，其设置于加载梁和基 体板上。柔性件具有移位自如的万向节部，在该万向节部支承有磁头。 近年，提出了具有构成微致动器的压电元件的头悬架组件。压电元件安装于柔性 件。压电元件的电极例如通过导电性粘合剂而电连接且机械地连接于柔性件的导体图案， 例如导电焊盘。 在上述HDD中，有可能由于在受到来自外部的热变化时产生的热应力而在柔性件 的导电焊盘与导电性粘合剂之间发生导通不良。在发生了导通不良的情况下，电控制压电 元件的功能受损。因此，希望在导电焊盘与压电元件之间确保充分的连接强度。
技术实现要素：

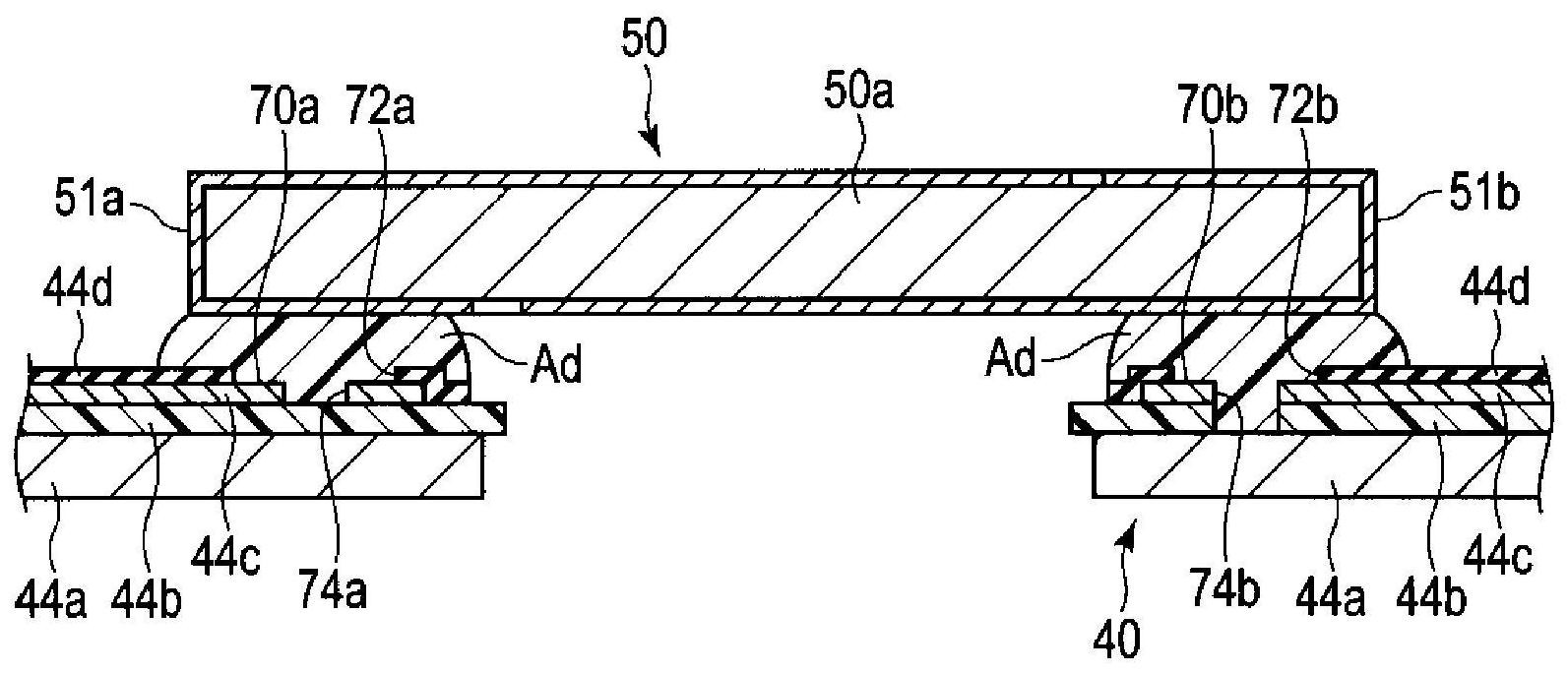

实施方式提供压电元件的连接强度高且提高了可靠性的头悬架组件及盘装置。 根据实施方式，头悬架组件具备：支承板；配线构件，其设置于所述支承板上；头， 其安装于所述配线构件；以及能够伸缩的压电元件，其安装于所述配线构件。所述配线构件 具备：金属板，其固定于所述支承板；和层叠构件，其具有第1绝缘层、层叠于第1绝缘层上的 导电层、层叠于所述导电层上的第2绝缘层、以及由所述导电层形成的至少一对连接焊盘。 在所述连接焊盘的一部分形成有开口，所述压电元件通过填充于所述压电元件与所述连接 焊盘之间和所述开口的导电性粘合剂而连接于所述连接焊盘。 附图说明 图1是实施方式的硬盘驱动器(HDD)的分解立体图。 图2是所述HDD的头悬架组件的平面图。 图3是示出所述头悬架组件的立体图。 图4是将所述头悬架组件的顶端部放大而示出的平面图。 图5是示出所述头悬架组件的柔性件的焊盘部和压电元件的分解立体图。 3 CN 111583969 A 说　明　书 2/6 页 图6是示出所述柔性件的焊盘部和压电元件的平面图。 图7是沿着图6的线A-A的所述焊盘部和压电元件的剖视图。 图8是示出第1变形例的HDD的焊盘部和压电元件的平面图。 图9是示出第2变形例的HDD的焊盘部和压电元件的平面图。 图10是示出第3变形例的HDD的焊盘部和压电元件的平面图。 图11是示出第4变形例的HDD的焊盘部和压电元件的平面图。
