技术摘要：

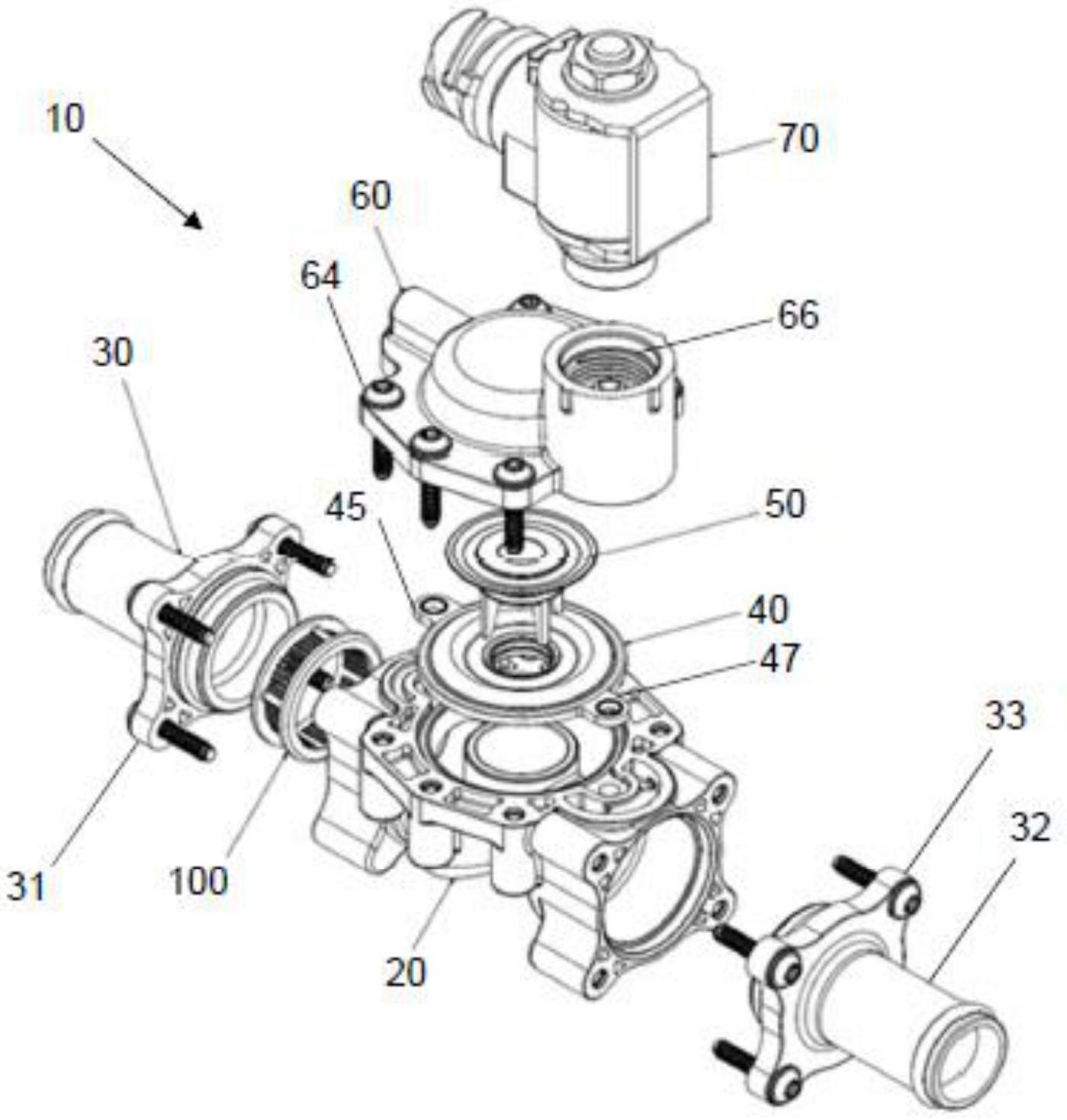

一种先导操纵隔膜阀(10)。该阀(10)具有入口(34)、出口(36)、隔膜(40)、排放通道(26)和环形过滤器(100)。排放通道(26)具有排放通道轴X。环形过滤器(100)设置在隔膜(40)的上游。排放通道(26)设置在隔膜(40)的上游。环形过滤器(100)与入口(34)轴向对准。环形过滤器(100)与  全部
背景技术：
隔膜阀是已知的。典型地，排放通道设置在隔膜上。然而，由于携带污染物或碎屑 的流体流经隔膜阀，这可能会导致堵塞。为防止此类污染物或碎屑堵塞排放通道并损害隔 膜阀的功能，会使用过滤器。然而，使用过滤器会限制流体通过阀门。 本发明旨在解决上述一个或多个问题。
技术实现要素：
本发明的各方面和实施例提供了一种如所附权利要求所要求保护的先导操纵隔 膜阀和用于车辆的冷却剂控制系统。 根据本发明的一个方面，提供了一种先导操纵隔膜阀，其具有：入口、出口、隔膜、 具有排放通道轴X的排放通道和环形过滤器，其特点在于：所述环形过滤器设置在所述隔膜 的上游，所述排放通道设置在所述隔膜的上游，所述环形过滤器与所述入口轴向对准，所述 环形过滤器与所述排放通道轴X正交对准，被设置为用于防止污染物进入所述排放通道。 本发明将所述排放通道从所述隔膜上移开，并使用所述环形过滤器防止流体中的 碎屑堵塞所述排放通道。此外，即使当污染物或碎屑开始在所述过滤器表面临时聚集时，所 述过滤器的环形形状也能使流动扰乱减到最少。 所述排放通道可以设置在阀体中。 所述环形过滤器位于至少部分由所述阀体限定的环形凹口内。这种布置意味着所 述过滤器对从所述入口到所述出口通过阀的主要的流体流动扰乱最小。通过所述阀的主要 流体流动不受所述环形过滤器的限制。 所述环形凹口可以限定在所述阀体和入口适配组件之间，使得所述环形过滤器的 内表面与所述入口适配组件和所述阀体的相应内表面保持齐平。这种布置提供了自清洁功 能，使得主要的流体流动通过所述阀，从所述入口到所述出口，冲洗所述环形过滤器的表 面，以清除可能在那里开始积聚的任何污染物或碎屑。自清洁功能意味着在所述隔膜阀的 使用寿命内无需保养所述隔膜阀。 所述环形凹口可以在所述环形过滤器和所述排放通道之间限定周向延伸通道。这 种布置确保即使所述过滤器的一部分被暂时堵塞(例如，可能已开始积聚在所述过滤器的 一部分上的任何污染物或碎屑)，流体也可以通过所述过滤器流至所述排放通道。 所述环形过滤器可以包括至少一个网状部分。 所述至少一个网状部分可以具有小于所述排放通道的直径D的网孔尺寸。这确保 排放通道不会被流经所述隔膜阀的流体携带的污染物或碎屑堵塞。否则这些污染物或碎屑 可能会导致所述隔膜失灵。 3 CN 111556941 A 说　明　书 2/4 页 所述至少一个网状部分具有小于电枢总成和电枢孔内表面之间的滑动间隙的距 离d的网孔尺寸。这确保电枢总成的滑动间隙不会被流经所述隔膜阀的流体携带的污染物 或碎屑堵塞。否则这些污染物或碎屑可能会导致所述隔膜失灵。例如，在所述隔膜阀中，先 导阀的电枢总成必须能平滑升降，否则所述隔膜阀就不能正常工作。 所述隔膜可以包括设置在第一凸耳上的排放通道孔。 根据本发明的另一方面，提供了一种用于车辆的冷却剂控制系统，该冷却剂控制 系统包括如上文所述的先导操纵隔膜阀。 在本申请的范围内，需要明确指出，上述段落、权利要求和/或以下说明书和附图 中陈述的各个方面、实施例、示例和替代方案，特别是其各个特征可以独立的或以任何组合 方式考虑。即，所有实施例和/或任何实施例的特征可以以任何方式结合和/或组合，除非这 些特征不兼容。申请人保留相应地更改任何最初提交的权利要求或提交任何相应新权利要 求的权利，包括以引用和/或合并任何其他权利要求的任何特征的权利修改任何最初提交 的权利要求，即使最初没有以这种方式提出权利要求。 附图说明 现在将参考附图仅以示例的方式描述本发明的一个或多个实施例，其中： 图1为本发明隔膜阀的透视图； 图2为图1的隔膜阀的分解图； 图3为图1的隔膜阀在关闭状态下的横截面图； 图4为本发明环形过滤器的透视图；及 图5为图1的隔膜阀在打开状态下的横截面图； 图6为车辆冷却剂系统示意图；
