技术摘要：
本发明公开了一种阶梯式分料锥盘，其特征在于：包括阶梯形撒料锥盘、上大下小的锥形托盘和若干个支脚，所述阶梯形撒料锥盘包括锥状扇形板一、竖向内连接板一、竖向外连接板一、锥状扇形板二、竖向外连接板二、竖向内连接板二、锥状扇形板三和竖向内连接板三，每个所述  全部
背景技术：
现有在立式烘干机(或立式脱硫设备)中，采用的方式是在筒内设置若干个两端尖 中间大的回转式分料锥来进行撒料操作，但在采用这种分料锥进行撒料时，只能进行平面 撒料，效果不太佳，影响烘干(或脱硫)效率。
技术实现要素：

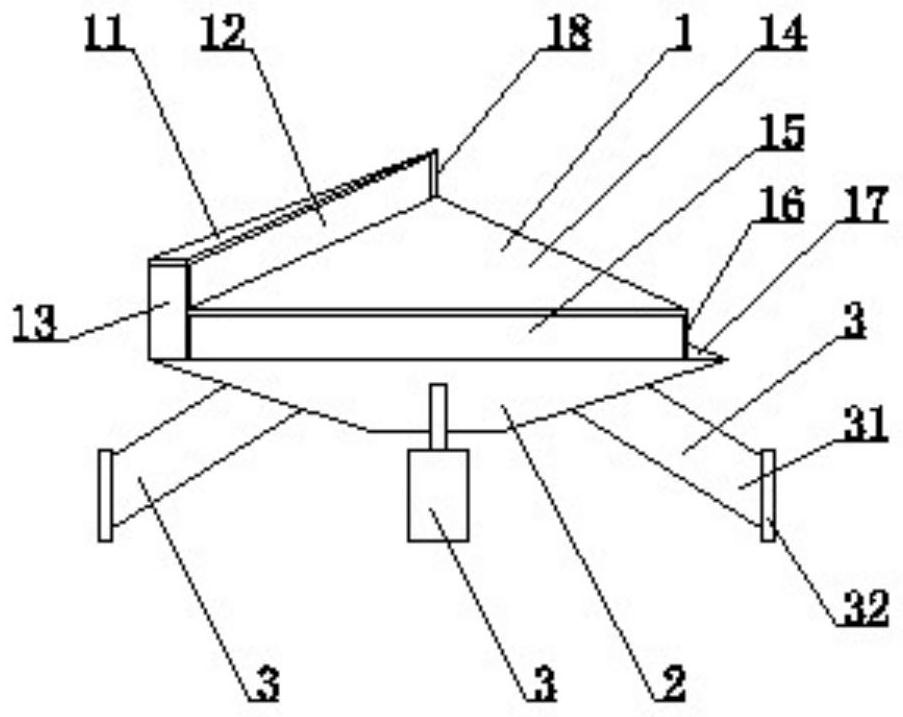

本发明的目的就是提供一种结构新颖、可实现立体撒料并可显著提高工作效率的 阶梯式分料锥盘。 为达到上述目的，本发明包括阶梯形撒料锥盘、上大下小的锥形托盘和若干个支 脚，所述阶梯形撒料锥盘包括锥状扇形板一、竖向内连接板一、竖向外连接板一、锥状扇形 板二、竖向外连接板二、竖向内连接板二、锥状扇形板三和竖向内连接板三，每个所述支脚 包括支腿和连接板，所述锥状扇形板一的外端通过竖向内连接板一与锥状扇形板二的左端 连接，所述锥状扇形板二的右端通过竖向内连接板二与锥状扇形板三的外端连接，所述锥 状扇形板一的里端通过竖向内连接板三与锥状扇形板三的里端连接，所述锥状扇形板一的 下端通过竖向外连接板一与锥形托盘的上端连接，所述锥状扇形板二的下端通过竖向外连 接板二与锥形托盘的上端连接，所述锥状扇形板三的下端与锥形托盘的上端连接，若干个 所述支脚周向均布地焊装于锥形托盘的外锥面上。 本发明由于采用了由阶梯形撒料锥盘、上大下小的锥形托盘和若干个支脚组成的 阶梯式分料结构，这样，当物料自上而下落入阶梯形撒料锥盘时，通过相互错开的具有高度 差的锥状扇形板一、锥状扇形板二和锥状扇形板三后，便会产生相互错开的立体撒料效果， 从而显著提高工作效率。本发明结构新颖，可实现立体撒料并可显著提高工作效率。 附图说明 图1是本发明的主视图。 图2是本发明的俯视图。
