技术摘要：
本发明公开了一种显示屏状态切换装置及显示屏，涉及电子设备技术领域。包括控制器、安装座，以及设置在所述安装座上的驱动组件和旋转组件，所述控制器与所述驱动组件电连接，所述驱动组件与所述旋转组件传动连接，所述旋转组件与所述安装座转动连接，所述旋转组件用于  全部
背景技术：
随着国民经济和技术的发展，带有显示屏的电子产品越来越被普及运用，特别是 互联网电视和电脑更是这样。在家庭生活中，不管是办公还是娱乐都具有重要的地位。通 常，家庭使用的显示屏安装形式大体分为两种，分别为壁挂安装和支撑座安装两种主流的 形式。但这样的安装方式使得显示屏的摆放姿态趋于固定，随着人们生活水平的不断提高， 需求也更加多样化，现有显示屏的设置安装形式已经不能满足人们的需求。 目前，随着影音视频的快速发展，以及无纸化办公的进一步普及，对显示屏的要求 也逐渐增多。例如，目前的视频主要分为横屏拍摄和竖屏拍摄两种，特别是视频互动或者是 观看自制的娱乐小视频等，竖屏拍摄居多。而文档的拍摄也分为横屏拍摄和竖屏拍摄两种。 当使用电脑或电视观看横屏拍摄的视频文件时，没有什么不适的感觉。但是，观看竖屏拍摄 的视频文件时，不能将显示屏切换为竖屏模式观看，影响用户的观看体验。
技术实现要素：

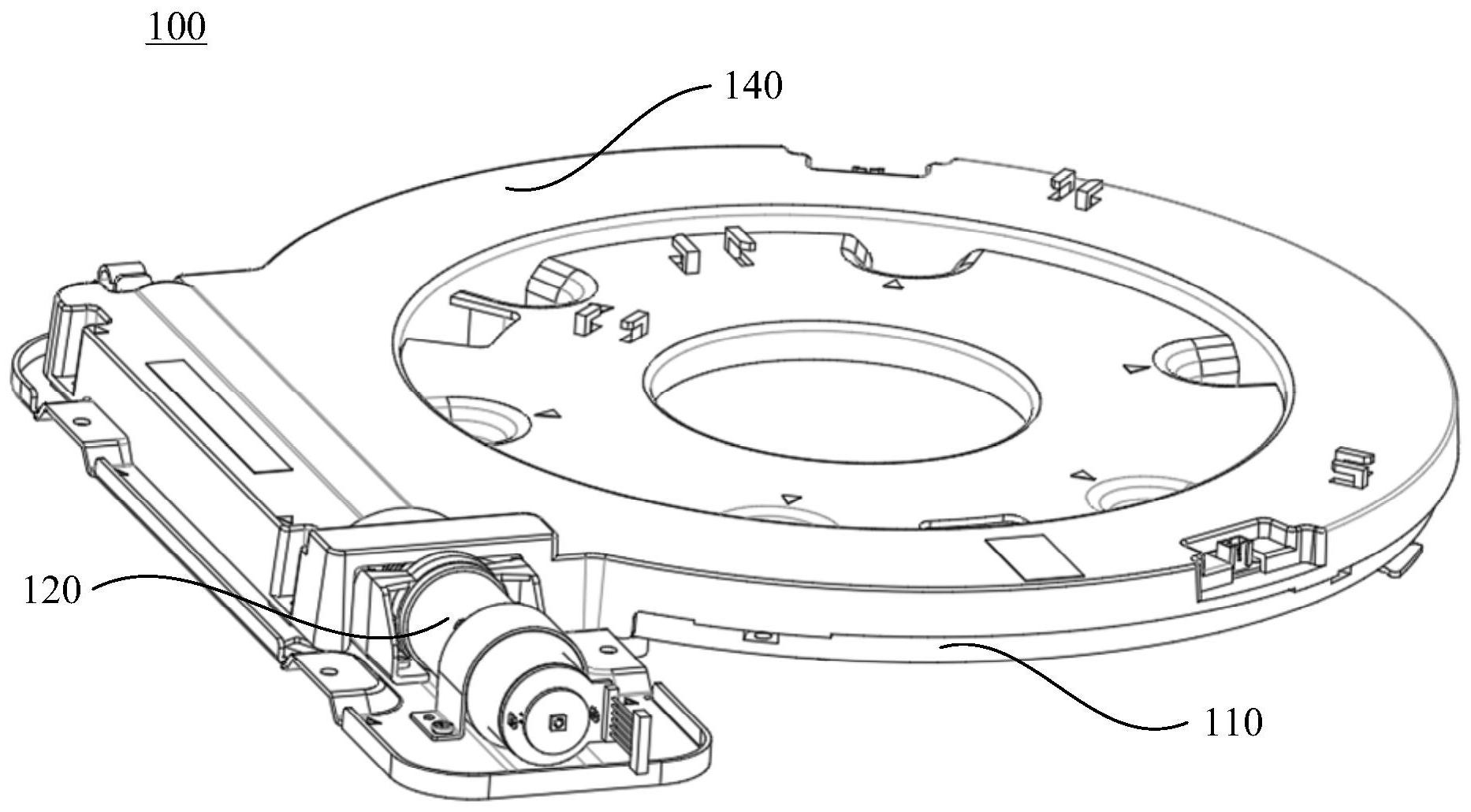

本发明的目的在于提供一种显示屏状态切换装置及显示屏，能够根据需要切换显 示屏的横屏模式或竖屏模式，进而提升用户体验。 本发明的实施例是这样实现的： 本发明实施例的一方面，提供一种显示屏状态切换装置，包括控制器、安装座，以 及设置在所述安装座上的驱动组件和旋转组件，所述控制器与所述驱动组件电连接，所述 驱动组件与所述旋转组件传动连接，所述旋转组件与所述安装座转动连接，所述旋转组件 用于和显示屏固定连接，以使所述显示屏跟随所述旋转组件同步转动。 可选地，所述安装座包括相互连接的第一固定座和第二固定座，所述第一固定座 上设置有所述驱动组件，所述第二固定座上设置有圆形过孔，所述旋转组件包括固定连接 的弧形传动件和转动件，所述弧形传动件与所述驱动组件传动连接，所述转动件通过所述 圆形过孔与所述第二固定座转动连接。 可选地，所述显示屏状态切换装置还包括与所述控制器电连接的蓝牙组件，所述 驱动组件包括电机以及与所述电机传动连接的蜗杆，所述蜗杆上设置有第一斜齿，所述弧 形传动件的外圈设置有第二斜齿，所述第一斜齿与所述第二斜齿啮合传动。 可选地，所述驱动组件还包括齿轮箱和联轴器，所述齿轮箱的输入端与所述电机 连接，所述齿轮箱的输出端通过所述联轴器与所述蜗杆的一端连接，所述蜗杆的两端分别 设置有第一轴承座和第二轴承座，所述第一轴承座和所述第二轴承座分别与所述第一固定 座固定连接。 可选地，所述电机通过第一固定扣与所述第一固定座固定连接，所述齿轮箱的壳 3 CN 111578105 A 说　明　书 2/7 页 体通过第二固定扣与所述第一固定座固定连接，所述电机与所述第一固定扣之间设置有第 一弹性件，所述壳体与所述第二固定扣之间设置有第二弹性件。 可选地，所述第二固定座上分别设置有第一限位开关和第二限位开关，所述弧形 传动件的长度大于九十弧度，且所述弧形传动件的两端分别设置有第一凸起和第二凸起， 所述第一凸起与所述第一限位开关对应，所述第二凸起与所述第二限位开关对应，以使转 动件往复转动的角度为90°。 可选地，所述旋转组件还包括连接件，所述连接件与所述转动件固定设置，所述连 接件侧边设置有止挡部，所述第二固定座上对应设置有两个限位柱，以使转动件往复转动 的角度为90°。 可选地，所述转动件为圆形，所述转动件的外圈设置有第一环形凹槽，所述第二固 定座形成所述圆形过孔的壁面对应设置有第二环形凹槽，所述转动件与所述第二固定座之 间设置有保持架以及在所述保持架内均布设置的多个滚动件，所述滚动件位于所述第一环 形凹槽和所述第二环形凹槽形成的容置空间内。 可选地，所述显示屏状态切换装置还包括防护壳，所述防护壳设置在所述安装座 上，以使所述驱动组件和所述弧形传动件位于所述防护壳和所述安装座之间。 本发明实施例的另一方面，提供一种显示屏，包括显示屏本体，以及如上所述任意 一项所述的显示屏状态切换装置，所述显示屏状态切换装置的旋转组件与所述显示屏本体 固定连接。 本发明实施例的有益效果包括： 本发明实施例提供的显示屏状态切换装置及显示屏，通过将驱动组件与旋转组件 传动连接，且旋转组件与安装座转动连接。当驱动组件运动时，可以带动旋转组件运动，由 于旋转组件与安装座转动连接，使得驱动组件只能带动旋转组件，使旋转组件与安装座之 间发生相对转动。由于旋转组件用于和显示屏固定连接，在旋转组件转动时，使显示屏跟随 旋转组件同步转动。控制器与驱动组件电连接，当控制器接收到对应的指令时，可以控制驱 动组件的停止和运动，从而实现驱动组件带动旋转组件在预设角度内来回转动，以根据用 户需要切换显示屏的横屏模式或竖屏模式，进而提升用户体验。 附图说明 为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附 图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对 范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这 些附图获得其他相关的附图。 图1为本发明实施例提供的显示屏状态切换装置的结构示意图之一； 图2为本发明实施例提供的显示屏状态切换装置的内部结构示意图； 图3为本发明实施例提供的第二固定座与转动件连接的爆炸图； 图4为本发明实施例提供的驱动组件的爆炸图； 图5为本发明实施例提供的显示屏状态切换装置的结构示意图之二。 图标：100-显示屏状态切换装置；110-安装座；112-第一固定座；114-第二固定座； 1142-圆形过孔；1144-第二环形凹槽；1146-第一限位开关；1147-第二限位开关；1148-限位 4 CN 111578105 A 说　明　书 3/7 页 柱；120-驱动组件；121-电机；122-蜗杆；1222-第一斜齿；123-齿轮箱；124-联轴器；125-第 一固定扣；1252-第一弹性件；126-第二固定扣；1262-第二弹性件；127-第一轴承座；128-第 二轴承座；130-旋转组件；132-弧形传动件；1322-第二斜齿；1324-第一凸起；1326-第二凸 起；134-转动件；1342-第一环形凹槽；136-保持架；138-滚动件；139-连接件；1392-止挡部； 140-防护壳。
