技术摘要：
本发明公开了一种钻攻机上乳化液的磁性过滤器，包括过滤筒，过滤筒的上端成型有环形的挡圈，过滤筒内插接有圆环形的永磁铁套管，永磁铁套管的上端抵靠在挡圈上，永磁铁套管的下端抵靠在圆环形的底环，底环的外壁上成型有辐杆，辐杆的外端固定在过滤筒的外壁上；底环下  全部
背景技术：
目前的钻攻机一般是指兼备钻孔和攻纹功能的机加工设备。一些钻攻机在钻孔过 程中需要对钻头进行冷却，从而现有一些钻攻机上配设有利用蛇形管喷射乳化液的结构， 其乳化液可以重新回收利用，但需要对乳化液过滤，去除乳化液中的切屑，因为常见加工的 工件为磁性材质，从而一般采用设有过滤孔和磁棒的过滤器，利用磁棒进行吸附切屑，过滤 孔过滤乳化液，但钻屑会积聚在过滤器内，需要定期清理过滤器，过滤器的清理较为不便。
技术实现要素：

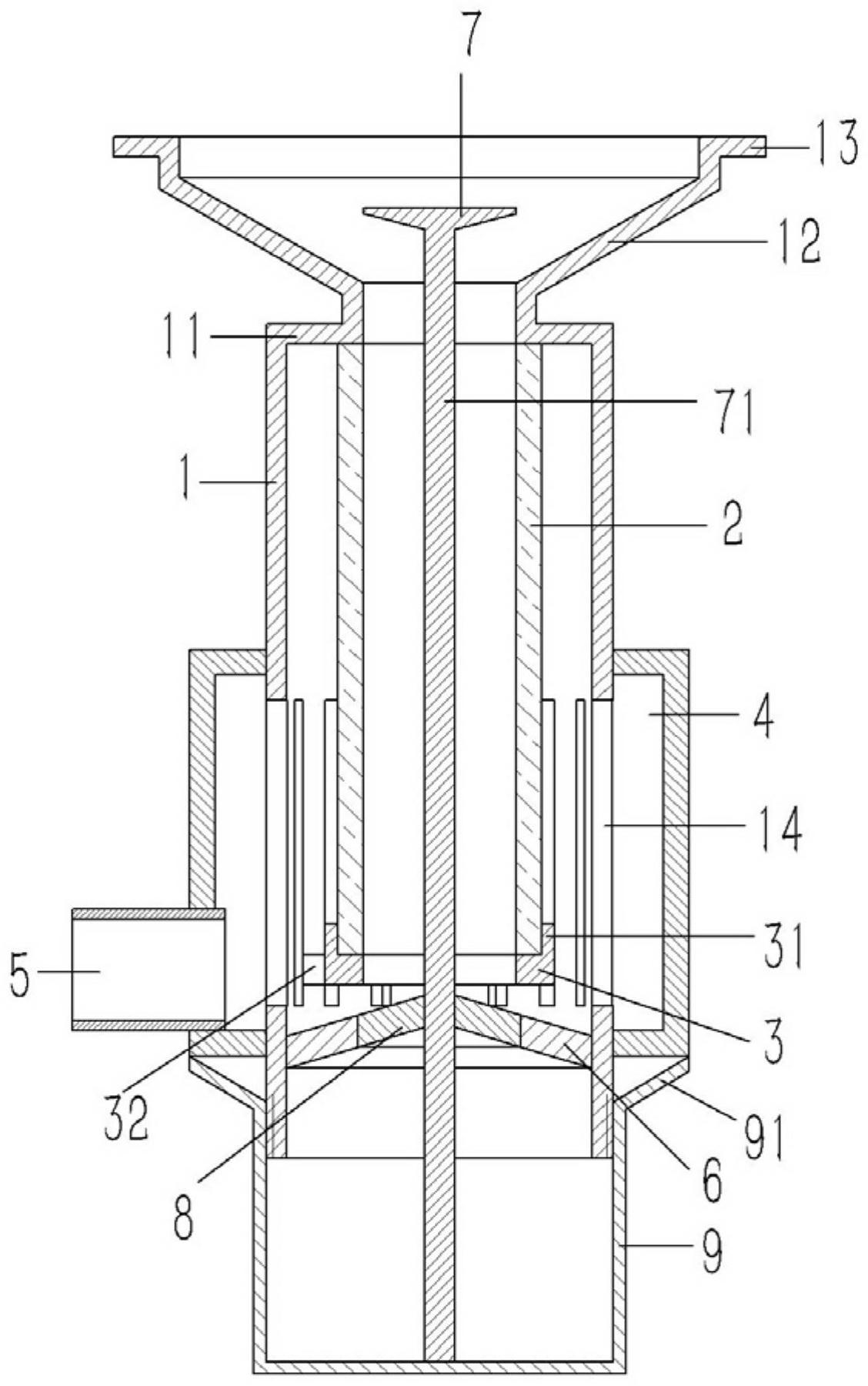

本发明的目的就是针对现有技术之不足，而提供了一种钻攻机上乳化液的磁性过 滤器，其方便对过滤器过滤阻截的切屑进行清理。 为实现上述目的，本发明采用的技术方案如下： 一种钻攻机上乳化液的磁性过滤器，包括直筒型的过滤筒，过滤筒的上端成型有 环形的挡圈，挡圈的内圈上成型有圆锥形的导流斗；所述过滤筒内插接有圆环形的永磁铁 套管，永磁铁套管的上端抵靠在挡圈上，永磁铁套管的下端抵靠在圆环形的底环，底环的外 壁上成型有若干辐杆，辐杆的外端固定在过滤筒的外壁上；所述底环下侧的过滤筒内固定 有圆锥形的导流板，导流板的中部插接有圆锥形的密封板，密封板的外圈抵靠在导流板的 内圈上；所述过滤筒的导流斗内插接有圆形的刮板，刮板的下端面上成型有竖直的导杆，导 杆插接在永磁铁套管内并露出过滤筒的下端面，导杆的下端固定有圆筒形的接料斗，接料 斗螺接在过滤筒的下端； 所述的密封板插套固定在导杆上，导流板上侧的过滤筒外壁上成型有若干过滤 槽，过滤槽外侧的过滤筒上插套固定有截面呈“匚”字形的集水套，集水套上插接固定有排 水管。 优选的，所述过滤筒的中心轴线、永磁铁套管的中心轴线、底环的中心轴线、密封 板的中心轴线、刮板的中心轴线、导杆的中心轴线和接料斗的中心轴线均相重合。 优选的，所述过滤筒上挡圈内圈的直径等于永磁铁套管内壁的直径，永磁铁套管 内壁的直径等于底环内圈的直径，永磁铁套管内壁的直径等于刮板的直径；所述密封板外 圈的直径不小于永磁铁套管内壁的直径。 优选的，所述底环上端面的外圈成型有定位套，永磁铁套管插接在定位套内。 优选的，所述的过滤槽绕过滤筒的中心轴线呈环形均匀分布，过滤槽的长度小于 集水套的长度，集水套两端分布在过滤槽的上、下两端。 优选的，所述的接料斗螺接在过滤筒的外侧，接料斗的上侧边成型有圆锥形的折 边，折边抵靠在集水套上。 3 CN 111546127 A 说　明　书 2/3 页 优选的，所述过滤筒挡圈的上侧边上成型有截面呈L型的承托环。 本发明的有益效果在于：其提出了一种新结构的过滤器，过滤器采用磁性套管代 替磁棒，能方便实现对过滤器内切屑的清理。 附图说明 图1为本发明立体的结构示意图； 图2为本发明正视的结构示意图； 图3为图2中A-A处的剖视结构示意图。 图中：1、过滤筒；11、挡圈；12、导流斗；13、承托环；14、过滤槽；2、永磁铁套管；3、底 环；31、定位套；32、辐杆；4、集水套；5、排水管；6、导流板；7、刮板；71、导杆；8、密封板；9、接 料斗；91、折边。
