技术摘要：
本发明提供了一种新型弹簧结构坐垫，包括弹簧结构体，所述弹簧结构体的外侧设有复合填充层；复合填充层的外侧设有外包层；弹簧结构体包括底板、网板、锥形弹簧和蛇形弹簧；网板包括若干活动板和尼龙绳；若干活动板呈矩阵排列且每个横排和竖排上的多个活动板之间均通过  全部
背景技术：
现有的座椅坐垫多为泡沫海绵填充结构，长时间使用后容易塌陷变形。也有座椅 坐垫为弹簧结构，但坐垫内的弹簧对力的分散性差，使坐垫受力不均匀，长期使用后局部弹 簧容易失去活性。
技术实现要素：

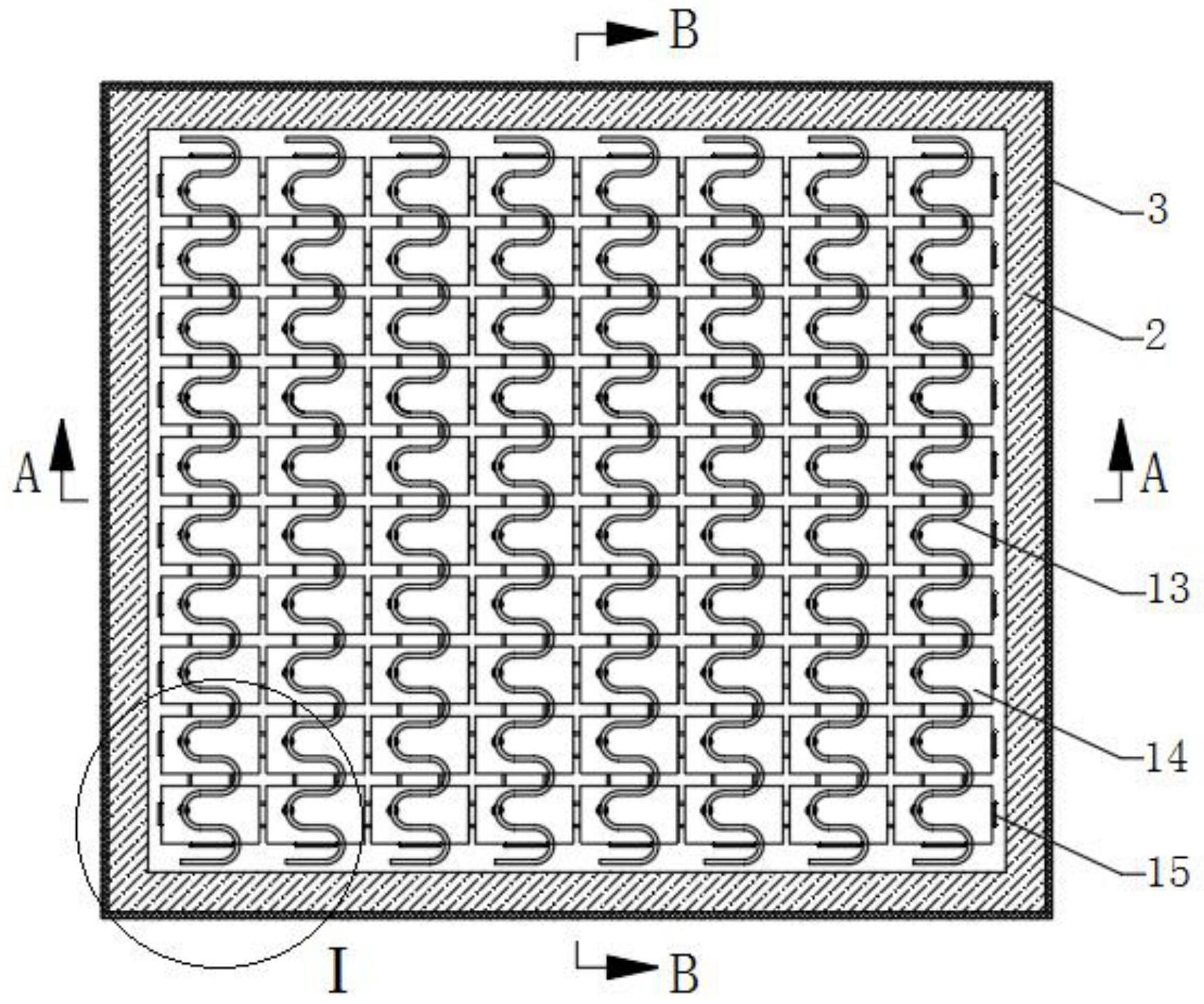

针对现有座椅坐垫存在受力不均匀、舒适性和恢复性差的问题，本发明提出一种 新型弹簧结构坐垫。 本发明通过以下技术方案实现： 一种新型弹簧结构坐垫，包括弹簧结构体，所述弹簧结构体的外侧设有复合填充层，复 合填充层能增大坐垫舒适度；所述复合填充层的外侧设有外包层，外包层能保护复合填充 层、提高坐垫的质感和美感； 所述弹簧结构体包括底板、网板、锥形弹簧和蛇形弹簧；所述网板与底板平行设置，且 网板包括若干活动板和尼龙绳；若干活动板呈矩阵排列，且每个横排和每个竖排上的多个 活动板之间均通过尼龙绳串联，具体地，形如麻将席，该种结构能提高网板的活动性和连贯 性；每个活动板与底板之间均设有两个锥形弹簧，且两个锥形弹簧之间呈颠倒状，也即是两 个锥形弹簧的大头端和小头端方向相反，每个锥形弹簧的两端分别与活动板与底板固定连 接；若干活动板与底板之间的若干锥形弹簧中，横排和竖排上相邻两个锥形弹簧之间均呈 颠倒状，该结构能减小相邻锥形弹簧之间、相邻活动板之间的间隔； 呈矩阵排列的若干活动板的每个竖排上均设有蛇形弹簧，蛇形弹簧与同一竖排上的多 个活动板之间均通过点焊连接或点粘接，在此需要说明的是，点焊连接和点粘接是指，蛇形 弹簧与活动板之间的连接段较小，若蛇形弹簧与活动板之间连接段较大则会降低蛇形弹簧 的弯曲和弹性；该种结构能使若干锥形弹簧分散受力，能提高网板受力的均衡性，便于网板 卸力后恢复。 进一步限定，所述复合填充层由内层至外层包括中软海绵层、高回弹海绵层和羽 绒层，在此需要说明的是，靠近弹簧结构体为内。 进一步限定，所述外包层由天然棉麻混纺、真皮或PU皮料制成。 进一步限定，所述底板由金属材料制成，具体地，可由轻质铝合金制成。 进一步限定，所述活动板由金属材料制成，具体地，可由轻质铝合金制成。 进一步限定，所述蛇形弹簧与活动板之间通过点焊连接。 进一步限定，所述活动板由塑料、竹质或木质材料制成。 进一步限定，所述蛇形弹簧与活动板之间通过点粘接。 进一步限定，所述底板和活动板上分别设有与锥形弹簧两端直径相匹配的定位 3 CN 111568115 A 说　明　书 2/3 页 槽，锥形弹簧的两端分别固定在定位槽内，定位槽能提高锥形弹簧与底板和活动板之间连 接的稳固性，便于定位安装锥形弹簧；具体地，锥形弹簧的两端分别在定位槽内焊接固定或 粘接固定，锥形弹簧与底板之间可焊接或粘接，当活动板为金属材质时，锥形弹簧与活动板 之间可焊接或粘接，当活动板为塑料、竹质或木质材料时，锥形弹簧与活动板之间可粘接。 由上述技术方案可知，本发明提供的一种新型弹簧结构坐垫，有益效果在于：该弹 簧结构坐垫乘坐舒适、结构安全稳固；呈矩阵排列的若干活动板、若干活动板与底板之间设 置若干锥形弹簧、相邻两个锥形弹簧之间均呈颠倒状，该种结构能使该弹簧结构坐垫均匀 受力、若干锥形弹簧分散受力，能提高舒适度，能使该弹簧结构坐垫卸力后恢复性好、经久 耐用。 附图说明 为了更清楚地说明本发明
