技术摘要：

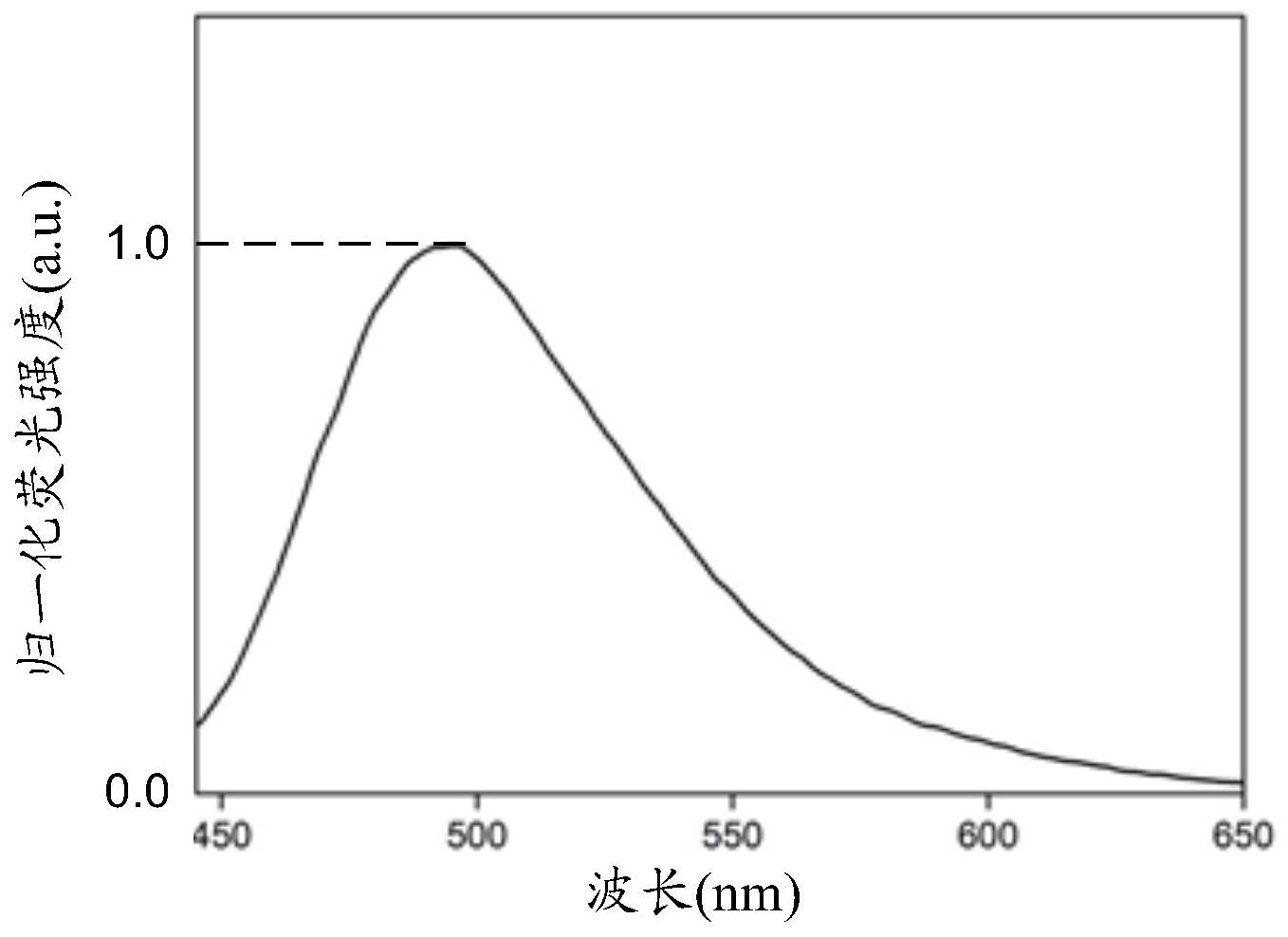

本发明公开了一种荧光颗粒分散体、其制备方法及驱油材料、示踪材料，由于酚类化合物与含有多胺基的胺基化合物反应，生成具有荧光性能的荧光物质。因此在将包含荧光物质的荧光颗粒分散体作为驱油材料时，可通过检测荧光快速准确地实现对水驱前缘和荧光颗粒分散体的波及  全部
背景技术：
油田水驱、聚合物微凝胶或聚合物微球驱油广泛用于油田开发，但目前对于聚合 物微球或凝胶没有简单、方便的检测手段，使得在地层中的水驱前缘以及聚合物微凝胶或 聚合物微球的波及范围很难监测。因此，设计制备新型驱油材料，使该驱油材料能在产出液 中被快速准确的检测出，对解决地层中的水驱前缘以及聚合物微凝胶或聚合物微球的波及 范围监测难题有很大的帮助。
技术实现要素：
针对相关技术中存在的上述不足，本发明实施例提供了一种荧光颗粒分散体、其 制备方法及驱油材料、示踪材料。 具体地，根据本发明的一个方面，本发明实施例提供了一种荧光颗粒分散体的制 备方法，所述荧光颗粒分散体包括分散在水中的荧光物质，所述制备方法包括以下步骤： 在氧化剂存在的条件下，通过使酚类化合物与胺基化合物在水中在0℃～100℃的 温度下混合0.5小时以上，获得所述荧光颗粒分散体； 其中，所述酚类化合物选自：对苯二酚、间苯二酚、邻苯二酚、多巴胺和多巴胺衍生 物中的任意一种或其组合； 所述胺基化合物选自 聚乙烯亚胺和环乙胺中的任意 一种或其组合，n为正整数，R1、R2各自独立地选自H或烷基。 可选地，在本发明实施例提供的上述制备方法中，使酚类化合物与胺基化合物在 水中在0℃～100℃的温度下混合0.5小时以上，获得所述荧光颗粒分散体的步骤，具体包 括： 将酚类化合物与胺基化合物在水中在0℃～100℃的温度下混合0.5小时以上，获 得水相； 将所述水相与油相进行混合，获得所述荧光颗粒分散体。 根据本发明的另一方面，本发明实施例还提供了一种荧光颗粒分散体的制备方 法，所述荧光颗粒分散体包括分散在水中的荧光物质，所述制备方法包括以下步骤： 在氧化剂存在的条件下，通过使水溶性可聚合单体、聚合引发剂、酚类化合物与胺 基化合物在水中在0℃～100℃的温度下混合0.5小时以上，获得所述荧光颗粒分散体； 其中，所述酚类化合物选自：对苯二酚、间苯二酚、邻苯二酚、多巴胺和多巴胺衍生 物中的任意一种或其组合； 4 CN 111574996 A 说　明　书 2/7 页 所述胺基化合物选自 聚乙烯亚胺和环乙胺中的任意 一种或其组合，n为正整数，R1、R2各自独立地选自H或烷基。 可选地，在本发明实施例提供的上述制备方法中，使水溶性可聚合单体、聚合引发 剂、酚类化合物与胺基化合物在水中在0℃～100℃的温度下混合0.5小时以上，获得所述荧 光颗粒分散体的步骤，具体包括： 水溶性可聚合单体、聚合引发剂、酚类化合物与胺基化合物在水中在0℃～100℃ 的温度下混合0.5小时以上，得到水相； 将所述水相与油相进行混合，获得所述荧光颗粒分散体。 根据本发明的另一方面，本发明实施例还提供了一种荧光颗粒分散体的制备方 法，所述荧光颗粒分散体包括分散在水中的荧光物质，所述制备方法包括以下步骤： 在氧化剂存在的条件下，通过使水溶性可聚合单体、聚合引发剂、与胺基化合物在 水中在0℃～100℃的温度下混合0.5小时以上，获得水相； 所述水相、油相和酚类化合物在0℃～100℃的温度下混合0.5小时以上，获得所述 荧光颗粒分散体； 其中，所述酚类化合物选自：对苯二酚、间苯二酚、邻苯二酚、多巴胺和多巴胺衍生 物中的任意一种或其组合； 所述胺基化合物选自 聚乙烯亚胺和环乙胺中的任意 一种或其组合，n为正整数，R1、R2各自独立地选自H或烷基。 可选地，在本发明实施例提供的上述制备方法中，所述荧光颗粒分散体为乳液或 者悬浮液的形式。 可选地，在本发明实施例提供的上述制备方法中，所述荧光颗粒分散体中包含表 面活性剂。 根据本发明的另一方面，本发明实施例还提供了一种荧光颗粒分散体，所述荧光 颗粒分散体采用上述制备方法获得。 根据本发明的另一方面，本发明实施例还提供了一种驱油材料，所述驱油材料为 上述荧光颗粒分散体。 根据本发明的另一方面，本发明实施例还提供了一种示踪材料，所述示踪材料为 上述荧光颗粒分散体。 本发明有益效果如下： 在本发明实施例中，酚类化合物与含有多胺基的胺基化合物反应，生成具有荧光 性能的荧光物质。因此在将包含荧光物质的荧光颗粒分散体作为驱油材料时，可通过检测 荧光快速准确地实现对水驱前缘和荧光颗粒分散体的波及范围的监测，提高石油采收率； 在将包含荧光物质的荧光颗粒分散体作为示踪材料用于油田水驱开发时，利用荧光性能可 在产出液中快速的被检测出。 附图说明 图1为本发明实施例1提供的荧光颗粒分散体的荧光光谱图； 5 CN 111574996 A 说　明　书 3/7 页 图2为本发明实施例1提供的荧光颗粒分散体所含荧光颗粒的粒径分布图； 图3为本发明实施例2提供的荧光颗粒分散体的荧光光谱图； 图4为本发明实施例2提供的荧光颗粒分散体所含荧光颗粒的粒径分布图； 图5为本发明实施例3提供的荧光颗粒分散体的荧光光谱图； 图6为本发明实施例3提供的荧光颗粒分散体所含荧光颗粒的粒径分布图； 图7为本发明实施例4提供的荧光颗粒分散体的荧光光谱图； 图8为本发明实施例4提供的荧光颗粒分散体所含荧光颗粒的粒径分布图。
