技术摘要：

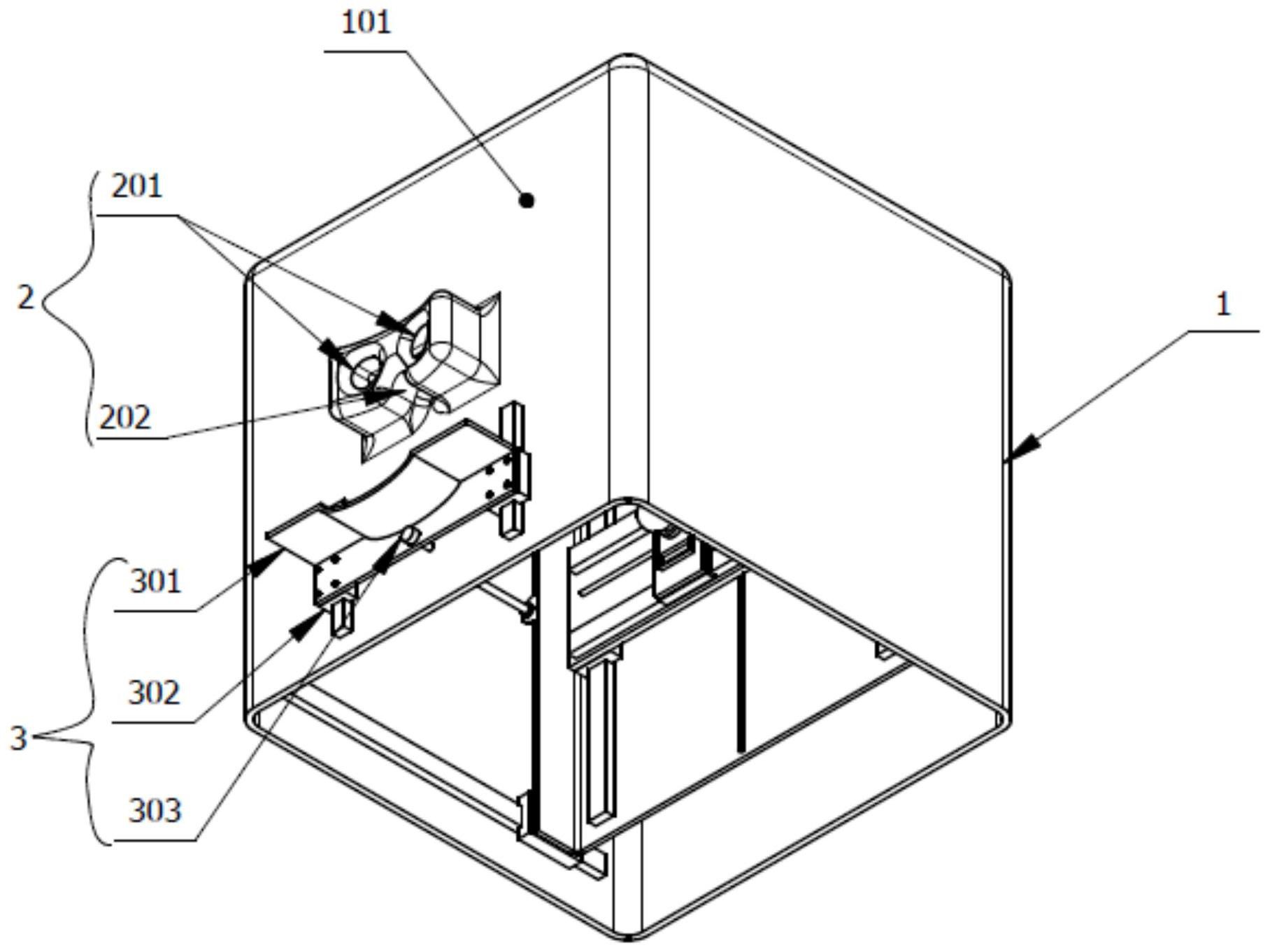

本发明公开了一种眼科用视力康复练习设备，包括外壳、目镜、托架模块、传动模块、目标体模块和电源控制模块；所述外壳的敞口位于底部，所述目镜和托架模块设置在所述外壳的正侧面，所述传动模块和目标体模块位于所述外壳内部。本发明能够使患者更容易持续地视线追踪目  全部
背景技术：
】 眼部肌肉锻炼能够缓解眼部压力，对眼科疾病患者在康复期具有辅助效果。现有 的康复练习主要原理是相同的，即设定一个目标物体，让患者的视线焦点主动追踪移动的 目标物体，从而实现眼部肌肉的锻炼。 在实现这一工作原理上，现有的康复练习设备结构形式多样，通过充分检索现有 技术，发现目前此类设备存在如下缺陷：现有设备的目标物体存在于具有可视背景的环境 中，会使得患者在视线跟踪的过程中极易受到外部环境的干扰而使视线焦点偏移，难以完 整连续的完成练习，降低了康复练习效果。 为了解决这一问题，现在亟待开发一种新的眼科用视力康复练习设备。 【
技术实现要素：
】 本发明的目的就是解决现有技术中的问题，提出一种眼科用视力康复练习设备， 能够使患者更容易持续地视线追踪目标物体，提高康复练习的效果。 为实现上述目的，本发明提出了一种眼科用视力康复练习设备，包括外壳、目镜、 托架模块、传动模块、目标体模块和电源控制模块；所述外壳的敞口位于底部，所述目镜和 托架模块设置在所述外壳的正侧面，所述传动模块和目标体模块位于所述外壳内部；所述 目镜模块包括视线通孔和鼻梁槽；所述托架模块包括托架、托架滑轨和托架紧定螺钉，所述 托架滑轨有两个，平行分布并固定在所述目镜下方的外壳正侧面上，所述托架的侧壁两端 分别与所述托架滑轨的滑块固定连接，所述托架的平板上设置有圆弧槽，所述托架紧定螺 钉与托架螺纹连接，旋紧所述托架紧定螺钉可使得所述托架固定在所述外壳上；所述传动 模块包括前后传动组件、上下传动组件和左右传动组件；所述前后传动组件包括第一滑轨、 第一丝杆电机和第一滑板，所述第一滑轨具有四根，且每两根一组并固定在外壳两相对的 内侧壁上，所述第一丝杆电机位于其中一组第一滑轨之间并通过电机支架固定在所述外壳 的内侧壁上，所述第一滑板两侧折弯形成折弯板，所述折弯板与四根第一滑轨上的滑块固 定连接，所述折弯板上还设置有第一丝杆托架，所述第一丝杆电机上的丝杆穿过所述第一 丝杆托架，且第一丝杆电机上的丝杆螺母与所述第一丝杆托架固定连接；所述第一滑轨与 所述外壳的正侧面垂直分布；所述上下传动组件包括两根第二滑轨、第二丝杆电机和第二 滑板，所述第二滑轨竖直布置并固定在所述第一滑板的两侧，所述第二滑板的两端与第二 滑轨的滑块固定连接，所述第二丝杆电机位于两根第二滑轨之间，且通过电机支架固定在 所述第一滑板上，所述第二滑板上设置有第二丝杆托架，所述第二丝杆电机的丝杆穿过所 述第二丝杆托架且第二丝杆电机的丝杆螺母与所述第二丝杆托架固定连接；所述左右传动 组件包括两根第三滑轨、第三丝杆电机和第三滑板，所述第三滑轨固定在所述第二滑板的 两侧，所述第三丝杆电机位于第三滑轨之间并通过电机支架固定在所述第二滑板上，所述 3 CN 111544270 A 说　明　书 2/3 页 第三滑板上设置有第三丝杆托架，所述第三丝杆电机的丝杆穿过所述第三丝杆托架，且第 三丝杆电机上的丝杆螺母与所述第三丝杆托架固定连接；所述目标体模块包括目标体托 架、和灯泡，所述目标体托架上设置有灯泡安装座、开关和电池座，所述灯泡安装在所述灯 泡安装座中，所述灯泡经灯泡安装座，与开关和电池座依次通过导电介质连接，所述电池座 中安装有电池；所述电源控制模位于所述外壳外部，包括开关电源和由开关电源供电的电 机驱动板，所述第一丝杆电机、第二丝杆电机和第三丝杆电机的导线均通过外壳穿出并连 接在电机驱动板上，且穿出处需密封处理。 作为优选，所述目镜位于所述外壳的正侧面的中心处。 作为优选，所述第一丝杆托架具有两个，分别位于折弯板的两侧，相应的，所述第 一丝杆电机具有两个。 作为优选，所述外壳底部的敞口处固定有底盖。 本发明的有益效果：本发明通过设置一个处于密封空间中的自发光目标体，并通 过设计三轴传动对目标体进行驱动，从而可以使眼部患者在黑暗环境中对目标体进行视线 追踪，目标体运动灵活，无背景环境信息对患者进行干扰，提升了康复练习的效果。 本发明的特征及优点将通过实施例结合附图进行详细说明。 【附图说明】 图1是本发明的整体结构示意图； 图2是本发明的正视图； 图3是图2中的A-A剖视图； 图4是本发明的左视图； 图5是图4中的C-C剖视图。 图中：1-外壳、2-目镜、3-托架模块、4-第一滑轨、5-第二滑轨、6-第三滑轨、7-第一 滑板、8-第二滑板、9-目标体托架、10-第三滑板、11-第二丝杆电机、12-第三丝杆电机、13- 灯泡、14-第一丝杆电机、101-正侧面、201-视线通孔、202-鼻梁槽、301-托架、302-托架滑 轨、303-托架紧定螺钉、701-第一丝杆托架、901-电池槽。 【
