技术摘要：
本发明公开了一种水性蓄能发光涂料及其制备方法、施工方法，该涂水性蓄能发光料包括如下重量份数的组分：丙烯酸乳液35‑40，有机硅乳液5‑12，水12‑15，超长余辉发光涂料30‑50，润湿剂0.2‑0.4，成膜助剂2‑6，增稠剂0.2‑0.4，分散剂0.1‑0.4，消泡剂0.1‑0.4；将上  全部
背景技术：
以前，人们使用的蓄能发光材料是由硫化锌晶体组成的，因其中加入了少量铜或 放射性元素镭、钷和钴等同位素，该类材料不仅化学稳定性差、发光亮度低、发光时间短，而 且对环境、人体有很大的危害性。 目前的蓄能发光涂料多是以溶剂型树脂为基料，它的出现打破了近百年来国内外 发光材料以硫化物为主的传统，引发了第三次发光材料的革命浪潮，大大拓宽了发光材料 的应用和使用范围，现如今，蓄能发光涂料主要运用于公路照明以及广告上。但是施工时， 其中的有机溶剂挥发到大气中，造成环境污染。 随着环保意识的崛起，以水性涂料为代表的环境友好型涂料得到越来越多的重 视，水性涂料是发展趋势，水性涂料是用水作溶剂或者作分散介质的涂料，水性涂料与环保 蓄能发光材料的结合使用，更是能达到双赢的目的。 目前水性蓄能发光涂料的发光时间不长，亮度不高，不能满足广告和公路路牌等 应用场景中的应用需求。
技术实现要素：

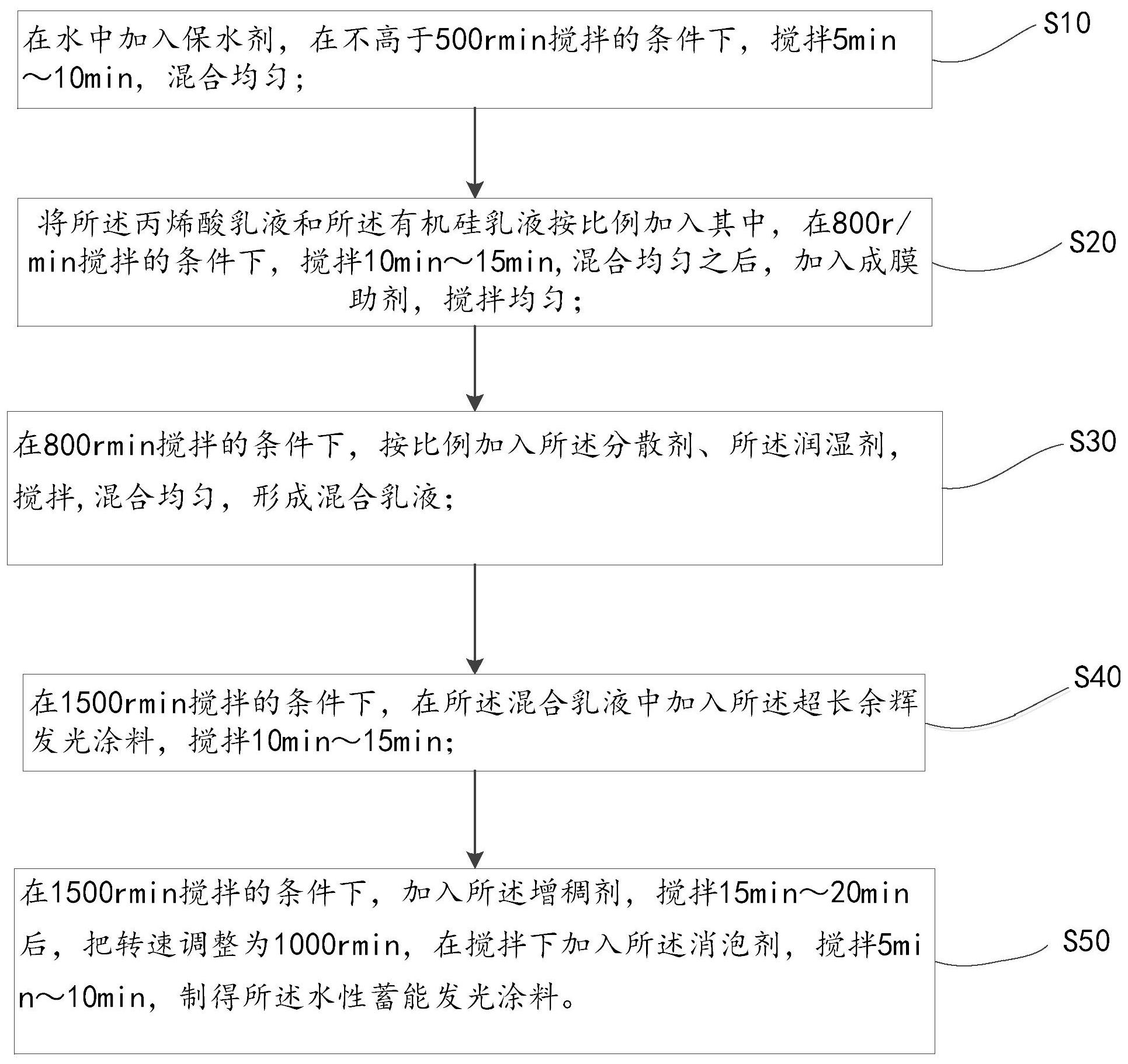

本发明的目的在于提供一种发光时间长，亮度高的非放射性环保蓄能发光涂料及 其制备方法、施工方法。 为达此目的，本发明采用以下技术方案：一种水性蓄能发光涂料，包括如下重量份 数的组分： 4 CN 111574896 A 说　明　书 2/6 页 所述丙烯酸乳液一种是超耐污的弹性乳液，主要提高涂层的柔韧性，选自日本昭 和乳液。 所述有机硅乳液属于疏水性乳液，增强涂料的自清洁、防水等性能，可以使用瑞德 牌有机硅乳液。 优选的，所述超长余辉发光涂料(选自钜亮光学材料有限公司的JPG-494)是由碳 酸锶和氧化铝按预定的比例混合，经过烧制、破碎、研磨，筛分得到的不同粒径的成品。 优选的，所述超长余辉发光涂料的目数为250-400目。 优选的，所述成膜助剂为醇酯。醇酯和其他成膜助剂相比，它具有良好的水解稳定 性、低的凝固点、适宜的挥发速率、高效的聚结效率。除此以外，醇酯还具有显著提高乳胶漆 流平性、耐擦洗性的特点。 优选的，所述润湿剂(选自广东凯聚化工)为非离子表面活性剂，具有低起泡性，润 湿剂对颜填料具有拟良好的润湿性、对于提高乳液的抗冻融性和展色性有较大作用。 所述分散剂(选自广东凯聚化工)为阴离子型聚丙烯酸盐；阴离子型聚丙烯酸盐能 吸附颜料并使其均有长久的分散稳定性，除此以外，阴离子型聚丙烯酸盐对于提高乳液光 泽度和耐擦性有一定作用。 优选的，所述增稠剂(选自广东凯聚化工)，是聚氨酯增稠剂。 优选的，所述消泡剂(选自广东凯聚化工)，为矿物油、蜡液、疏水性二氧化硅或者 非离子表面活性剂中的至少一种。 一种水性蓄能发光涂料的制备方法，包括以下步骤： 步骤S10：在水中加入保水剂，在不高于500r/min搅拌的条件下，搅拌5min～ 10min，混合均匀； 步骤S20：将所述丙烯酸乳液和所述有机硅乳液按比例加入其中，在800r/min搅拌 的条件下，搅拌10min～15min,混合均匀之后，加入成膜助剂，搅拌均匀； 步骤S30：在800r/min搅拌的条件下，按比例加入所述分散剂、所述润湿剂，搅拌, 混合均匀，形成混合乳液； 步骤S40：在1500r/min搅拌的条件下，在所述混合乳液中加入所述超长余辉发光 涂料，搅拌10min～15min； 步骤S50：在1500r/min搅拌的条件下，加入所述增稠剂，搅拌15min～20min后，把 转速调整为1000r/min，在搅拌下加入所述消泡剂，搅拌5min～10min，制得所述水性蓄能发 光涂料。 一种水性蓄能发光涂料的施工方法，其特征在于，包括以下步骤： 施工前，对基体进行筛选处理，获得复合预设喷涂要求的基体； 将涂料分两次喷涂于基体表面，且每次喷涂前对所述水性蓄能发光涂料进行搅 拌，搅拌5-10min。 与现有技术相比，本发明具备以下有益效果： 本发明通过对水性蓄能发光涂料的组分进行选择，包括如下重量份数的组分：丙 烯酸乳液35-40，有机硅乳液5-12，水12-15，超长余辉发光涂料30-50，润湿剂0.2-0.4，成膜 助剂2-6，增稠剂0.2-0.4，分散剂0.1-0.4，消泡剂0.1-0.4；将上述组分搅拌混合制得所述 水性蓄能发光涂料，并将所述水性蓄能发光涂料喷涂于基体表面，完成施工。所述水性蓄能 5 CN 111574896 A 说　明　书 3/6 页 发光涂料发光时间长(可达10小时以上)，亮度高(激发停止10min时≥140mcd/m2；激发停止 1h时≥18mcd/m2)；施工后，所述水性蓄能发光涂料喷涂后表面会形成明显的疏水面，可增 强所述水性蓄能发光涂料表面的粉尘自清洁能力和抗污能力。 附图说明 图1为本发明实施例一种水性蓄能发光涂料的制备方法的步骤流程图； 图2为本发明实施例一种水性蓄能发光涂料的施工方法的步骤流程图。
