技术摘要：
本发明属于服装截切技术领域，尤其涉及一种服装生产的截切机，它包括机体、液压推杆、冲切上模、冲切下模，本发明设计的截切机，其冲切上模和冲切下模可以根据衣片的实际形状，调节对应的刀片安装单元，使得上刀片和下刀片安装在冲切上模和冲切下模上后，上刀片和下刀  全部
背景技术：
服装在裁剪加工时常常会用到冲切裁剪，按照衣片样板的形状，如领子，袖口、口 袋、袋盖、手套等制成膜具，在冲压截切时利用安装在相应机器上带有刀口的磨具，对面料 进行冲压获得衣片的裁剪加工，切出所需的服装衣片。 但是服装加工冲切机多用于精度要求高、款式较为固定，且生产批量大的服装裁 剪加工，因为模具制造费用较高，不适用于生产批量小，款式变化大的服装。 所以设计一种适用于款式变化大的服装冲切机是很有必要的。 本发明设计一种服装生产的截切机解决如上问题。
技术实现要素：

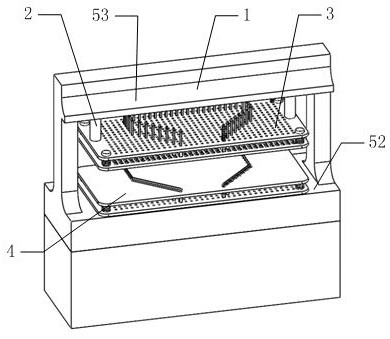

为解决现有技术中的上述缺陷，本发明公开一种服装生产的截切机，它是采用以 下技术方案来实现的。 一种服装生产的截切机，它包括机体、液压推杆、冲切上模、冲切下模，其中机体上 具有摆放平台，摆放平台的上侧具有横梁；冲切上模通过两个对称分布的液压推杆上下滑 动安装在横梁的下侧；冲切下模安装在摆放平台的上侧；其特征在于：所述冲切上模和冲切 下模上下对称；所述冲切上模是由第一模板、第二模板和多个均匀分布的安装在第一模板 和第二模板上的刀片安装单元组成；所述第一模板可相对第二模板滑动，且两者之间安装 有第一复位弹簧。 上述刀片安装单元包括第四复位弹簧、导向杆、安装柱、限位块、卡块、连接方板、 第二复位弹簧、限位盘、安装壳、第三复位弹簧，其中导向杆滑动安装在第一模板上，且导向 杆与第一模板之间安装有第四复位弹簧；安装壳滑动安装在第二模板上，且安装壳的上端 与导向杆的下端固定连接；安装壳的上端与第二模板第一模板吸附配合；卡块一端的下侧 具有斜面，两个卡块对称的滑动安装在安装壳的两侧，两个卡块与第二模板限位配合；所述 两个卡块之间安装有两个对称分布的第三复位弹簧；限位块为三角状结构，限位块滑动安 装在安装壳内，限位块与两个卡块配合；安装柱滑动安装在安装壳内，安装柱与限位块之间 通过连接方板固定连接；限位盘固定安装在安装壳内，且位于安装柱的上侧，连接方板穿过 限位盘；限位盘与限位块之间安装有第二复位弹簧；限位盘与安装柱吸附配合。 在冲切的时候，冲切上模中与服装冲切轨迹相对应的部分刀片安装单元中的安装 壳的下端通过刀片安装体安装有上刀片，上刀片在安装完成后所形成的形状与服装冲切轨 迹相同；所述刀片安装体与安装柱吸附配合，刀片安装体在安装上刀片时，会挤压安装柱使 得安装柱、限位盘和刀片安装体吸附在一起，同时安装壳上端面和第二模板第一模板吸附 在一起；上刀片的底端高于未安装上刀片的安装壳的下端面。 冲切下模中与服装冲切轨迹相对应的部分刀片安装单元中的安装壳的下端通过 4 CN 111549518 A 说　明　书 2/7 页 刀片安装体安装有下刀片，下刀片在安装完成后所形成的形状与服装冲切轨迹相同；所述 刀片安装体与安装柱吸附配合，刀片安装体在安装下刀片时，会挤压安装柱使得安装柱、限 位盘和刀片安装体吸附在一起，同时安装壳下端和第一模板吸附在一起；下刀片的顶端低 于未安装上刀片的安装壳的上端面；所述上刀片和下刀片在安装完成相互配合。 作为本技术的进一步改进，对于上述冲切上模，第一模板固定安装在液压推杆的 下端，第二模板的四个角落上分别固定安装有一个导向限位杆，第二模板通过四个导向限 位杆滑动安装在第一模板的下侧；四个第一复位弹簧分别嵌套安装在四个导向限位杆的外 侧，且四个第一复位弹簧的上端固定安装在第一模板上，第四第一复位弹簧的下端固定安 装在第二模板上；对于上述冲切下模，第一模板固定安装在机体摆放平台的上侧，第二模板 通过四个导向限位杆滑动安装在第一模板的上侧。 作为本技术的进一步改进，上述第一模板上开有均匀分布的第一方孔，所述第一 方孔靠近对应第二模板的一侧分别开有一个贯通的第一安装槽；磁性吸块固定安装在第一 安装槽内；所述安装壳的上端固定安装有第一软磁铁，磁性吸块与第一软磁铁配合；所述的 刀片安装单元中的导向杆分别滑动安装在对应的第一方孔内；上述第二模板上开有均匀分 布贯通的第二方孔，每个所述的第二方孔分别在其两侧对称的开有两个卡槽；第二方孔的 上端开有第三方孔，所述第三方孔的宽度大于第二方孔，且卡槽靠近第二方孔一端的上侧 与第三方形相通；卡槽上端面深度小于卡槽下端面深度；所述的刀片安装单元中的安装壳 分别滑动安装在对应的第二方孔内；安装壳上安装的两个卡块分别与对应第二方孔内所开 的两个卡槽配合。 作为本技术的进一步改进，上述安装壳内的上端具有方形滑槽，方形滑槽上端的 两侧开有对称分布的导向槽，所述方形滑槽下端的两侧对称的开有两个贯通的卡块安装 槽，卡块安装槽的两侧开有两个第二安装槽；安装壳内的下端具有圆形安装槽。 安装壳内安装的两个卡块未具有斜面的一端滑动安装在卡块安装槽内，两个卡块 位于安装壳内的一端分别对称的固定安装有两个弹簧安装板，两个卡块之间安装的两个第 三复位弹簧的两端分别固定安装在四个弹簧安装板上；安装壳内安装的限位块的两侧对称 的安装有两个导向块，限位块通过两个导向块与导向槽的滑动配合安装在安装壳内的方形 滑槽内；安装壳内安装的连接板的上端固定安装有弹簧安装盘，第二复位弹簧的上端固定 安装在弹簧安装盘上，第二复位弹簧的下端固定安装在对应的限位盘上；所述限位盘固定 安装在安装壳内所开的圆形安装槽内。 作为本技术的进一步改进，上述限位盘的下侧固定安装有磁性吸盘，安装柱的上 端固定安装有第二软磁铁；所述第二软磁铁与磁性吸盘配合；刀片安装体伸入对应安装壳 内的一端固定安装有第三软磁铁；磁性吸盘和磁性吸块均为电磁铁。 作为本技术的进一步改进，上述第一复位弹簧为压缩弹簧。 作为本技术的进一步改进，上述上刀片和下刀片分别通过多个均匀分布的锁机构 安装在对应的刀片安装单元和第二刀片安装单元上。 上述刀片安装体的下侧安装有固定柱，刀片安装体安装有固定柱的一端端面上开 有两个螺纹孔；所述上刀片和下刀片均具有弹性。 上述锁机构包括第一支耳、第二支耳、螺钉，其中两个第一支耳固定安装在刀片的 两侧，第二支耳上具有弧形套，两个第二支耳分别铰接安装在第一支耳上；两个螺钉穿过弧 5 CN 111549518 A 说　明　书 3/7 页 形套与刀片安装体上所开的两个螺纹孔螺纹配合。 作为本技术的进一步改进，上述上刀片包括第一连接壳、第一刀刃，其中第一连接 壳上具有U形槽，上述第一支耳安装在第一连接壳上；固定柱位于U形槽内，第一刀刃固定安 装在第一连接壳上。 上述下刀片包括第二连接壳、第二刀刃，其中第二连接壳上具有U形槽上述第一支 耳安装在第二连接壳上；固定柱位于U形槽内，第二刀刃固定安装在第二连接壳的一侧。 作为本技术的进一步改进，上述螺钉与对应的弧形套之间垫有弹性垫圈。 作为本技术的进一步改进，上述第三复位弹簧为拉伸弹簧。 相对于传统的服装截切技术，本发明设计的有益效果如下： 1、本发明设计的截切机，其冲切上模和冲切下模可以根据衣片的实际形状，调节对应 的刀片安装单元，使得上刀片和下刀片安装在冲切上模和冲切下模上后，上刀片和下刀片 形成的刀片切割轨迹与需要截切的衣片的形状对应；降低了传统截切机在模具制造的花 销；而且本发明设计的截切机适用于生产批量小，且款式变化大的服装。 2、本发明在冲切过程中，未安装有刀片的刀片安装单元的安装壳首先相互接触， 对衣片进行施压，保证衣片在裁剪过程中不会窜动。 附图说明 图1是整体部件外观示意图。 图2是整体部件分布示意图。 图3是冲切上模结构示意图。 图4是刀片安装单元安装示意图。 图5是上刀片安装示意图。 图6是第一模板和第二模板结构示意图。 图7是刀片安装单元结构示意图。 图8是安装壳结构示意图。 图9是限位块和卡块安装示意图。 图10是锁机构安装示意图。 图11是刀片安装体和锁机构配合示意图。 图12是刀片安装体结构示意图。 图13是锁机构结构示意图。 图14是上刀片结构示意图。 图15是下刀片结构示意图。 图中标号名称：1、机体；2、液压推杆；3、冲切上模；4、冲切下模；5、刀片安装单元； 6、第一复位弹簧；7、导向限位杆；8、第一模板；9、第二模板；10、安装壳；11、第二复位弹簧； 12、安装柱；13、限位块；14、卡块；15、上刀片；16、刀片安装体；17、第一方孔；18、第一安装 槽；19、第二方孔；20、第三方孔；21、卡槽；22、导向杆；23、第一软磁铁；24、第三复位弹簧； 25、第四复位弹簧；26、限位盘；27、导向槽；28、方形滑槽；29、第二安装槽；30、卡块安装槽； 31、圆形安装槽；32、弹簧安装板；33、导向块；34、连接方板；35、弹簧安装盘；36、磁性吸盘； 37、第二软磁铁；38、第三软磁铁；39、锁机构；40、螺纹孔；41、固定柱；42、螺钉；43、第一支 6 CN 111549518 A 说　明　书 4/7 页 耳；44、弧形套；45、第二支耳；46、第一连接壳；47、第一刀刃；48、第二刀刃；49、第二连接壳； 50、下刀片；51、磁性吸块；52、摆放平台；53、横梁。
