技术摘要：
本发明涉及接线设备技术领域，具体涉及一种双绞线快速连接装置，其包括连接主体，连接主体的侧面纵向设有若干条导线槽，所述导线槽的中部设有向内的凹槽，凹槽内设有金属连接片，连接主体的外部设有紧固件，紧固件与连接主体紧固连接。本双绞线快速连接装置的电连接方  全部
背景技术：
如图1所示，是一种已知的网线连接器，其包括有一绝缘壳体10a，该绝缘壳体10a 是由二半体11a所组成，该二半体11a上各设有一插接孔12a，可用于与对接连接器(一般称 之为水晶头)相插接，多支导电端子20a由固定座30a固定在绝缘壳体10a的二半体11a上，该 导电端子20a的接触部21a露于绝缘壳体10a的插接孔12a内部：因此，该信号连接器在与二 对接连接器(图略)相互插接时，可通过该导电端子20a与二对接连接器的导电端子接触完 成电性连接，以便使该信号连接器完成对传、转接的功能。 但上述已知的网线连接器，使用该连接器连接时会产生多个电性接触，即两端网 线在对接连接器(水晶头)内16个电性接触，两个对接连接器与网线连接器的16个活动的电 性接触，如此多的接触点将会降低信号传输的稳定性，活动的电性接触还会存在虚连或断 路的情况。 还有一种连接方式，使用K2端子进行单股压接，该连接方式减少了电性接触点的 数量，但其施工复杂，连接后强度低，不具备信号屏蔽性，尤其是施工后外观不美观，连接处 的体积较大。
技术实现要素：

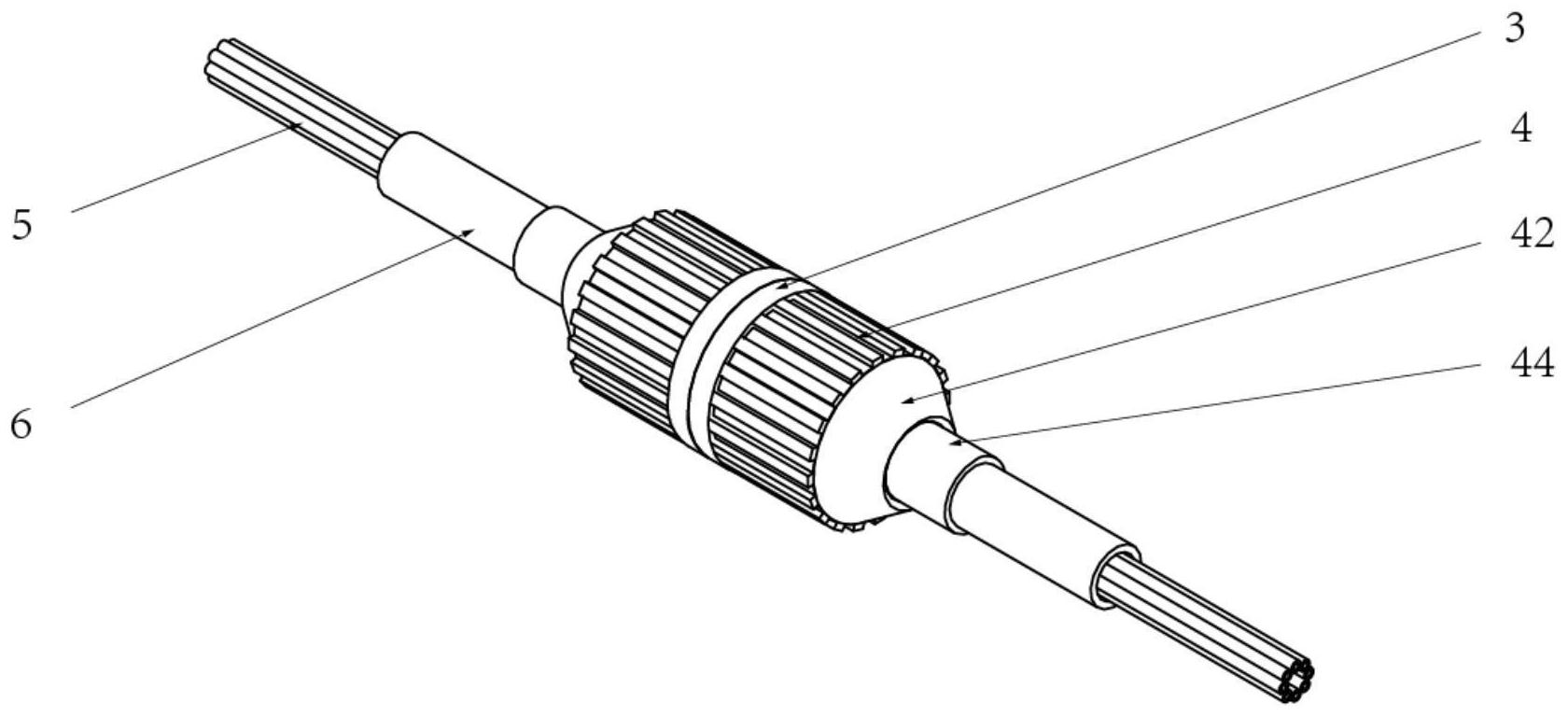

本公开的一方面提供了一种双绞线快速连接装置，本连接装置的目的在于降低电 性接触点的数量，提高信号传输的稳定性以及传输效率。 另外，本连接装置具有较佳信号屏蔽性，施工的难度低，施工后外观美观，连接体 的体积较小。 为实现上述目的，本发明采用如下技术方案，本发明包括连接主体，连接主体的侧 面纵向设有若干条导线槽，所述导线槽的中部设有金属连接片，连接主体的外部设有紧固 件，紧固件与连接主体紧固连接。 所述紧固件包括内盖和外盖，所述内盖包括两个半盖，内盖的外壁上设有外螺纹， 所述外盖的内壁上设有内螺纹，内盖与外盖螺纹配合连接，连接主体的两侧各设有一个所 述紧固件。 所述内盖的内壁上纵向设有若干条与导线槽相配合的压线凸条。 所述连接主体上套有中心圆环，中心圆环内壁上设有若干个与导线槽相配合的凸 起。 所述中心圆环设有两个。 所述内盖的内壁上设有若干个环形凸纹。 所述导线槽的中部设有向内的凹槽，金属连接片嵌入在凹槽内。 所述内盖和外盖之间设有垫片。 3 CN 111600144 A 说　明　书 2/3 页 所述连接主体的外壁上设有若干个环形凸纹，连接主体、中心圆环、内盖均采用机 械强度高的绝缘材料制成，外盖采用机械强度高的材料制成。 所述连接片上设有齿牙。 本发明与现有技术相比，本双绞线快速连接装置具有如下优点： 1、本连接装置的电连接方式为金属连接片直接刺破导线外的绝缘皮后与导电体 直接连接，并非电性接触点式连接，因此，提高了信号传输的稳定性以及传输的效率； 2、本连接装置结构简单，操作简便，无需专用工具便可完成连接工作； 3、本连接装置具有较好的密封性能，可在较潮湿的环境中使用； 4、本连接装置可以应用于弱电电线或信号线的连接； 5、本连接装置具有较佳信号屏蔽性； 6、本连接装置施工的难度低，施工后外观美观，连接体的体积较小。 附图说明 图1是已知的网线连接器的结构立体示意图； 图2是根据本公开的一个方面的安装后结构示意图； 图3是根据本公开的一个方面的整体结构示意图； 图4是根据本公开的一个方面的连接主体结构示意图； 图5是根据本公开的一个方面的内盖结构示意图； 图6是根据本公开的一个方面的外盖结构示意图； 图7是根据本公开的一个方面的中间圆环结构示意图； 图中：1-连接主体、11-导线槽、12-凹槽、2-金属连接片、3-中心圆环、31-凸起、4- 紧固件、41-内盖、42-外盖、43-压线凸条、44-垫片、5-导线、6-绝缘外皮。
