技术摘要：
本申请提供了一种传输方法和通信装置，简化终端设备能够HARQ反馈前的LBT行为，降低实现复杂度。该方法包括：接收第一DCI，第一用于指示或激活下行传输资源；在下行传输资源上接收下行数据；接收第二DCI，第二DCI用于指示上行传输资源，上行传输资源用于传输下行数据的  全部
背景技术：
为了提高频谱利用率，无线通信系统可以在非授权频段中传输数据，通信设备，例 如终端设备或网络设备，在进行数据传输之前，需要完成信道接入过程(或者说，先听后说 (listen  before  talk，LBT))以接入信道。信道接入过程包括基于固定时长的信道接入过 程和基于回退的信道接入过程，在完成信道接入过程之后，通信设备才可以在一段时间内 使用信道，这一段时间称作信道占用时间(channel  occupancy  time，COT)。 当前技术中，终端设备在非授权小区传输下行数据的混合自动重传请求(hybrid  automatic  repeat  request，HARQ)反馈之前，需要进行基于回退的信道接入过程获取信 道，以传输对该下行数据的HARQ反馈，该过程实现较复杂。
技术实现要素：

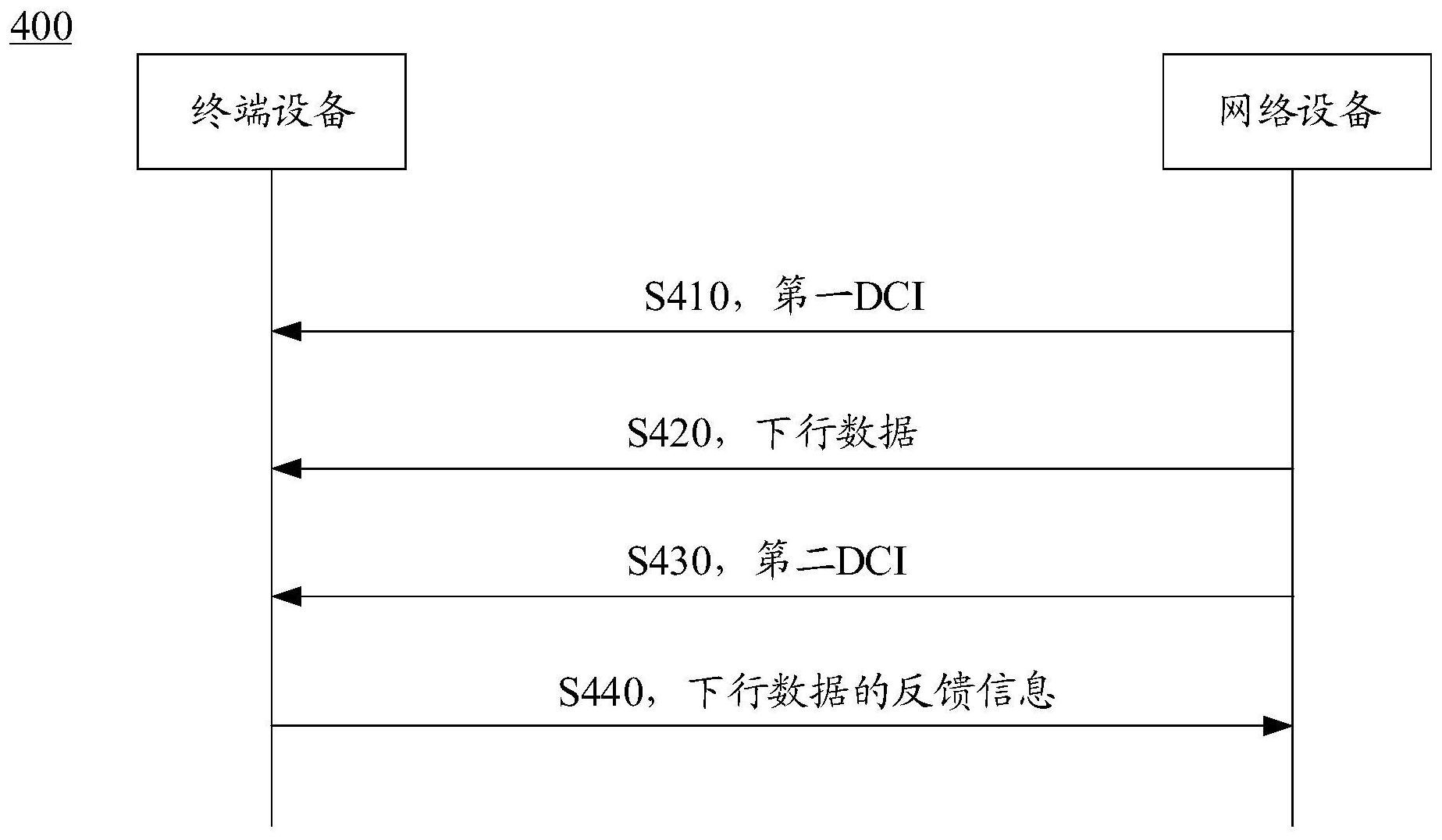

本申请提供一种传输方法和通信装置，简化终端设备能够HARQ反馈前的LBT行为， 降低实现复杂度。 第一方面，提供了一种传输方法，该方法可以由终端设备执行，或者，也可以由配 置于终端设备中的芯片执行。 该方法包括：接收第一下行控制信息(downlink  control  information，DCI)，第 一DCI用于指示或激活下行传输资源；在下行传输资源上接收下行数据；接收第二DCI，第二 DCI用于指示上行传输资源，上行传输资源用于传输下行数据的反馈信息；在上行传输资源 上发送所述反馈信息。 本申请提供的传输方法，网络设备首先通过第一DCI配置动态调度的下行传输资 源或者激活半静态调度的下行传输资源，然后在完成信道接入过程后，向终端设备发送第 二DCI，指示用于对下行数据进行HARQ反馈的上行传输资源。相对于现有技术，网络设备通 过两次DCI指示资源分配，且网络设备进行资源分配时会进行先听后说(listen  before  talk，LBT)(或者称，先检测后发送)，相当于网络设备将上行传输资源对应的COT分享给了 终端设备，终端设备分两次获取资源，共享了网络设备的LBT效果，则允许终端设备进行第 一类型的信道接入过程或者允许终端设备不进行信道接入过程，从而终端可以不进行第二 类型的信道接入过程就可以在该上行资源上发送反馈信息，从而能够简化终端设备的行 为，降低实现复杂度。 其中，第一类型的信道接入过程也可以称为基于固定时长的信道接入过程，第二 类型的信道接入过程也可以称为基于回退的信道接入过程，具体可以参见具体实施例中的 描述，这里不再赘述。 结合第一方面，在第一方面的某些实现方式中，第一DCI还可以包括HARQ进程 (process)标识(identifier，ID)。 5 CN 111585730 A 说　明　书 2/26 页 通过在第一DCI中携带HARQ  process  ID，终端设备可以根据该HARQ  process  ID 进行HARQ反馈。 结合第一方面，在第一方面的某些实现方式中，该接收第二DCI，包括：在目标时间 段内监听下行控制信道以获取所述第二DCI，非连续接收(discontinuous  reception，DRX) 的激活时间包括所述目标时间段，或者，非连续接收DRX的激活时间不包括所述目标时间 段。 若DRX的激活时间包括目标时间段，则终端设备在目标时间段内监听所有激活的 服务小区的物理下行控制信道(physical  downlink  control  channel，PDCCH)。若DRX的激 活时间不包括目标时间段则终端设备在目标时间段内监听特定的激活的服务小区的 PDCCH，即，能够传输第二DCI的服务小区的PDCCH。在此情况下，相比于终端设备在目标时间 段内监听所有激活的服务小区的PDCCH，终端设备实现更简单。 结合第一方面，在第一方面的某些实现方式中，目标时间段的起始时间是根据第 一DCI的结束位置或者下行数据的结束位置确定的，或者目标时间段的起始时间是网络设 备配置的。 结合第一方面，在第一方面的某些实现方式中，目标时间段的结束时间为接收到 第二DCI的时间，或者目标时间段的结束时间为网络设备配置的。 结合第一方面，在第一方面的某些实现方式中，第一DCI包括时间区域指示信息， 时间区域指示信息用于指示时间区域，时间区域为终端设备期望接收到第二DCI的时间区 域。 基于上述技术方案，终端设备可以只在期望接收到第二DCI的时间区域监听第二 DCI，而不需要一直监听第二DCI，从而能够节省功耗。 结合第一方面，在第一方面的某些实现方式中，第二DCI用于指示终端设备的信道 接入过程的类型为第一类型，或者，第二DCI用于指示终端设备不进行信道接入过程。 基于上述技术方案，在接收到第二DCI的情况下，终端设备可以进行第一类型的信 道接入过程，在第一类型的信道接入过程完成后，就可以使用该上行传输资源发送反馈信 息。或者，在接收到第二DCI的情况下，终端设备可以不进行第一类型的信道接入过程，就可 以使用该上行传输资源发送反馈信息。因此，终端设备可以不进行第二类型的信道接入过 程，从而能够简化终端设备的行为，降低实现复杂度。 结合第一方面，在第一方面的某些实现方式中，下行传输资源与上行传输资源在 时域上归属于不同的信道占用时间COT。 结合第一方面，在第一方面的某些实现方式中，第二DCI还包括下述中的至少一 项： (1)终端设备的ID信息。 网络设备可以通过第二DCI中的终端设备的ID信息，指示该第二DCI是针对哪个终 端设备的。第二DCI可以不包括终端设备的ID信息，则第二DCI可以是广播或者多播的。 (2)第一服务小区的ID信息。第一服务小区为承载第一DCI的下行传输资源所对应 的小区。 第二DCI通过携带第一服务小区的ID信息，可以指示第二DCI所指示的上行传输资 源用于对哪个小区的下行传输资源进行HARQ反馈。如果第二DCI中没有包括第一服务小区 6 CN 111585730 A 说　明　书 3/26 页 的ID信息，那么终端设备根据传输第二DCI的资源对应的小区，即第三服务小区，可以确定 第二DCI是针对那个小区的第一DCI。 (3)第二服务小区的ID信息。其中，第二DCI指示的上行传输资源位于所述第二服 务小区。 通过在第二DCI中携带第二服务小区的ID信息，可以向终端设备指示该上行传输 资源所在的服务小区在哪个服务小区。若第二DCI不包括第二服务小区的ID信息，可以认为 第二服务小区与下行传输资源对应同一服务小区。 (4)HARQ  process  ID信息。 该HARQ  process为第二DCI所对应的HARQ  process。也就是说，该第二DCI所指示 的该上行传输资源对哪些HARQ  process进行HARQ反馈。 若第二DCI中不包括HARQ  process  ID信息，则可以通过另外三种方式确定第二 DCI所对应的HARQ  process。 方式一：网络设备向终端设备发送配置信息，该配置信息用于指示哪些HARQ  processes是终端设备在第二DCI所指示的上行传输资源上进行HARQ反馈的。即，网络设备 预先配置了这些HARQ  processes  ID，终端设备采用第二DCI配置的上行传输资源向网络设 备发送这些HARQ  processes  ID对应的HARQ  processes的HARQ反馈。 方式二：第二DCI所对应的HARQ  process为所有HARQ  processes。即，终端设备接 收到第二DCI后，向网络设备发送所有HARQ  processes的反馈信息。应理解，第一DCI所调度 的下行数据可以对应所有HARQ  processes中的一个或多个。 方式三：网络设备配置最多可以反馈的HARQ  process的数量。终端设备告知网络 设备反馈信息是针对哪个或哪些HARQ  process的。 (5)上行(band  width  part，BWP)的ID信息，该上行BWP为该上行传输资源所属的 BWP。 也就是说，该上行BWP  ID指示第二DCI所配置的上行传输资源位于哪个BWP上。如 果第二DCI指示的上行BWP不是当前激活的上行BWP，那么终端设备执行上行BWP切换过程， 将激活上行BWP切换到指示的上行BWP。若第二DCI不包括上行BWP  ID信息，第二DCI所配置 的上行传输资源在当前激活的UL  BWP上。 (6)子带(subband)ID的信息，该subband为该上行传输资源所属的subband。 换句话说，该subband  ID用于指示上行传输资源位于那个subband上。终端设备在 指示的subband上，向网络设备发送反馈信息。 若第二DCI不包括subband  ID信息，可以认为上行传输资源与下行传输资源对应 同一subband上。 综上，上述(1)至(6)中的一项或多项可包含于第二DCI中，或者第二DCI可以不包 括上述任一项。 结合第一方面，在第一方面的某些实现方式中，第一DCI的循环冗余校验(cyclic  redundancy  check，CRC)通过第一无线网络临时标识(radio  network  tempory  identity， RNTI)加扰，以及，第二DCI的CRC通过第二RNTI加扰，第一RNTI与第二RNTI相同或不同。 比如，若第一RNTI与第二RNTI相同，第一DCI和第二DCI可以包括指示位，指示位用 于区分第一DCI和第二DCI。 7 CN 111585730 A 说　明　书 4/26 页 结合第一方面，在第一方面的某些实现方式中，传输第一DCI的第一服务小区与第 三服务小区对应；以及，接收第二DCI，包括：在第三服务小区监听下行控制信道以获取第二 DCI。 进一步地，第一服务小区与第三服务小区的对应关系由网络设备配置给终端设 备；或者，第一服务小区与第三服务小区的对应关系是预设的。 基于上述技术方案，终端设备可以根据第一服务小区与第三服务小区的对应关 系，确定第三服务小区，进而在第三服务小区监听下行控制信道以获取第二DCI。 结合第一方面，在第一方面的某些实现方式中，该方法可以包括：当不存在正在运 行的随机接入过程或正在进行的随机接入过程完成，启动或重启带宽部分BWP非活动定时 器((bwp-inactivitytimer))；和/或，启动或重启辅小区去激活定时器 (scell-deactivationtimer)；其中，BWP非活动定时器用于BWP切换，辅小区去激 活定时器用于去激活辅小区。 通过启动或重启BWP非活动定时，可以延长BWP激活时间，从而该BWP可以用于数据 传输。可以通过启动或重启辅小区去激活定时器，延长辅小区(secondary  cell，SCell)激 活时间，从而该SCell可用于数据传输。 第二方面，提供了一种传输方法，该方法可以由网络设备执行，或者，也可以由配 置于网络设备中的芯片执行。 该方法包括：发送第一DCI，第一DCI用于指示或激活下行传输资源；在下行传输资 源上发送下行数据；发送第二DCI，第二DCI用于指示上行传输资源，上行传输资源用于传输 下行数据的反馈信息；在上行传输资源上接收反馈信息。 本申请提供的传输方法，网络设备首先通过第一DCI配置动态调度的下行传输资 源或者激活半静态调度的下行传输资源，然后在完成信道接入过程后，向终端设备发送第 二DCI，指示用于对下行数据进行HARQ反馈的上行传输资源。相对于现有技术，网络设备通 过两次DCI指示资源分配，且网络设备进行资源分配时会进行先听后说(listen  before  talk，LBT)(或者称，先检测后发送)，相当于网络设备将上行传输资源对应的COT分享给了 终端设备，终端设备分两次获取资源，共享了网络设备的LBT效果，则允许终端设备进行第 一类型的信道接入过程或者允许终端设备不进行信道接入过程，从而终端可以不进行第二 类型的信道接入过程就可以在该上行资源上发送反馈信息，从而能够简化终端设备的行 为，降低实现复杂度。 结合第二方面，在第二方面的某些实现方式中，第一DCI包括时间区域指示信息， 时间区域指示信息用于指示时间区域，时间区域为终端设备期望接收到第二DCI的时间区 域。 结合第二方面，在第二方面的某些实现方式中，第二DCI用于指示终端设备的信道 接入过程的类型为第一类型，或者，第二DCI用于指示终端设备不进行信道接入过程。 结合第二方面，在第二方面的某些实现方式中，下行传输资源与上行传输资源在 时域上归属于不同的信道占用时间COT。 结合第二方面，在第二方面的某些实现方式中，第二DCI还包括下述中的至少一 项： 终端设备的ID信息； 8 CN 111585730 A 说　明　书 5/26 页 第一服务小区的ID信息，第一服务小区为承载第一DCI的下行传输资源所对应的 小区； 第二服务小区的ID信息，上行传输资源位于第二服务小区上； 混合自动重传请求HARQ进程的ID信息，HARQ进程为第二DCI所对应的HARQ进程； 上行带宽部分BWP的ID信息，上行BWP为上行传输资源所属的BWP； 子带的ID信息，子带为上行传输资源所属的子带。 结合第二方面，在第二方面的某些实现方式中，第一DCI的循环冗余校验CRC通过 第一无线网络临时标识RNTI加扰，以及，第二DCI的CRC通过第二RNTI加扰，第一RNTI与第二 RNTI相同或不同。 结合第二方面，在第二方面的某些实现方式中，第一RNTI与第二RNTI相同，且第一 DCI和第二DCI包括指示位，指示位用于区分第一DCI和第二DCI。 结合第二方面，在第二方面的某些实现方式中，传输第一DCI的第一服务小区与第 三服务小区对应，第三服务小区为第二DCI所在的小区。 结合第二方面，在第二方面的某些实现方式中，第一服务小区与第三服务小区的 对应关系由网络设备配置给终端设备；或者，第一服务小区与第三服务小区的对应关系是 预设的。 第三方面，本申请提供一种通知装置，具有实现上述方法任意方面中终端设备行 为的功能，其包括用于执行上述第一方面的方法所描述的步骤或功能相对应的单元或部件 (means)。所述步骤或功能可以通过软件实现，或硬件实现，或者通过硬件和软件结合来实 现。 第四方面，本申请提供一种通信装置，具有实现上述方法任意方面中网络设备行 为的功能，其包括用于执行上述第二方面的方法所描述的步骤或功能相对应的单元或部件 (means)。所述步骤或功能可以通过软件实现，或硬件实现，或者通过硬件和软件结合来实 现。 第五方面，本申请提供一种通信装置，包括处理器，用于与存储器相连，所述处理 器用于读取并执行所述存储器中存储的程序，以实现以上第一方面提供的方法。 可选地，所述处理器为一个或多个，所述存储器为一个或多个。 可选地，所述存储器可以与所述处理器集成在一起，或者所述存储器与处理器分 离设置。 在具体实现过程中，存储器可以为非瞬时性(non-transitory)存储器，例如只读 存储器(read  only  memory，ROM)，其可以与处理器集成在同一块芯片上，也可以分别设置 在不同的芯片上，本申请实施例对存储器的类型以及存储器与处理器的设置方式不做限 定。 应理解，相关的数据交互过程例如发送配置消息可以为从处理器输出指示信息的 过程，接收能力信息可以为处理器接收输入能力信息的过程。具体地，处理输出的数据可以 输出给发射器，处理器接收的输入数据可以来自接收器。其中，发射器和接收器可以统称为 收发器。 上述第五方面中的装置可以是一个芯片，该处理器可以通过硬件来实现也可以通 过软件来实现，当通过硬件实现时，该处理器可以是逻辑电路、集成电路等；当通过软件来 9 CN 111585730 A 说　明　书 6/26 页 实现时，该处理器可以是一个通用处理器，通过读取存储器中存储的软件代码来实现，该存 储器可以集成在处理器中，可以位于该处理器之外，独立存在。 第六方面，本申请提供一种通信装置，包括处理器，用于与存储器相连，所述处理 器用于读取并执行所述存储器中存储的程序，以实现以上第二方面提供的方法。 可选地，所述处理器为一个或多个，所述存储器为一个或多个。 可选地，所述存储器可以与所述处理器集成在一起，或者所述存储器与处理器分 离设置。 在具体实现过程中，存储器可以为非瞬时性(non-transitory)存储器，例如只读 存储器(read  only  memory，ROM)，其可以与处理器集成在同一块芯片上，也可以分别设置 在不同的芯片上，本申请实施例对存储器的类型以及存储器与处理器的设置方式不做限 定。 应理解，相关的数据交互过程例如发送配置消息可以为从处理器输出指示信息的 过程，接收能力信息可以为处理器接收输入能力信息的过程。具体地，处理输出的数据可以 输出给发射器，处理器接收的输入数据可以来自接收器。其中，发射器和接收器可以统称为 收发器。 上述第六方面中的装置可以是一个芯片，该处理器可以通过硬件来实现也可以通 过软件来实现，当通过硬件实现时，该处理器可以是逻辑电路、集成电路等；当通过软件来 实现时，该处理器可以是一个通用处理器，通过读取存储器中存储的软件代码来实现，该存 储器可以集成在处理器中，可以位于该处理器之外，独立存在。 第七方面，本申请提供一种通信装置，包括处理器和接口电路，所述处理器用于通 过所述接口电路与其它装置通信，并执行以上第一方面提供的方法。 可选地，所述处理器为一个或多个，所述存储器为一个或多个。 第八方面，本申请提供一种通信装置，包括处理器和接口电路，所述处理器用于通 过所述接口电路与其它装置通信，并执行以上第二方面提供的方法。 可选地，所述处理器为一个或多个，所述存储器为一个或多个。 第九方面，本申请提供一种程序，该程序在被处理器执行时，用于执行以上第一方 面或第二方面提供的方法。 第十方面，本申请提供一种程序产品，例如计算机可读存储介质，包括第九方面的 程序。 基于上述技术方案，网络设备通过两次DCI指示资源分配，且网络设备进行资源分 配时会进行LBT，相当于网络设备将上行传输资源对应的COT分享给了终端设备，终端设备 分两次获取资源，共享了网络设备的LBT效果，则允许终端设备进行第一类型的信道接入过 程或者允许终端设备不进行信道接入过程，从而终端可以不进行第二类型的信道接入过程 就可以在该上行资源上发送反馈信息，从而能够简化终端设备的行为，降低实现复杂度。并 且，由于可以通过第二DCI灵活分配上行传输资源，因此网络设备可以灵活调度上下行资 源，提高资源利用率。 附图说明 图1是适用于本申请实施例的通信系统的一示意图； 10 CN 111585730 A 说　明　书 7/26 页 图2是适用于本申请实施例的网络架构的一示意图； 图3是适用于本申请实施例的网络架构的又一示意图； 图4是本申请实施例提供的传输方法的示意性交互图； 图5根据本申请提供方法进行上下行传输的一个示意图； 图6示出了动态调度场景下目标时间段的一个示意图； 图7示出了动态调度场景下目标时间段的另一示意图； 图8是本申请实施例提供的通信装置的示意性框图； 图9是本申请实施例提供的终端设备的结构示意图； 图10是本申请实施例提供的网络设备的一结构示意图；
