技术摘要:

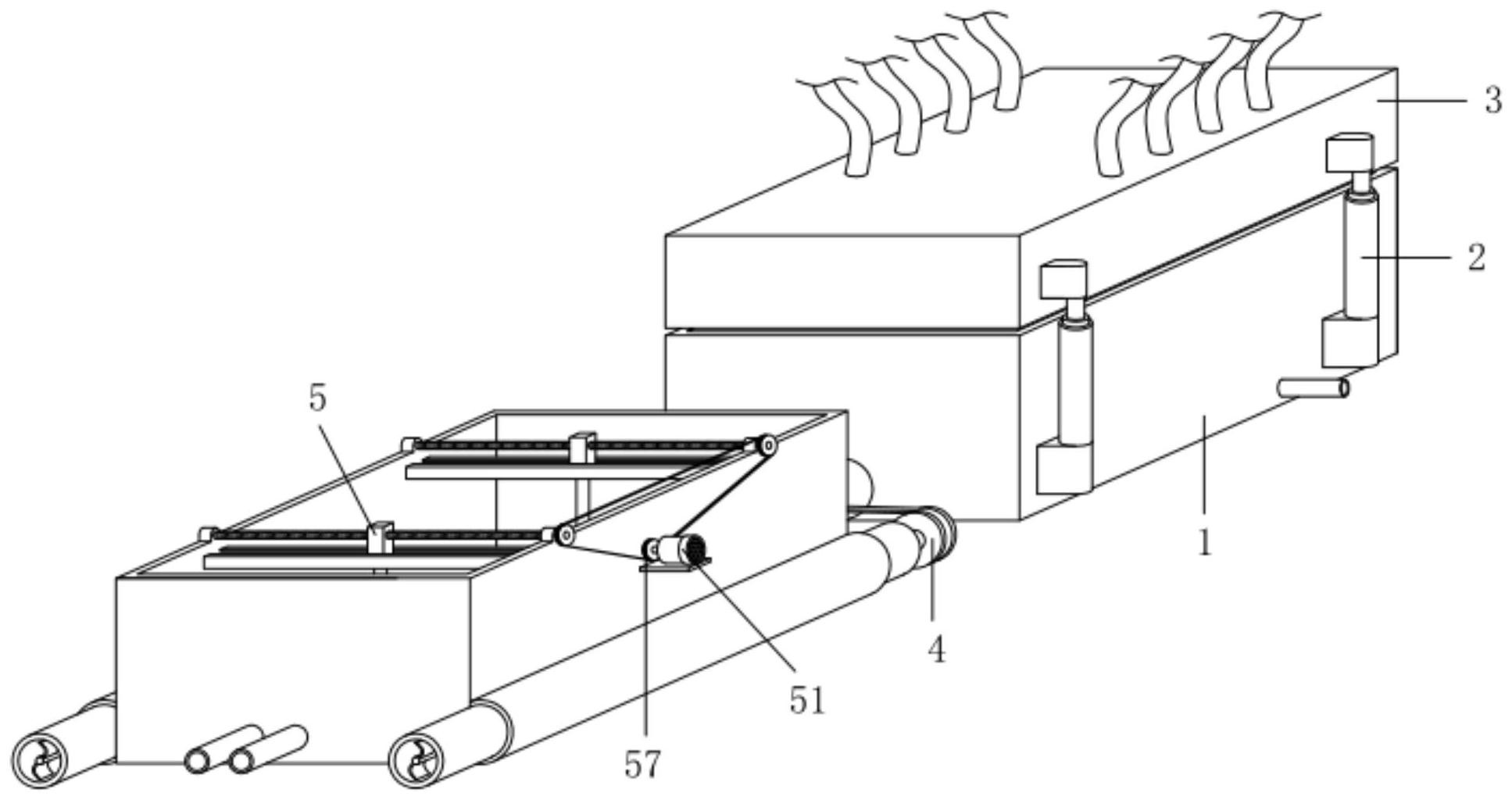

本发明公开了一种工业污水处理设备,包括曝气池,还包括液压杆,液压杆的数量为四个,四个液压杆沿上下方向分别通过连接座与曝气池的左右两侧前后两端螺钉连接,曝气组件,曝气组件设置于曝气池的顶端,输送机构,输送机构设置于曝气池的前侧。该工业污水处理设备,可 全部
背景技术:
污水处理是指为了使污水达到排入某一水体或再次使用的水质要求对其进行净 化的过程,污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮 等各个领域,也越来越多地走进寻常百姓的日常生活; 大部分工业污水处理需要对污水进行曝气工序和沉降工序,但具有挥发性的污水 曝气后气体直接排放到空气中会造成空气污染,周围人员吸入也会对身体造成伤害,另外, 曝气后需要对污水进行沉降,沉降后的杂质需要进行人工清理,费时费力,清理的速度慢, 效果差,影响污水处理进度。
技术实现要素:
本发明的目的在于提供一种工业污水处理设备,以至少解决现有技术中曝气安全 性差,沉积处理困难的问题。 为实现上述目的,本发明提供如下技术方案:一种工业污水处理设备,包括曝气 池,还包括液压杆,所述液压杆的数量为四个,四个所述液压杆沿上下方向分别通过连接座 与曝气池的左右两侧前后两端螺钉连接,曝气组件,所述曝气组件设置于曝气池的顶端,输 送机构,所述输送机构设置于曝气池的前侧,清理机构,所述清理机构设置于输送机构的内 腔。 优选的,所述曝气组件包括上盖,所述上盖的左右两侧均与液压杆的外壁顶端通 过连接座螺钉连接,分离器,所述分离器沿前后方向设置于上盖的内腔右侧,所述分离器的 进气口和排液口均延伸出上盖的底端,出气管,所述出气管的数量为两个,两个所述出气管 均与上盖的上表面右侧固定连接并延伸出上盖的底端,其中一个所述出气管与分离器的排 气口相连,曝气管,所述曝气管的数量为四个,四个所述曝气管的顶端均与上盖的底端螺钉 连接,输气管,所述输气管的数量为四个,四个所述输气管均与上盖的上表面左侧固定连接 并延伸出上盖的底端,四个所述输气管分别与四个曝气管对应连接。 优选的,所述输送机构包括沉降池,所述沉降池位于曝气池的前侧与曝气池通过 管道连接,输送道,所述输送道的数量为两个,两个所述输送道沿前后方向分别设置于沉降 池的左右两侧底端,且输送道与沉降池的内腔相连通,输送杆,所述输送杆的数量为两个, 所述输送杆与输送道插接,且输送杆的外壁后端与输送道通过轴承连接,所述输送杆的外 壁后端过盈配合有轴承的内环,所述输送道的内腔后端固定连接有轴承的外环,且输送杆 的外壁后端延伸出输送道的后侧,从动轮,所述从动轮的数量为两个,所述从动轮与输送杆 的外壁后端键连接,第一电机,所述第一电机沿前后方向与曝气池的前侧底端中间位置螺 钉连接,且第一电机的输出端外壁前侧与沉降池的后侧通过轴承连接,所述第一电机的外 壁前侧过盈配合有轴承的内环,所述沉降池的后侧固定连接有轴承的外环,主动轮,所述主 4 CN 111573899 A 说 明 书 2/4 页 动轮与第一电机的输出端键连接,且主动轮与从动轮通过皮带连接。 优选的,所述清理机构包括丝杠,所述丝杠的数量为两个,两个所述丝杠分别位于 沉降池的顶端前后两侧,且所述丝杠的外壁左右两端分别与沉降池的左右两侧连接座通过 轴承连接,所述丝杠的外壁左右两端均过盈配合有轴承的内环,所述沉降池的顶端连接座 内圈均固定连接有轴承的外环,且丝杠的外壁右端延伸出沉降池的连接座右侧,第一齿轮, 所述第一齿轮的数量为两个为两个,且第一齿轮与丝杠的外壁右端键连接,第二电机,所述 第二电机沿左右方向与沉降池的右侧通过连接板螺钉连接,第二齿轮,所述第二齿轮与第 二电机的左侧输出端键连接,且第二齿轮与两个所述第一齿轮通过链条连接,滑道,所述滑 道的数量为两个,所述滑道位于丝杠的正下方并与沉降池的内腔左右两侧固定连接,滑块, 所述滑块与滑道的内腔插接,所述滑块的外壁顶端与丝杠的中间位置螺接,所述滑块的外 壁底端延伸出滑道的底端,立柱,所述立柱的数量为两个,所述立柱的外壁顶端与滑块的底 端固定连接,刮板,所述刮板沿前后方向设置于沉降池的底端,且刮板的顶端前后两侧分别 与两个所述立柱固定连接。 优选的,所述曝气池与上盖的接触面设置有耐腐蚀的密封橡胶。 优选的,所述刮板的左右两侧均设置有弧形面,且刮板的弧形面弧度与输送杆旋 转弧度相吻合。 本发明提出的一种工业污水处理设备,有益效果在于: 1、本发明,通过曝气组件,可根据污水种类通入一种或多种曝气气体进行曝气,曝 气均匀,可对曝气后的气体进行处理,方便对曝气气体进行回收处理。 2、本发明,通过输送机构,可将沉降池内的杂质输送出沉降池,工作稳定避免堵 塞,保证了沉降池内部清洁。 3、本发明通过清理机构,可对沉降池底部的杂质进行清理,清理速度快,通过刮板 左右移动,避免了杂质淤积。 4、本发明,防止了挥发性污水曝气后气体排放到空气中造成空气污染,避免周围 人员吸入对身体造成伤害,沉降后的杂质清理变得省时省力,清理的速度快,效果好,促进 了污水处理进度。 附图说明 图1为本发明的结构主视图; 图2为图1中的曝气组件结构示意图; 图3为图1中运输机构的结构主视剖面图; 图4为图1中清理机构的结构主视剖面图。 图中:1、曝气池,2、液压杆,3、曝气组件,4、输送机构,5、清理机构,31、上盖,32、分 离器,33、输气管,34、曝气管,35、出气管,41、第一电机,42、主动轮,43、输送道,44、从动轮, 45、沉降池,46、输送杆,51、第二电机,52、滑块,53、丝杠,54、第一齿轮,55、立柱,56、刮板, 57、第二齿轮,58、滑道。
