技术摘要：
本发明提供一种即使镀敷层较薄也能够抑制线圈与外部端子间产生连接不良的电感器。电感器具备：包含将具有绝缘被膜的导线卷绕而成的卷绕部和从卷绕部引出的引出部的线圈、由包含磁性粉和树脂的磁性体构成且内置线圈的本体、配置于本体的表面的外部端子。本体具有：安装  全部
背景技术：
在专利文献1中记载了具备将导线卷绕而形成的线圈、及通过含有金属磁性体粉 末与树脂的密封材料对线圈进行密封的成型体的表面安装电感器。线圈的引出部的端部在 成型体的表面暴露，在引出部的端部及其周边形成有构成外部端子的由导电材料构成的镀 敷层。该镀敷层形成与线圈的引出部的端部连接的外部端子。 专利文献1：日本特开2017-201718号公报
技术实现要素：

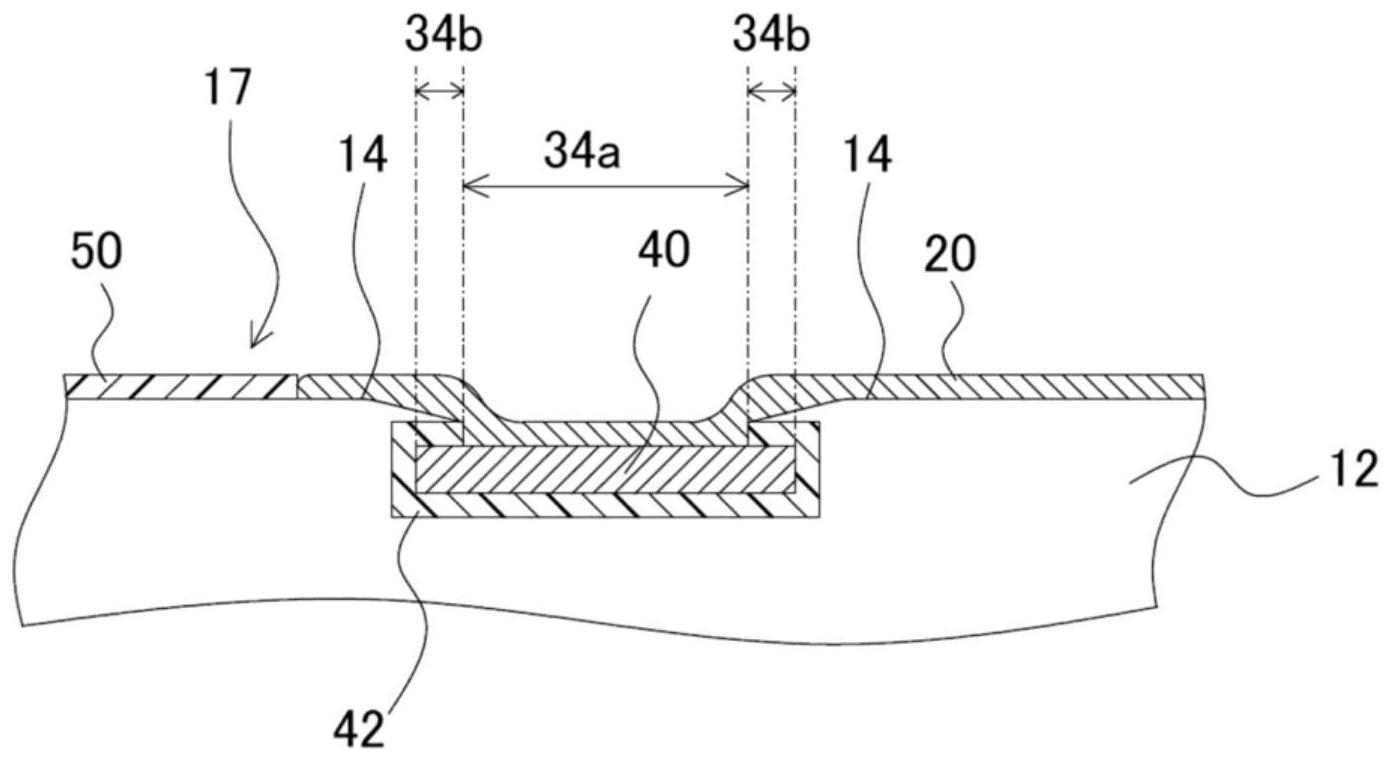

通常，在形成线圈的导线上设置有绝缘被膜。因此，为了将外部端子与线圈的引出 部的端部连接，需要形成在除去绝缘被膜之后与线圈的引出部的端部连接的外部端子。但 是，存在在通过激光等除去绝缘被膜时，产生绝缘被膜的残渣、所需程度以上的绝缘被膜被 除去而产生槽的情况。在该情况下，引出部的端部与成型体表面的金属磁性体粉之间的电 气不连续的部分增大。产生如下情况，为了形成即使存在该不连续的部分，也将引出部的端 部与成型体表面的金属磁性体粉连接起来的外部端子，需要使镀敷层增厚所需程度以上。 本发明的目的在于，提供一种即使镀敷层较薄也能够抑制线圈与外部端子的连接不良的产 生的电感器。 一种电感器，其具备：线圈，其包含将具有绝缘被膜的导线卷绕而成的卷绕部和从 卷绕部引出的引出部；本体，其由包含磁性粉和树脂的磁性体构成，且内置线圈；以及外部 端子，其配置于本体的表面。本体具有：安装面、与安装面对置的上表面、与安装面和上表面 邻接并相互对置地配置的1对端面、与安装面、上表面以及端面邻接并相互对置地配置的1 对侧面。引出部的端部具有从本体的表面暴露的平坦部和与平坦部邻接并被磁性体覆盖的 覆盖部，平坦部与外部端子电连接。 根据本发明，能够提供一种即使镀敷层较薄也能够抑制线圈与外部端子间的连接 不良的产生的电感器。 附图说明 图1是从安装面侧观察实施例1的电感器的立体图。 图2是从上表面侧观察实施例1的电感器的局部透过俯视图。 图3是图2的A-A剖面的局部放大图。 图4是对实施例1的电感器的外部端子的形成方法进行说明的简要剖视图。 图5是对比较例1的电感器的外部端子的形成方法进行说明的简要剖视图。 图6是对比较例1的电感器的外部端子的形成方法的其他例子进行说明的简要剖 视图。 3 CN 111599572 A 说　明　书 2/8 页 图7是对实施例2的电感器的外部端子的形成方法进行说明的简要剖视图。 图8是对实施例2的电感器的变形例的外部端子的形成方法进行说明的简要剖视 图。 图9是对实施例3的电感器的外部端子的形成方法进行说明的简要剖视图。 图10是从安装面侧观察实施例4的电感器的局部透过立体图。 图11是从安装面侧观察实施例5的电感器的局部透过立体图。 图12是从安装面侧观察实施例6的电感器的局部透过立体图。 图13是从上表面侧观察实施例7的电感器的局部透过俯视图。 附图标记的说明 100、110、120、130、140…电感器；20…外部端子；22、22a、22b、24…镀敷层；30…线 圈；34…引出部；34a…平坦部；34b、34c、34d…覆盖部；50…外装树脂膜。
