一种格子柜自动售货装置


技术摘要:

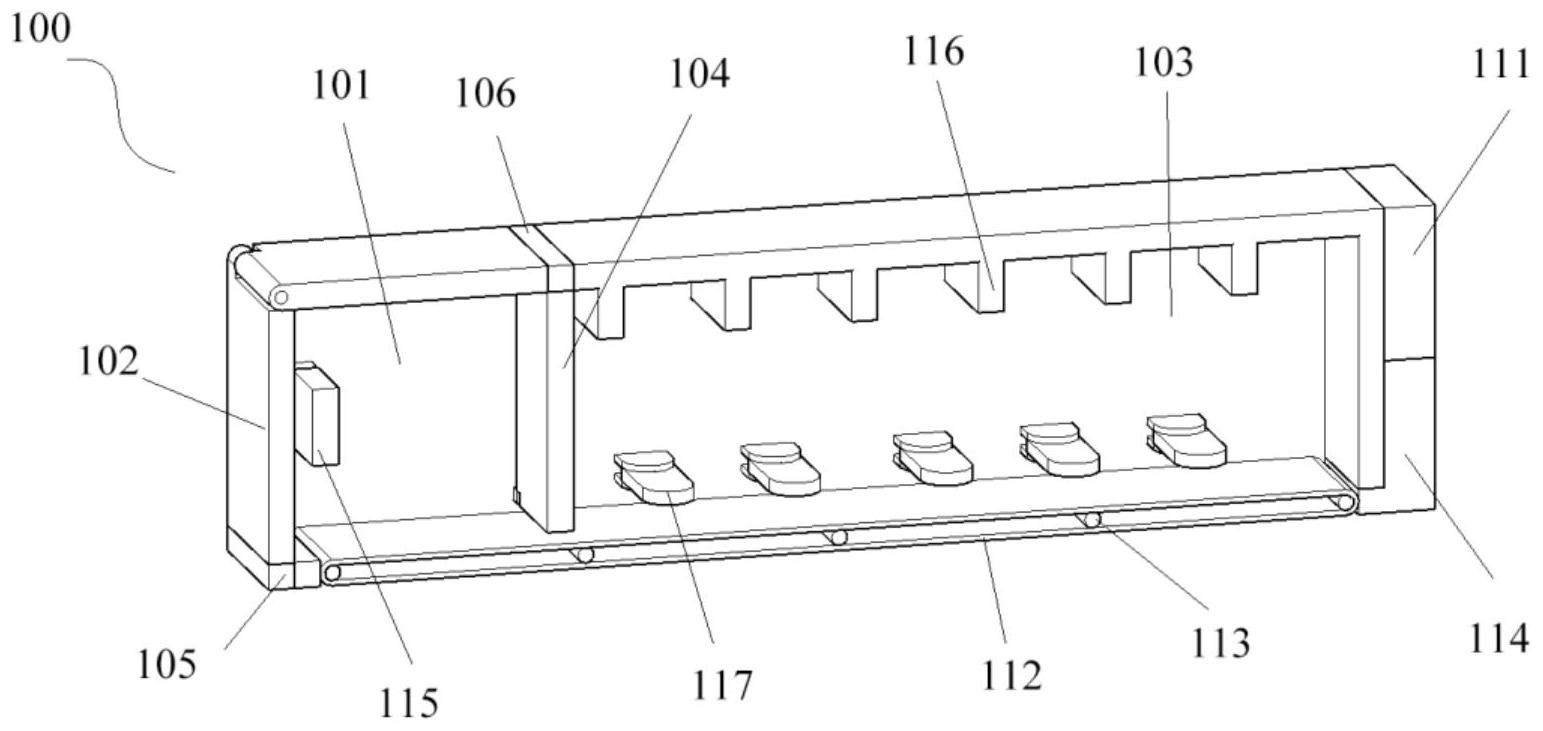

本发明涉及一种格子柜自动售货装置,包括售货单元,售货单元包括售货仓、设置在售货仓后侧的储物仓、第一电磁锁、第二电磁锁、设置在售货仓和储物仓下部的传动单元,所述传动单元位于所述售货仓、设置在售货仓的第一限位单元、设置在储物仓的若干第二限位单元、与若干  全部
背景技术:
现有的自动售货机,每个货品单次只能放置5~7个。因此,在货品销售完的情况 下,需要人工进行补货。 一般来说,每个自动售货机的补货频率大约是一天2~3次。部分货品销售速度过 快,导致2~3次的补货无法满足消费者的购买需要。因此,需要工作人员频繁进行补货,导 致工作效率十分低下。 因此,亟需一种降低补货频率的自动售货机。
技术实现要素:
本发明的目的是针对现有技术中的不足,提供一种格子柜自动售货装置。 为实现上述目的,本发明采取的技术方案是: 一种格子柜自动售货装置,包括售货单元,所述售货单元包括: 售货仓; 储物仓,所述储物仓设置在所述售货仓的后侧; 第一电磁锁,所述第一电磁锁与所述售货仓的售货舱门连接; 第二电磁锁,所述第二电磁锁与所述储物仓的储物舱门连接; 传动单元,所述传动单元位于所述售货仓、所述储物仓的下部,用于将位于所述储 物仓内的货物传输至所述售货仓; 第一限位单元,所述第一限位单元设置在所述售货仓的前侧; 若干第二限位单元,若干所述第二限位单元沿所述储物仓的长度方向设置在所述 储物仓的内部; 若干挡板单元,在相邻两个所述第二限位单元的下方设置一所述挡板单元; 控制单元,所述控制单元分别与所述售货舱门、所述储物舱门、所述第一电磁锁、 所述第二电磁锁、所述传动单元、所述第一限位单元、若干所述挡板单元连接。 在其中的一个实施例中,所述传动单元包括: 传动带,所述传动带设置在所述售货仓、所述储物仓的下部; 若干传动辊,若干所述传动辊沿所述售货单元的长度方向设置所述传动带的内 部,若干所述传动辊传动连接; 传动电机,所述传动电机与至少一个所述传动辊连接,并与所述控制单元连接。 在其中的一个实施例中,所述第一限位单元包括: 两第一限位板,两所述第一限位板对称地设置在所述售货仓的前侧,两所述第一 限位板分别与所述售货仓进行转动连接。 在其中的一个实施例中,所述第二限位单元包括: 4 CN 111599092 A 说 明 书 2/4 页 第二限位板,所述第二限位板分别与所述储物仓的左侧壁、右侧壁固定连接。 在其中的一个实施例中,所述挡板单元包括: 两挡板,两所述挡板分别与所述储物仓的左侧壁、右侧壁转动连接。 在其中的一个实施例中,还包括自动售货机,若干所述售货单元设置在所述自动 售货机的内部。 在其中的一个实施例中,所述自动售货机包括: 柜体,所述柜体包括: 第一腔,若干所述售货单元设置在所述第一腔; 第二腔,所述第二腔设置在所述第一腔的下部,所述第二腔的前端位于所述第一 腔的前端的前侧。 在其中的一个实施例中,所述自动售货机还包括: 柜门,所述柜门转动地设置在所述自动售货机的前端,所述柜门包括: 窗单元,所述窗单元设置与所述第一腔对应设置; 取货单元,所述取货单元与所述柜门转动连接,与所述第二腔对应设置。 在其中的一个实施例中,所述柜门还包括: 显示屏单元,所述显示屏单元设置在所述柜门的前侧,并与所述控制单元连接。 在其中的一个实施例中,若干所述售货单元呈网格状设置在所述第一腔。 本发明采用以上技术方案,与现有技术相比,具有如下技术效果: 本发明的一种格子柜自动售货装置,在售货仓的后侧设置储物仓,增加了单次补 货的补货量,减少了补货频率;通过第二限位单元和挡板单元的设置,实现储物仓向售货仓 单次传输一个货品的功能,避免售货仓同时储存多个货品;利用第一限位单元,在第一电磁 锁误开启的状态下,避免货品自动掉落。 附图说明 图1是本发明的一个示意性实施例的售货单元的剖面图。 图2是本发明的一个示意性实施例的售货单元的内部结构示意图。 图3是本发明的一个示意性实施例的自动售货机的示意图(安装售货单元)。 图4是本发明的一个示意性实施例的自动售货机的示意图(未安装售货单元)。 其中的附图标记为:售货单元100、售货仓101、售货舱门102、储物仓103、储物舱门 104、第一电磁锁105、第二电磁锁106、传动单元107、第一限位单元108、第二限位单元109、 挡板单元110、控制单元111、传动带112、传动辊113、传动电机114、第一限位板115、第二限 位板116、挡板117; 自动售货机200、柜体201、柜门202、第一腔203、第二腔204、窗单元205、取货单元 206、显示屏单元207。
