技术摘要：
药水混合射流秸秆切割机构属于农业机械领域；在机架总成后端安装齿轮传动箱，电机配装在齿轮传动箱上，在齿轮传动箱上由左至右依次横向安装N个齿轮轴,每个齿轮轴均有一个锥齿轮A与之配合，在机架总成上部从左至右依次横向安装N个支撑轴，每个支撑轴上均有一个锥齿轮B与  全部
背景技术：
现有的秸秆切割装置主要采用秸秆切割刀对秸秆进行切割完成粉碎作业。在实际 的生产作业中，由于秸秆外皮层纤维硬化后的物理强度极大，传统的秸秆切割装置粉碎效 果差，细碎程度低而且刀轴旋转容易发生秸秆缠绕现象，难以达到理想效果，并且收获后田 间秸秆量大，自然腐化程度低和发酵时间长，因而许多农民选择很少选择秸秆还田。
技术实现要素：

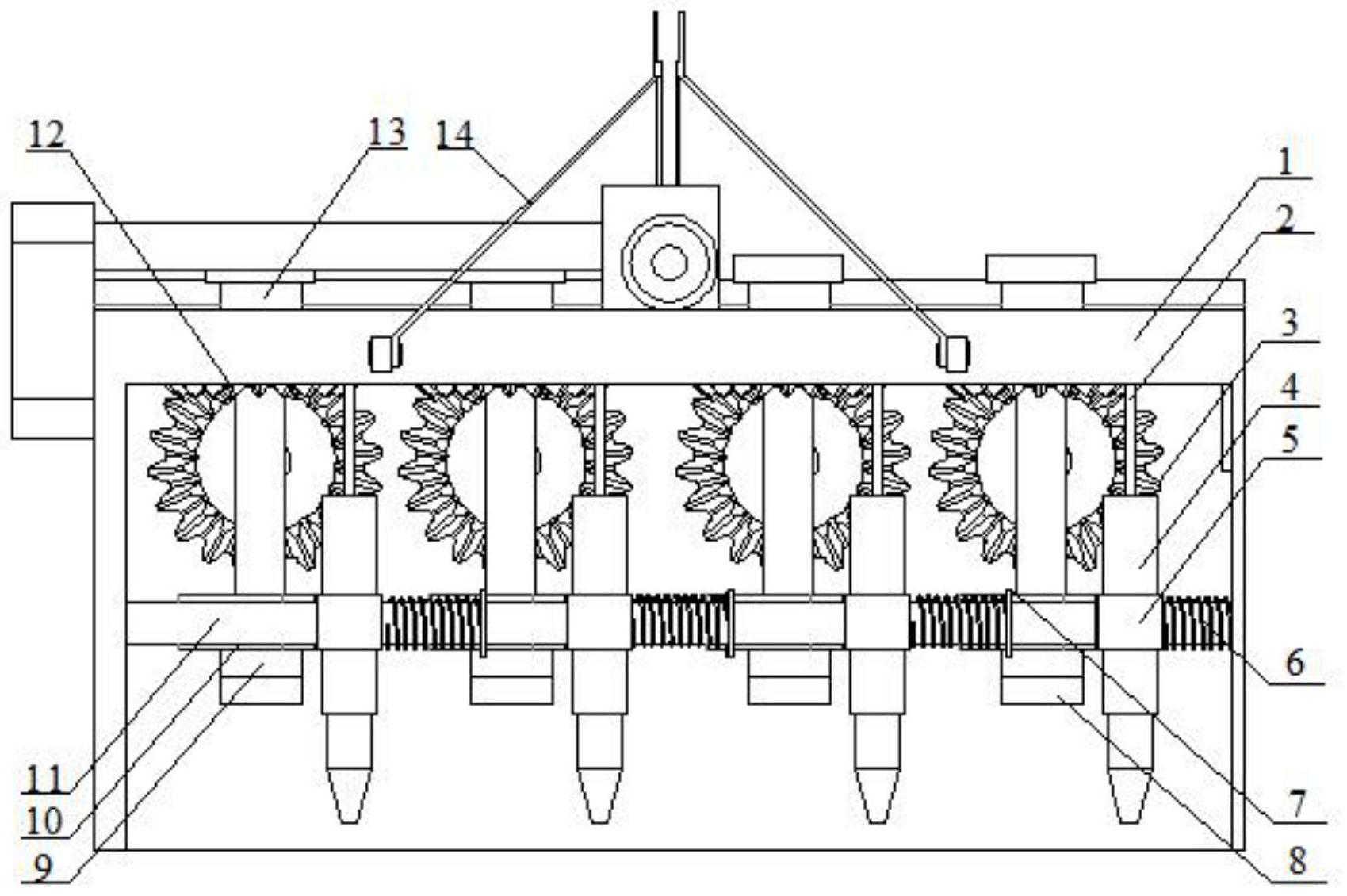

本发明创造的目的就是针对上述现有技术存在的问题，结合农业生产作业的实际 需要，研究设计一种药水混合射流秸秆切割机构,达到秸秆切割效果好，粉碎程度高，加速 秸秆降解的目的，有利于粉碎后的秸秆腐烂还田或为土壤提供有机肥料。 本发明创造的目的是这样实现的：包括机架总成，在所述机架总成的前部上设置 悬挂架总成，其特征在于：在所述的机架总成后端部安装齿轮传动箱，电机配装在齿轮传动 箱上，所述电机与齿轮传动箱连接，在所述的机架总成后部与齿轮传动箱从左到右横向依 次连接N个齿轮轴，所述齿轮轴上均有一个与之配合的锥齿轮A，在所述机架总成的上端部 从左到右横向依次安装N个支撑轴，所述支撑轴的上端部通过轴承A套配在机架总成上部， 在所述支撑轴上机架总成的上端部下方有一个与之配合的锥齿轮B，所述锥齿轮A和锥齿轮 B相啮合，在所述支撑轴上有一个与之配合的凸轮，所述凸轮与支撑轴底部之间安装轴承B， 凸轮与凸轮从动件接触，所述凸轮从动件套配在横轴上可横向移动，所述横轴两端固接在 机架总成上，所述横轴上焊接N个挡板，挡板和凸轮从动件之间放置弹簧，水射流装置竖直 固定在凸轮传动件的前端。 本发明创造可在水射流装置对田间秸秆进行切割的同时，通过水射流装置中的溶 液成分加快秸秆的腐烂和降解，为秸秆粉碎还田快速腐烂培肥地力提供了支持，达到了结 构简化、减轻重量、降低制造成本的目的，具有结构新颖、合理、简单、机构重量轻、制造成本 低、作业运行平顺稳定、作业质量好、效率高、使用可靠的特点。 附图说明 图1是药水混合射流秸秆切割机构总体结构主视图； 图2是图1的仰视图。 图3是图1的侧视图。 图中件号说明： 1、机架总成、2、水管、3、锥齿轮A、4、水射流装置、5、凸轮从动件、6、弹簧、7、挡板、 8、支撑轴、9、轴承B、10、凸轮、11、横轴、12、锥齿轮B、13、轴承A、14、悬挂架总成15、齿轮轴、 3 CN 111589557 A 说　明　书 2/2 页 16、齿轮传动箱、17、电机。
