技术摘要：
本发明涉及中子治疗技术领域，尤指一种能将真空系统和冷却系统集成安装的便于遥控维护的集成式中子靶体结构；所述的靶体结构包括依次顺序呈三明治状层叠安装的靶体容器、过渡盘和真空冷却集成结构；本发明将真空和冷却水接口通过固定法兰集成，即仅需要通过与固定法兰  全部
背景技术：
硼中子俘获治疗（Boron-Neutron  Capture  Therapy  (BNCT)）中，一种特制的含硼 特殊化合物预先注射到肿瘤病人体内。这种化合物与癌细胞有很强的亲和力，进入人体后， 迅速聚集于癌细胞内，而其他组织内分布很少。BNCT的超热中子射线照射病人肿瘤，这种射 线安全穿透人体的正常组织，与进入癌细胞里的硼发生很强的核反应。这种核反应会释放 出很强的α射线。这种射线的射程很短，只有一个癌细胞的长度，能从内部破坏癌细胞，最大 限度减小对周围正常细胞的影响，从而达到治疗癌症的效果。 靶体是BNCT装置中接受加速器质子束流轰击而产生中子的部件，靶体需连接在束 流真空管末端，靶体在质子束的轰击下产生大量的热沉积，需要通入冷却水进行冷却；即， 靶体工作时，需连接真空管和冷却水管，然而目前的技术中，通常是真空和冷却水接口独立 连接，导致连接接口多，操作复杂。 靶体在束流轰击下会产生辐照损伤，达到一定损伤程度后需要更换；使用后的靶 体有很强的放射性，通常不可人手直接操作，而需采用遥控机械人等进行更换；由于靶体工 作环境的限制，相对于人手操作，遥控机器人的灵活性和可实现的操作是有限的。因此，靶 体的设计应考虑遥控机器人操作的便利性，简化更换靶体的动作，降低操作难度。
技术实现要素：

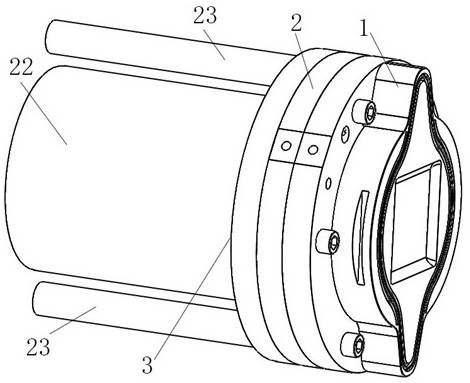

针对目前硼中子俘获治疗中靶体结构真空和冷却水接口独立连接，连接接口多， 操作复杂等问题，本发明旨在提供一种靶体结构，尤指一种便于遥控维护的靶体结构。 本发明采用的技术方案是：一种便于遥控维护的集成式中子靶体结构，所述的靶 体结构包括依次顺序呈三明治状层叠安装的靶体容器、过渡盘和真空冷却集成结构； 所述的靶体容器前端面设置有过渡法兰，过渡法兰上设置有进水口、出水口和螺钉孔， 进水口和出水口的周边通过冷却水密封圈密封，当靶体容器连接安装并密封后，进水口、出 水口与靶体容器容器内部的空腔构成冷却水流道，从进水口流入冷却水时，可通过冷却水 流道对靶体进行冷却；所述的靶体容器背面设计有用于遥控夹具加持的槽口，槽口的一侧 带斜面，便于夹具导向进入；槽口的长度与夹具配合，保持靶体容器与夹具的相对位置固 定，保证靶体在夹持转运过程中位置固定； 所述的真空冷却集成结构包括集成安装在固定法兰上的真空管和冷却水管，固定法兰 呈中空法兰结构，中间大通孔底部对接真空管，真空管两侧安装有冷却水管，固定法兰上设 计有分别对接冷却水管的通孔和连接过渡盘的销钉孔； 所述过渡盘的形状和结构与固定法兰、过渡法兰相适配，整体呈中空法兰状，中间大通 孔对接真空管，两侧小通孔分别对接冷却水，通过螺钉与固定法兰连接。 3 CN 111588998 A 说　明　书 2/3 页 所述过渡盘的一端面通过固定法兰与真空冷却集成结构连接，另外一端面通过过 渡法兰与靶体容器连接。 所述的固定法兰上的销钉孔分别安装了销钉，销钉尺寸小于靶体容器上对应位置 的孔，销钉有两颗，用于悬挂靶体容器或过渡盘，并在重力作用下将靶体容器或过渡盘自动 定位至与固定法兰同轴，实现靶体容器、过渡盘和真空冷却集成结构的依次顺序叠加安装。 所述的过渡盘上的螺钉孔，采用不脱出螺钉，在安装靶体容器前，螺钉可预先旋入 螺钉孔。 所述的不脱出螺钉为两颗或两颗以上。 本发明的有益效果是：首先，本发明将真空和冷却水接口通过固定法兰集成，即仅 需要通过与固定法兰连接即可构成集成式的真空冷却集成结构，即可实现真空和冷却水管 路的连接和密封；其次，本发明增加了在悬挂式自定位结构、机械手夹具抓取槽口等，整体 结构上提高了遥控操作的便利性，另外，在结构上考虑到真空管端密封面损坏情况下的修 复问题，在真空冷却集成结构和靶体容器之间增加了过渡盘，过渡盘密封面损坏时可更换， 从而具备便捷修复的能力。 附图说明 图1是本发明的整体结构示意图。 图2是本发明的分解结构示意图。 图3是本发明中靶体容器的整体结构示意图 图4是本发明中靶体容器的横向侧视结构示意图。 附图标注说明：1-靶体容器，2-过渡盘，3-真空冷却集成结构，4-销钉孔，6-不脱出 螺钉，11-冷却水密封圈，12-槽口，13-法兰，14-真空密封圈，15-过渡法兰，16-进水口，17- 出水口，  21-固定法兰，22-真空管，23-冷却水管，24-销钉。
