技术摘要：
本发明公开了一种多功能口腔护理工具的刷头装置，属于口腔护理技术领域，其包括凹形板，所述凹形板内设置有固定块，所述固定块的左侧面固定连接有刷头，所述固定块的上下两表面均开设有凹槽，所述凹槽内壁的下表面固定连接有弹簧，所述弹簧的顶端固定连接有卡块，所述  全部
背景技术：
牙刷是口腔护理过程中最普遍的用具，普通的牙刷的刷头一般都是不可拆的，也 有部分刷头可拆卸，但是往往都是将刷头插入刷柄中并以过盈配合的方式进行连接，而刷 柄在多次使用之后与刷头之间的摩擦力就会减少，从而使得在牙刷使用的过程中，刷头容 易发生位移，松动掉落的问题，从而不方便使用者使用。
技术实现要素：

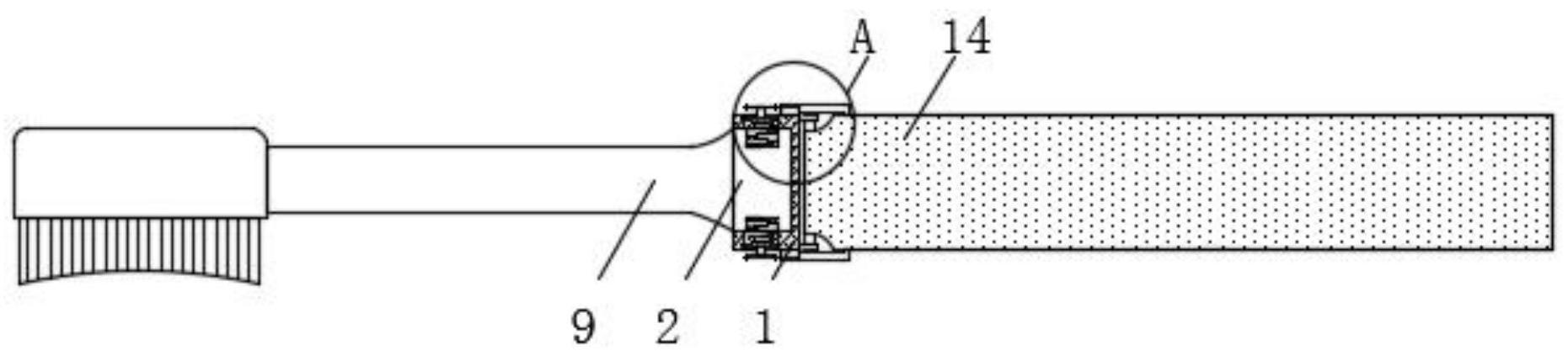

(一)解决的技术问题 为了克服现有技术的上述缺陷，本发明提供了一种多功能口腔护理工具的刷头装 置，解决了普通牙刷的可拆式刷头长时间使用容易发生松动导致脱落的问题。 (二)技术方案 为实现上述目的，本发明提供如下技术方案：一种多功能口腔护理工具的刷头装 置，包括凹形板，所述凹形板内设置有固定块，所述固定块的左侧面固定连接有刷头，所述 固定块的上下两表面均开设有凹槽，所述凹槽内壁的下表面固定连接有弹簧，所述弹簧的 顶端固定连接有卡块，所述卡块的上表面与限位板的下表面搭接，所述限位板的上表面固 定连接有挤压装置，所述凹形板的上下两表面均开设有通孔，所述卡块位于通孔内，所述挤 压装置固定连接在通孔内。 作为本发明的进一步方案：所述刷头下表面的左侧为杜邦刷毛，所述刷头下表面 左侧为弧形。 作为本发明的进一步方案：所述挤压装置包括滑套，所述滑套固定连接在通孔内， 所述滑套内套接有推杆，所述推杆固定连接在限位板的上表面。 作为本发明的进一步方案：所述凹形板的右侧面卡接有两个轴承，所述轴承内套 接有转轴，两个所述转轴的相对面均固定连接有同一个手柄。 作为本发明的进一步方案：所述凹形板的上下两表面均固定连接有两个限位块， 两个所述限位块的相对面搭接有同一个凸块，所述凸块固定连接在手柄的上表面。 作为本发明的进一步方案：所述凸块设置为橡胶材质，所述限位块设置为橡胶材 质。 (三)有益效果 与现有技术相比，本发明的有益效果在于： 1、该多功能口腔护理工具的刷头装置，通过设置推杆、限位板、卡块和弹簧，当需 要拆卸刷头时，人们通过按压推杆，使得推杆通过限位板挤压卡块，使得卡块挤压弹簧，使 得卡块进入凹槽，然后将刷头抽出即可，从而不会因为人们对刷头的多次更换而使得刷头 与手柄之间的摩擦力减少，不仅保证了刷头的便捷更换的工作，还保障了本装置对刷头的 3 CN 111543774 A 说　明　书 2/3 页 稳定固定，进一步方便了人们的使用。 2、该多功能口腔护理工具的刷头装置，通过设置转轴和轴承，且转轴可以在轴承 内进行有效的转动工作，保证了转轴转动的稳定性，从而可以保证刷头旋转折合的工作，降 低了本装置的占用空间，从而方便了人们的携带工作。 3、该多功能口腔护理工具的刷头装置，通过设置限位块和凸块，且凸块和限位块 均为橡胶材质，且人们可以用力掰直刷头，进而可以将凸块卡在限位块表面，从而避免了刷 头的晃动，保证了人们对本装置进行正常使用的工作。 附图说明 图1为本发明正视的剖面结构示意图； 图2为本发明A处放大的结构示意图； 图3为本发明凹形板左视的结构示意图； 图中：1凹形板、2固定块、3凹槽、4弹簧、5卡块、6通孔、7限位板、8挤压装置、81滑 套、82推杆、9刷头、10轴承、11转轴、12凸块、13限位块、14手柄。
