技术摘要：
本发明公开货币管理系统、方法及自动清分扎把入库设备，货币管理系统，其特征在于：包括控制端、清分机模块、扎把模块、保险柜；所述的控制端记录项目信息、人员信息、时间信息，所述的清分模块、扎把模块、保险柜一体设置，本发明的有益效果：清分扎把入库全自动化设  全部
背景技术：
在银行或者一些其他货币机构，在将货币归类出仓或者进仓的时候，需要将钞票 进行清分归类，目前市场使用手段多为使用清分机进行清分后再人工送入捆钞机进行捆钞 扎把，在捆扎后在拿出来收集整理到钱箱或钱袋统一入库。这种方式增加人工劳动强度及 增加清分入库时间及整个清分扎把入库环节都有人为参与存在一定的风险漏洞。 现有技术中存在清分扎把一体机器，例如中国专利：CN201320396676.8公开了一 种清分扎把一体机，包括清分模块、扎把模块，还包括用于整理纸币的调整模块，调整模块 包括上下调整组件、左右调整组件以及前后调整组件，调整模块的进钞口与清分模块的出 钞口相连通，调整模块的出钞口与扎把模块的进钞口相连通。纸币经过清分模块清分后，在 调整模块的作用下，可以对符合清分要求的纸币在左右、上下、前后方向均进行调整，将纸 币调整到整齐的状态，然后纸币进入扎把模块，利用扎把模块对纸币进行自动扎把。根据其 说明书公开的内容，在使用过程中，清分机和扎把机的功能单一，而且两者的衔接需要人工 操作，会导致工作人员劳动强度大，该专利将清分机和扎把机进行了整合，但是其缺少了入 库的功能，即清分扎把以后还需要进行人为的操作。 现有中国专利CN201420503557.2，公开了一种纸币清分分拣扎把一体机，，包括： 清分装置；传送机构，连接在所述清分装置的出钞口处；若干个接钞扎把装置，排列在所述 传送机构的下方；机械手，沿所述接钞扎把装置排列方向搬运已扎把的纸币；打印装置，设 置在所述机械手的纸币搬运路径上；以及控制显示单元，用于设定及显示所述传送机构﹑所 述接钞扎把装置﹑所述机械手﹑以及所述打印装置的运行状态。其公开有机柜的技术特征， 但是其机柜的设置目的是为了将扎把后的货币进行取出的，没有入库的功能，其次其纸币 清分扎把设备暴露在外，机器整体的安全性不高。
技术实现要素：

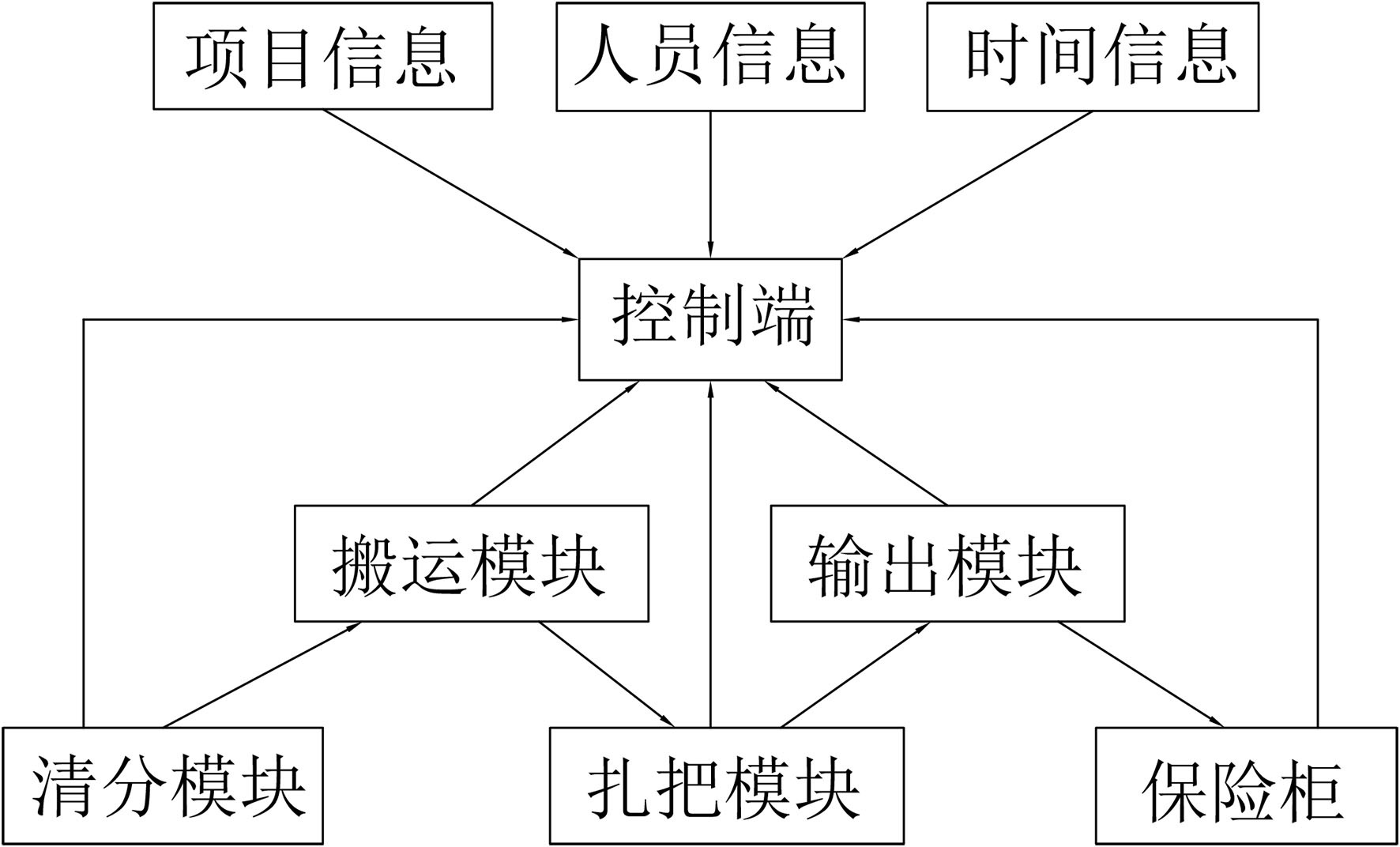

本发明的目的是提供一种货币清分、扎把、入库的一体化设备，便于在银行或者金 融机构，对货币安全性要求较高的需求。 一种货币管理系统，包括控制端、清分机、扎把机、保险柜；所述的控制端记录项目 信息、人员信息、时间信息，所述的清分机、扎把机、保险柜一体设置，所述的清分机的工作 状态由控制端控制，清分机的工作信息反馈给控制端，所述的扎把机的工作状态由控制端 控制，扎把机的工作信息反馈给控制端，所述的保险柜的工作状态由控制端控制，保险柜的 的工作信息反馈给控制端， 所述的清分机、扎把机、保险柜从上游至下游依次设置；所述的清分机和扎把机之间设 置有搬运模块，所述的扎把机和保险柜之间设置有输出模块。 该系统的设置优势在于清分、扎把、入库，三个操作通过搬运模块和输出模块衔接 4 CN 111583505 A 说　明　书 2/4 页 起来形成一体化的设备，安全性较高。 一种货币管理方法包括如下步骤： S1：人员信息录入； S2：在系统录入项目信息； S3：对货币进行清分并进行判断； S4：对S1中合格的货币进行归拢，对S1中不合格的货币进行返回； S5：对S3中合格的货币进行统计和扎把，并对统计结果录入项目信息； S6：对S4中扎把的货币进行入库； S7：对人员身份识别，通过验证后进行出库操作； 所述的项目信息包括项目负责人、项目操作人、操作时间、货币信息。 通过该方法可显著提高上述货币管理系统的安全性，需要将资金进行入库操作 时，首先需要对操作人的身份进行识别，识别成功后，清分、扎把、入库一体化完成操作，退 出无效的货币，一旦货币入库，则必须通过有权限的人才能从库中取出，并且对取出的时间 等信息进行记录。 一种自动清分扎把入库设备，包括外壳、人机交互模块、清分机组件、捆扎机组件、 及保险柜； 所述的清分机组件包括入钞口、退钞口、出钞口、翻转拍打组件； 所述的捆扎机组件包括搬运模组、捆钞模组、纸盘模组、输出模组和机架； 所述搬运模组包括搬运框架组件、搬运小车组件、搬运机械手组件、上下爪组件、上下 爪驱动轴、机械手驱动电机、导向轴、搬运小车驱动电机； 所述的纸盘模组包括纸带驱动组件、打印及纸带通道组件、纸盘锁组件； 所述的搬运模组将货币从清分机组件的出钞口移动至捆钞模组，输出模组将货币从捆 钞模组移动至保险柜； 所述的清分机组件、捆扎机组件、保险柜从上游至下游依次设置，所述的搬运模组、捆 钞模组、纸盘模组、输出模组从上游至下游依次设置； 所述的清分机组件的出钞口、翻转拍打组件和捆扎机组件设置在外壳内。 通过上述的自动清分扎把入库设备和货币管理方法，可以实现上述的货币管理系 统 有益效果：清分扎把入库全自动化设置，并严格控制入库和出库的操作人员，形成智能 化、一体化的管理系统，本系统从管理上进行严格控制，尽量减少人为操作，避免人与货币 之间的检出，系统从从物理上也实现了人与货币之间的隔离，保证了货币的安全性。 附图说明 利用附图对本发明作进一步说明，但附图中的实施例不构成对本发明的任何限 制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得 其它的附图。 图1为本发明的系统的流程示意图。 图2为本发明货币管理方法流程示意图。 图3为本发明自动清分扎把入库设备的立体结构图。 5 CN 111583505 A 说　明　书 3/4 页 图4为图3中去掉外壳部分的内部结构示意图。 图5为捆扎组件的搬运模组机构示意图。 图6为捆扎组件的捆扎模组机构示意图。 图7为捆扎组件的输出模组机构示意图。 图8为捆扎组件的纸盘模组机构示意图。 附图标记：外壳1、人机交互模块2、清分机组件3、捆扎机组件4、现金保险柜5a、现 金箱5a-1、抽拉底盘5a-2;尾箱保险柜5b、尾箱柜格5b-1;入钞口31、退钞口32、出钞口33、翻 转拍打模组34；搬运模组41、捆钞模组42、输出模组43、纸盘模组44、机架45； 搬运框架组件411、搬运小车组件412、搬运机械手组件413、上下爪组件414，上下爪驱 动轴415，机械手驱动电机416，导向轴417，搬运小车驱动电机418，；纸带夹头组件421、切纸 刀组件422、捆扎组件423、烫头组件424、捆扎上下夹425；BT机械手组件431、BT电机组件 432、导轴433、固定支架框434、BT上下夹435；纸盘锁组件441、打印及纸带通道组件442、纸 带驱动组件443、墨盒碳带444；走纸通道组件445。
