技术摘要：
本揭露提供了一种切割垫、切割设备以及光学膜的切割方法，切割设备包括一切割垫、至少一个第二磁性元件以及一切割刀具。切割垫是配置以承载一光学膜，并且切割垫包括至少一容置槽、以及至少一第一磁性元件设置于容置槽内。第二磁性元件是配置以与第一磁性元件产生一磁  全部
背景技术：
偏光板为广泛应用于液晶显示器的光学元件，随着液晶显示器的应用越来越广， 例如，手机、穿戴式装置等，对偏光板品质的要求也越来越高。 偏光板在制成后通常需经裁切以贴合至各种尺寸的显示器。此外，由于各种光学 膜材的来料尺寸与成品所需的尺寸相差甚大，因此在偏光板的制作过程中，亦会对光学膜 材进行裁切，以调整膜材大小。然而，光学膜材的裁切过程中需要稳固地固定光学膜材，若 光学膜材固定不当，则可能会干扰光学膜材的后续制程，甚至是造成光学膜片的损伤。 因此，如何设计出可稳定地固定光学膜材以进行切割的切割设备，便是现今值得 探讨与解决的课题。
技术实现要素：

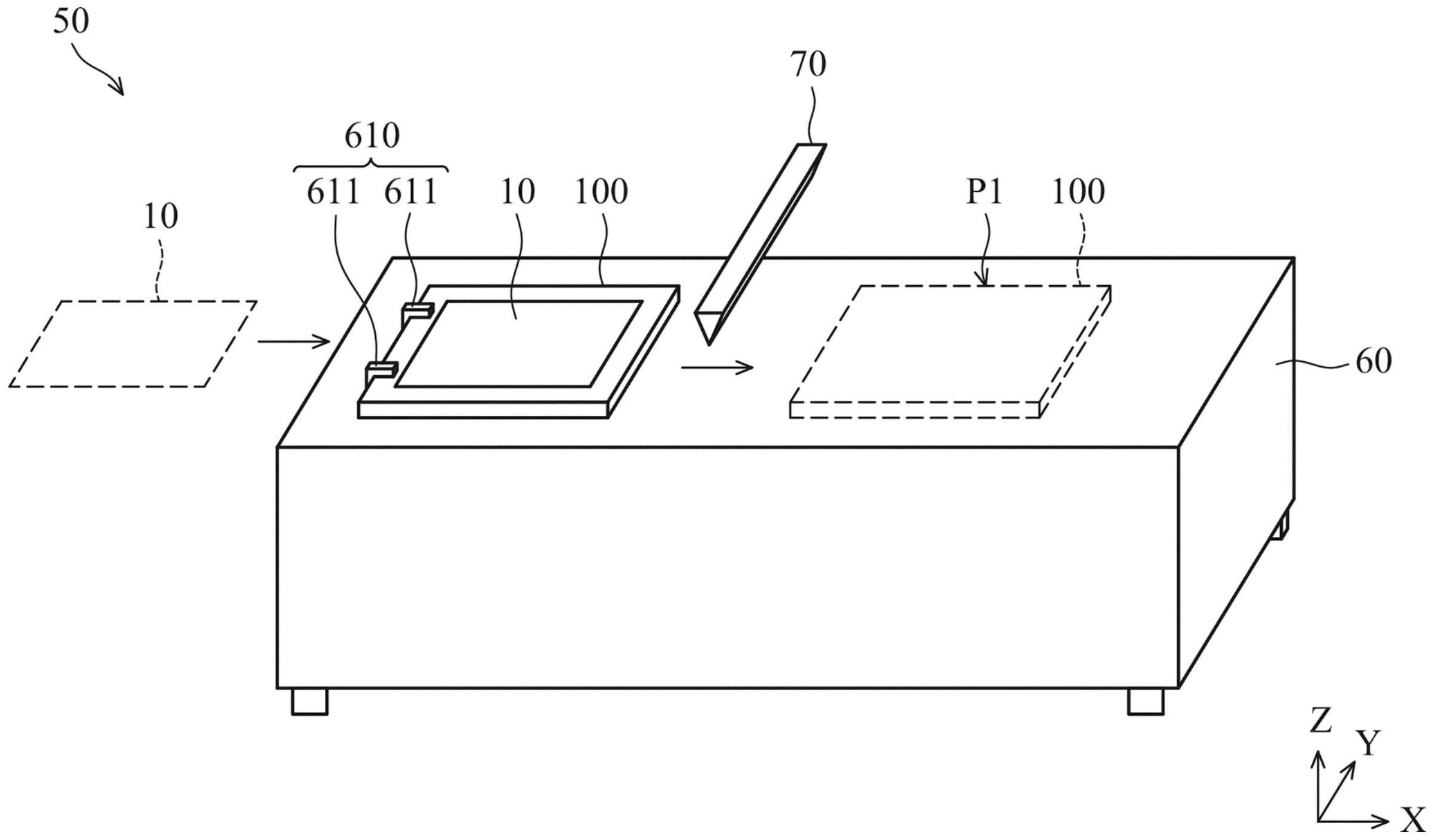

有鉴于此，本揭露提出一种切割设备，以解决上述的问题。 本揭露提供了一种切割垫，配置以承载一光学膜，切割垫包括至少一容置槽、以及 至少一第一磁性元件，设置于容置槽内。当切割垫承载光学膜时，第一磁性元件与一第二磁 性元件产生一磁吸力，以固定光学膜于切割垫上。 根据本揭露一些实施例，本揭露提供了一种切割设备，包括一切割垫、至少一个第 二磁性元件以及一切割刀具。切割垫是配置以承载一光学膜，并且切割垫包括至少一容置 槽、以及至少一第一磁性元件设置于容置槽内。第二磁性元件是配置以与第一磁性元件产 生一磁吸力，以固定光学膜于切割垫上。切割刀具是配置以切割光学膜。 本揭露提供一种光学膜的切割方法，包括：设置一光学膜于一切割垫上，其中切割 垫设置有多个第一磁性元件；设置多个第二磁性元件，配置以与这些第一磁性元件产生一 磁吸力，以使光学膜固定于切割垫上；以及通过一切割刀具切割光学膜。 本揭露提供一种切割设备以及切割垫，其中切割垫是配置以承载一光学膜，并且 切割设备可包含多个第一磁性元件以及多个第二磁性元件。这些第一磁性元件设置于切割 垫内，并且相对应的第二磁性元件设置于光学膜上并且与第一磁性元件产生磁吸力，以将 光学膜固定于切割垫上。因此，在切割设备切割光学膜的过程中，前述磁性元件可以稳固地 固定光学膜，以提高切割刀具的切割精确度，使得光学膜的切口更平整。 附图说明 本揭露可通过之后的详细说明并配合图示而得到清楚的了解。要强调的是，按照 业界的标准做法，各种特征并没有按比例绘制，并且仅用于说明的目的。事实上，为了能够 清楚的说明，因此各种特征的尺寸可能会任意地放大或者缩小。 4 CN 111571694 A 说　明　书 2/7 页 图1为根据本揭露一实施例的一切割设备的示意图； 图2为根据本揭露一实施例的光学膜的结构示意图； 图3为根据本揭露一实施例的切割垫以及光学膜的上视图； 图4为本揭露一实施例的切割垫以及光学膜的侧视图； 图5为根据本揭露实施例的切割设备的一旋转机构旋转切割垫的示意图； 图6为根据本揭露另一实施例的第二底板以及光学膜的侧视图； 图7为根据本揭露另一实施例的第二底板以及光学膜的侧视图； 图8为根据本揭露另一实施例的第二底板、光学膜以及一控制装置的示意图； 图9为根据本揭露另一实施例的切割垫以及光学膜的上视图； 图10为根据本揭露一实施例的光学膜的切割方法的流程图。 【符号说明】 10 光学膜 10a  主体部 10b 边料部 11  第一保护层 12  第一覆盖层 13  偏光层 14  第二覆盖层 15  粘胶层 16  第二保护层 30、30A  第一磁性元件 40 第二磁性元件 50  切割设备 60  工作站台 601  工作面 610  夹持机构 611  夹持件 620  旋转机构 621  滚轮 70  切割刀具 80  控制装置 100  切割垫 110  第一底板 111  承载面 120  第二底板 1201  第一表面 1202  第二表面 200  切割方法 202、204、206 步骤 5 CN 111571694 A 说　明　书 3/7 页 ATS 容置槽 L1  虚线 L2  虚线 P1 位置 R1  旋转方向 X  X轴 Y  Y轴 Z  Z轴
