技术摘要：
本申请实施例提供了一种红细胞图像检测方法及设备、介质，获取相应的红细胞图像，并根据红细胞图像，得到相应的红细胞灰度化图像；将红细胞灰度化图像进行边缘检测，得到相应的红细胞边缘信息图像；基于膨胀运算，对红细胞边缘信息图像进行处理，得到相应的红细胞膨胀  全部
背景技术：
红细胞是人体氧气分子的运输载体，红细胞的含量及形态特征是人体健康的主要 参数，红细胞检测是临床病变检验的重要内容。 目前，红细胞检测的主要方式是基于电阻抗的红细胞定量检测方法，用于统计红 细胞的数量，但是这种方法受环境影响较大且准确率不高，红细胞数量的统计精度低，无法 有效地获取红细胞形态结构。 基于此，如何提高红细胞检测的准确率、提高红细胞数量统计的精度成为重要的 技术问题。
技术实现要素：

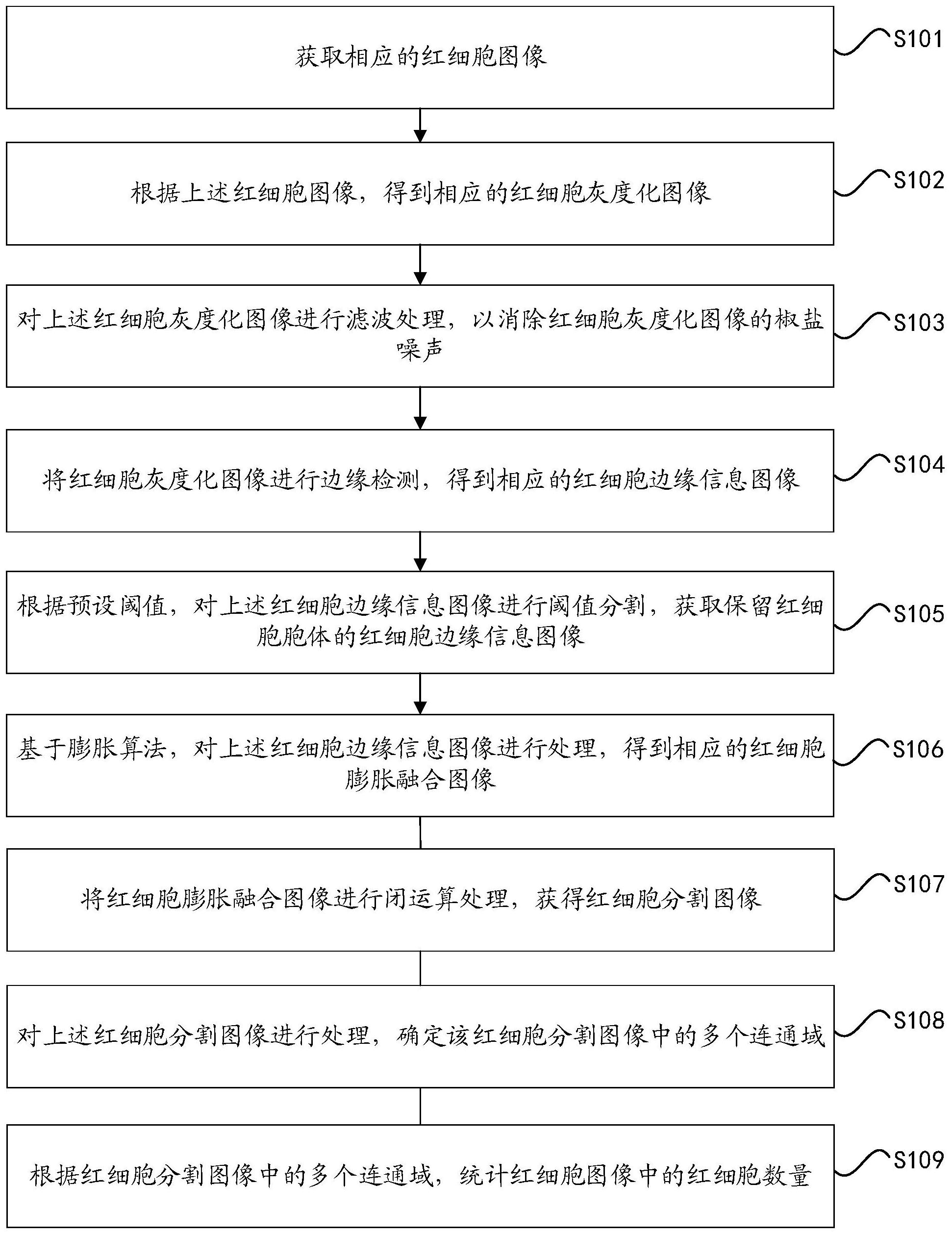

本说明书实施例提供一种红细胞图像检测方法及设备、介质，用于解决现有技术 中的如下技术问题：红细胞检测准确率低、受环境影响较大，红细胞数量统计的精度较低。 本说明书实施例采用下述技术方案： 一种红细胞图像检测方法，所述方法包括： 获取相应的红细胞图像，并根据所述红细胞图像，得到相应的红细胞灰度化图像； 将所述红细胞灰度化图像进行边缘检测，得到相应的红细胞边缘信息图像； 基于膨胀运算，对所述红细胞边缘信息图像进行处理，得到相应的红细胞膨胀融 合图像； 将所述红细胞膨胀融合图像进行闭运算处理，获得红细胞分割图像； 确定所述红细胞分割图像中的多个连通域； 根据所述红细胞分割图像中的多个连通域，统计所述红细胞图像中的红细胞数 量。 在一种可能实现的方式中，所述根据红细胞图像，得到相应的红细胞灰度化图像， 具体包括： 将所述红细胞图像分解为绿色单通道图像； 对所述绿色单通道图像进行灰度化处理，得到相应的红细胞灰度化图像。 在一种可能实现的方式中，在得到相应的红细胞边缘信息图像之前，所述方法还 包括： 对所述红细胞灰度化图像进行滤波处理，以消除所述红细胞灰度化图像的椒盐噪 声。 在一种可能实现的方式中，在得到相应的红细胞膨胀融合图像之前，所述方法还 包括： 根据预设阈值，对所述红细胞灰度化图像进行阈值分割，获取保留红细胞胞体的 4 CN 111583175 A 说　明　书 2/8 页 红细胞灰度化图像；或者 根据预设阈值，对所述红细胞边缘信息图像进行阈值分割，获取保留红细胞胞体 的红细胞边缘信息图像。 在一种可能实现的方式中，在获得红细胞分割图像之前，所述方法还包括： 根据所述红细胞膨胀融合图像进行相应的计算，确定所述红细胞膨胀融合图像中 的多个连通域； 确定各连通域的区域面积是否小于相应的预设阈值； 在所述连通域的区域面积小于相应的预设阈值的情况下，对所述连通域进行填 充。 在一种可能实现的方式中，所述红细胞包括正常状态红细胞、异常状态红细胞； 所述根据所述红细胞分割图像中的多个连通域，统计所述红细胞图像中的红细胞 数量，具体包括： 计算所述红细胞分割图像中各连通域的圆形度； 在所述连通域的圆形度小于预设阈值的情况下，确定所述连通域为异常状态红细 胞，并累计所述异常状态红细胞的数量； 在所述连通域的圆形度大于或等于预设阈值的情况下，确定所述连通域为正常状 态红细胞，并累计所述正常状态红细胞的数量。 在一种可能实现的方式中，所述异常状态红细胞至少包括以下一种：碎裂红细胞、 变异红细胞。 在一种可能实现的方式中，将所述红细胞灰度化图像进行边缘检测，得到相应的 红细胞边缘信息图像，具体包括： 基于预设的方向可控滤波器，对所述红细胞灰度化图像进行边缘检测，得到相应 的红细胞边缘信息图像。 一种红细胞图像检测设备，所述设备包括： 至少一个处理器；以及 与所述至少一个处理器通信连接的存储器； 其中，所述存储器存储有可被所述至少一个处理器执行的指令，所述指令被所述 至少一个处理器执行，以使所述至少一个处理器能够： 获取相应的红细胞图像，并根据所述红细胞图像，得到相应的红细胞灰度化图像； 将所述红细胞灰度化图像进行边缘检测，得到相应的红细胞边缘信息图像； 基于膨胀运算，对所述红细胞边缘信息图像进行处理，得到相应的红细胞膨胀融 合图像； 将所述红细胞膨胀融合图像进行闭运算处理，获得红细胞分割图像； 确定所述红细胞分割图像中的多个连通域； 根据所述红细胞分割图像中的多个连通域，统计所述红细胞图像中的红细胞数 量。 一种红细胞图像检测的非易失性计算机存储介质，存储有计算机可执行的指令， 所述计算机可执行指令设置为： 获取相应的红细胞图像，并根据所述红细胞图像，得到相应的红细胞灰度化图像； 5 CN 111583175 A 说　明　书 3/8 页 将所述红细胞灰度化图像进行边缘检测，得到相应的红细胞边缘信息图像； 基于膨胀运算，对所述红细胞边缘信息图像进行处理，得到相应的红细胞膨胀融 合图像； 将所述红细胞膨胀融合图像进行闭运算处理，获得红细胞分割图像； 确定所述红细胞分割图像中的多个连通域； 根据所述红细胞分割图像中的多个连通域，统计所述红细胞图像中的红细胞数 量。 本说明书实施例采用的上述至少一个技术方案能够达到以下有益效果：通过对红 细胞图像依次进行灰度化、边缘检测、膨胀运算、闭运算等处理获得红细胞分割图像，并确 定红细胞分割图像中的多个连通域，根据连通域，统计红细胞图像中的红细胞数量。通过该 方法，一方面，相较于现有的红细胞图像检测方法，并不限于特定的检测环境，对于检测环 境的适应性强，不容易受环境的影响；另一方面，本申请实施例所提供的技术方案，红细胞 数量的统计精度高、准确率高，并且相较于现有的红细胞检测技术，更加简单便捷，从而提 高红细胞检测效率，增强用户使用体验。 附图说明 此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申 请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中： 图1为本说明书实施例提供的一种红细胞图像检测方法的流程图； 图2为本申请实施例提供的结构元素示意图； 图3为本说明书实施例提供的一种红细胞图像检测设备的结构示意图。
