技术摘要：
本发明提供一种自发光显示装置以及像素内补偿电路，像素内补偿电路包括驱动TFT、开关TFT、第一储存电容、第一模块和第二模块，其中，发光单元与驱动TFT连接；第一发光控制信号、第一扫描控制信号和参考电压均与第一模块连接，第二模块与第一发光控制信号连接；驱动TFT  全部
背景技术：
OLED显示屏具有柔性、对比度高等特点，应用越来越广，但其是控制电流来控制发 光强度，像素的显示亮度与驱动管的阈值电压Vth、栅极和源极之间的电压Vgs电压密切相 关(I∝(Vgs-Vth)2)，驱动TFT的Vth漂移、IR-Drop、OLED器件的老化都会影响OLED面板的显 示效果，因此通常需要设计外补偿或者内补偿像素电路来克服这些影响。 在现有的像素内补偿电路中，一般能同时克服Vth漂移、IR-Drop、OLED器件老化等 问题的像素要么具有TFT的数目较多，要么在像素各节点电压重置阶段会产生大电流流向 OLED器件使其发光。 图1所示是现有无补偿像素电路，其包括开关TFT  1、驱动TFT  2和存储电容3,开关 TFT  1受扫描控制信号Scan控制将数据信号Vdata输入到驱动TFT  2的栅极控制端，驱动TFT  2受栅极控制端的电压控制在电源ELVDD作用下，输出驱动电流，电流流经发光元件5发光。 存储电容3连接驱动TFT  2的栅极控制端和电源ELVDD，用于维持驱动TFT  2的栅极控制端的 电压，防止其在一个刷新周期内因漏电而发生变化。
技术实现要素：

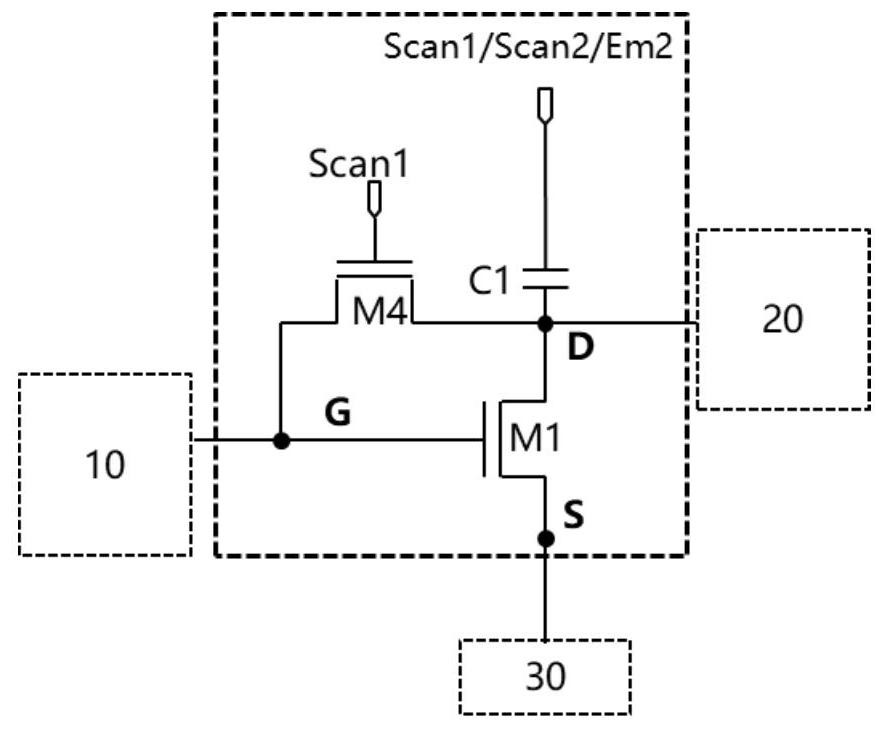

本发明的目的在于提供一种消除在非发光阶段向发光单元流入大电流的自发光 显示装置以及像素内补偿电路。 本发明提供一种像素内补偿电路，与发光单元连接且位于像素单元内；所述发光 单元位于第一电源和第二电源之间，像素单元内输入第一发光控制信号、第一扫描控制信 号、第二扫描控制信号和参考电压，发光元单元由第一发光控制信号控制；像素内补偿电路 包括驱动TFT、开关TFT、第一储存电容、第一模块和第二模块，其中，发光单元与驱动TFT连 接；第一发光控制信号、第一扫描控制信号和参考电压均与第一模块连接，第二模块也与第 一发光控制信号连接；驱动TFT的控制端与第一模块连接，驱动TFT的第一通路端均与第二 模块、第一存储电容的第一极以及开关TFT的第二通路端，驱动TFT的第二通路端与发光单 元连接；开关TFT的控制端连接第一扫描控制信号，开关TFT的第一通路端连接第一模块；第 一储存电容的第二极连接第二扫描控制信号。 本发明还提供一种像素内补偿电路，与发光单元连接且位于像素单元内；所述发 光单元位于第一电源和第二电源之间，像素单元内输入第一发光控制信号、第二发光控制 信号、第一扫描控制信号和参考电压，发光元单元由第一发光控制信号和第二发光控制信 号控制；像素内补偿电路包括驱动TFT、开关TFT、第一储存电容、第一模块和第二模块，其 中，发光单元与驱动TFT连接；第一发光控制信号、第一扫描控制信号和参考电压均与第一 模块连接，第二模块与第一发光控制信号连接；驱动TFT的控制端与第一模块连接，驱动TFT 5 CN 111599314 A 说　明　书 2/8 页 的第一通路端均与第二模块、第一存储电容的第一极以及开关TFT的第二通路端，驱动TFT 的第二通路端与发光单元连接；开关TFT的控制端连接第一扫描控制信号，开关TFT的第一 通路端连接第一模块；第一储存电容的第二极连接第二发光控制信号。 本发明还提供一种像素内补偿电路，与发光单元连接且位于像素单元内；所述发 光单元位于第一电源和第二电源之间，像素单元内输入第一发光控制信号、第一扫描控制 信号、和参考电压，发光元单元由第一发光控制信号控制；像素内补偿电路包括驱动TFT、开 关TFT、第一储存电容、第一模块和第二模块，其中，发光单元与驱动TFT连接；第一发光控制 信号、第一扫描控制信号和参考电压均与第一模块连接，第二模块也与第一发光控制信号 连接；驱动TFT的控制端与第一模块连接，驱动TFT的第一通路端均与第二模块、第一存储电 容的第一极以及开关TFT的第二通路端，驱动TFT的第二通路端与发光单元连接；开关TFT的 控制端连接第一扫描控制信号，开关TFT的第一通路端连接第一模块；第一储存电容的第二 极连接第一扫描控制信号。 本发明还提供一种像素内补偿电路，与发光单元连接且位于像素单元内；所述发 光单元位于第一电源和第二电源之间，像素单元内输入第一发光控制信号、第一扫描控制 信号、第二扫描控制信号、第三扫描控制信号和参考电压，发光元单元由第一发光控制信号 和第二发光控制信号控制；像素内补偿电路包括驱动TFT、开关TFT、第一储存电容、第一模 块和第二模块，其中，发光单元与驱动TFT连接；第一扫描控制信号、第三扫描控制信号和参 考电压均与第一模块连接，第二模块与第一发光控制信号连接；驱动TFT的控制端与第一模 块连接，驱动TFT的第一通路端均与第二模块、第一存储电容的第一极以及开关TFT的第二 通路端，驱动TFT的第二通路端与发光单元连接；开关TFT的控制端连接第一扫描控制信号， 开关TFT的第一通路端连接第一模块；第一储存电容的第二极连接第二扫描控制信号。 本发明还提供一种自发光显示装置，其包括像素内补偿电路。 本发明像素内补偿电路可以对第一驱动TFT的阈值电压Vth漂移和发光单元老化 进行补偿，提高了显示面板的均一性；且通过第一储存电容的耦合作用达到非发光阶段不 产生流向发光单元的电流，可以提高对比度和改善显示效果。 附图说明 图1所示是现有无补偿像素电路； 图2为本发明像素内补偿电路的结构示意图； 图3为图2所示像素内补偿电路的第一实施例的结构示意图； 图4为图3所示第一实施例内输入信号的波形图； 图5为图3所示的像素内补偿电路在不同数据电压Vdata的电路仿真结果的示意 图； 图6为图3所示的像素内补偿电路在不同阈值电压Vth的电路仿真结果的示意图； 图7为图2所示像素内补偿电路的第二实施例的结构示意图； 图8为图7所示第二实施例内输入信号的波形图； 图9为图7所示的像素内补偿电路在不同数据电压Vdata的电路仿真结果的示意 图； 图10为图7所示的像素内补偿电路在不同阈值电压Vth的电路仿真结果的示意图； 6 CN 111599314 A 说　明　书 3/8 页 图11为图2所示像素内补偿电路的第三实施例的结构示意图； 图12为图11所示第三实施例内输入信号的波形图； 图13为图11所示的像素内补偿电路在不同数据电压Vdata的电路仿真结果的示意 图； 图14为图11所示的像素内补偿电路在不同阈值电压Vth的电路仿真结果的示意 图； 图15为图2所示像素内补偿电路的第四实施例的结构示意图； 图16为图15所示第四实施例内输入信号的波形图； 图17为图15所示的像素内补偿电路在不同数据电压Vdata的电路仿真结果的示意 图； 图18为图15所示的像素内补偿电路在不同阈值电压Vth的电路仿真结果的示意 图。
