技术摘要：
本发明公开了一种仪器仪表接线盒，包括底壳，底壳的一侧设置有接线孔，底壳内固定连接有固定座，固定座内固定连接有接线端子，固定座内设置有滑板，滑板的底部固定连接有连接杆，连接杆的底端固定连接有活动卡套，活动卡套与接线端子内部滑动连接，滑板的顶部与固定座  全部
背景技术：
仪器仪表是用以检出、测量、观察、计算各种物理量、物质成分、物性参数等的器具 或设备。真空检漏仪、压力表、测长仪、显微镜、乘法器等均属于仪器仪表，广义来说，仪器仪 表也可具有自动控制、报警、信号传递和数据处理等功能，例如用于工业生产过程自动控制 中的气动调节仪表，和电动调节仪表，以及集散型仪表控制系统也皆属于仪器仪表。 仪器仪表通常通过导线与设备进行连接，现有的接线盒内每个接线端子上都设置 有锁紧螺丝，每根线都需要通过锁紧螺丝固定，接线工作量较大，降低了工作的效率。
技术实现要素：

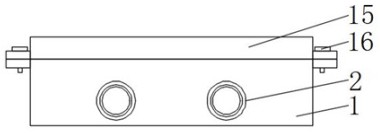

（一）解决的技术问题 针对现有技术的不足，本发明提供了一种仪器仪表接线盒，解决了现有的仪器仪表接 线盒每根线都需要通过锁紧螺丝固定造成工作效率低的问题。 （二）技术方案 为实现以上目的，本发明通过以下技术方案予以实现：一种仪器仪表接线盒，包括底 壳，所述底壳的一侧设置有接线孔，所述底壳内固定连接有固定座，所述固定座内固定连接 有接线端子，所述固定座内设置有滑板，所述滑板的底部固定连接有连接杆，所述连接杆的 底端固定连接有活动卡套，所述活动卡套与接线端子内部滑动连接，所述滑板的顶部与固 定座之间设置有弹簧，所述滑板的顶部竖直固定连接有压杆，所述压杆的顶端延伸至固定 座的外部，所述固定座的顶部设置有压板，所述压板与固定座的顶部之间通过螺杆固定，所 述底壳内壁的两侧固定连接有干燥盒。 优选的，所述接线端子为圆筒结构，所述接线端子的表面开设有与活动卡套适配 的滑槽。 优选的，所述活动卡套为半环形结构，所述活动卡套内壁的顶部设置有倒刺勾。 优选的，所述底壳的两侧固定连接有固定耳，所述底壳的顶部设置有密封盖，所述 密封盖与底壳之间通过固定螺丝固定连接。 优选的，所述干燥盒内设置有干燥剂，所述干燥盒顶部设置有可翻折盖子。 优选的，所述接线端子与仪器仪表的接线端电性连接。 优选的，所述接线端子为铜质材料，所述活动卡套为钢制材料。 优选的，所述固定座、滑板和连接杆为非金属材料。 优选的，所述接线孔内壁设置有遇水膨胀止水条。 （三）有益效果 本发明提供了一种仪器仪表接线盒，具备以下有益效果：底壳内固定连接有固定座，固 定座内固定连接有接线端子，固定座内设置有滑板，滑板的底部固定连接有连接杆，连接杆 3 CN 111555219 A 说　明　书 2/3 页 的底端固定连接有活动卡套，活动卡套与接线端子内部滑动连接，滑板的顶部与固定座之 间设置有弹簧，滑板的顶部竖直固定连接有压杆，接线时，直接将线头插进接线端子内，活 动卡套在弹簧作用下下压，固定线头，固定座的顶部设置有压板，压板与固定座的顶部之间 通过螺杆固定，当线头全部与接线端子连接后，通过安装压板使得活动卡套的下压力加大， 提高了线头的固定效果，该种仪器仪表接线盒，避免了每个接线端子都需要通过锁紧螺丝 固定，提高了安装效率。 附图说明 图1为本发明整体结构示意图； 图2为本发明底壳内部结构示意图； 图3为本发明固定座的结构示意图； 图4为本发明固定座的剖视图。 图中：1-底壳、2-接线孔、3-固定座、4-接线端子、5-滑板、6-连接杆、7-活动卡套、 8-倒刺勾、9-弹簧、10-压杆、11-压板、12-螺杆、13-固定耳、14-干燥盒、15-密封盖、16-固定 螺丝。
