技术摘要：
本申请涉及一种光伏低压防护设备及其控制方法、控制装置和存储介质。所述光伏低压防护设备，运用于低压配电台区，包括测控模块和用于连接在光伏发电系统低压进线和扰动负载之间的操作开关。其中，测控模块，包括：第一采集单元，用于连接光伏发电系统低压进线、采集低  全部
背景技术：
目前，分布式光伏发电系统大多分布在0.4kV低压配电台区，以三相四线制为用户 供电。当出力与负荷就近平衡，存在孤岛效应，会对设备和电力检修人员的安全存在重大隐 患：当电力检修人员断开光伏发电系统与电网的连接，光伏发电系统仍对失压电网供电，待 检修线路仍带电，可能会造成安全事故。因此，在电力检修前，需要进行孤岛检测，若发现孤 岛运行，及时进行反孤岛处理。 传统技术中，往往采用被动检测法来判断是否存在孤岛运行，在检测到存在孤岛 运行时，通过逆变器与电网断开以实现孤岛保护，自动化水平较低，不利于及时破坏孤岛运 行。
技术实现要素：

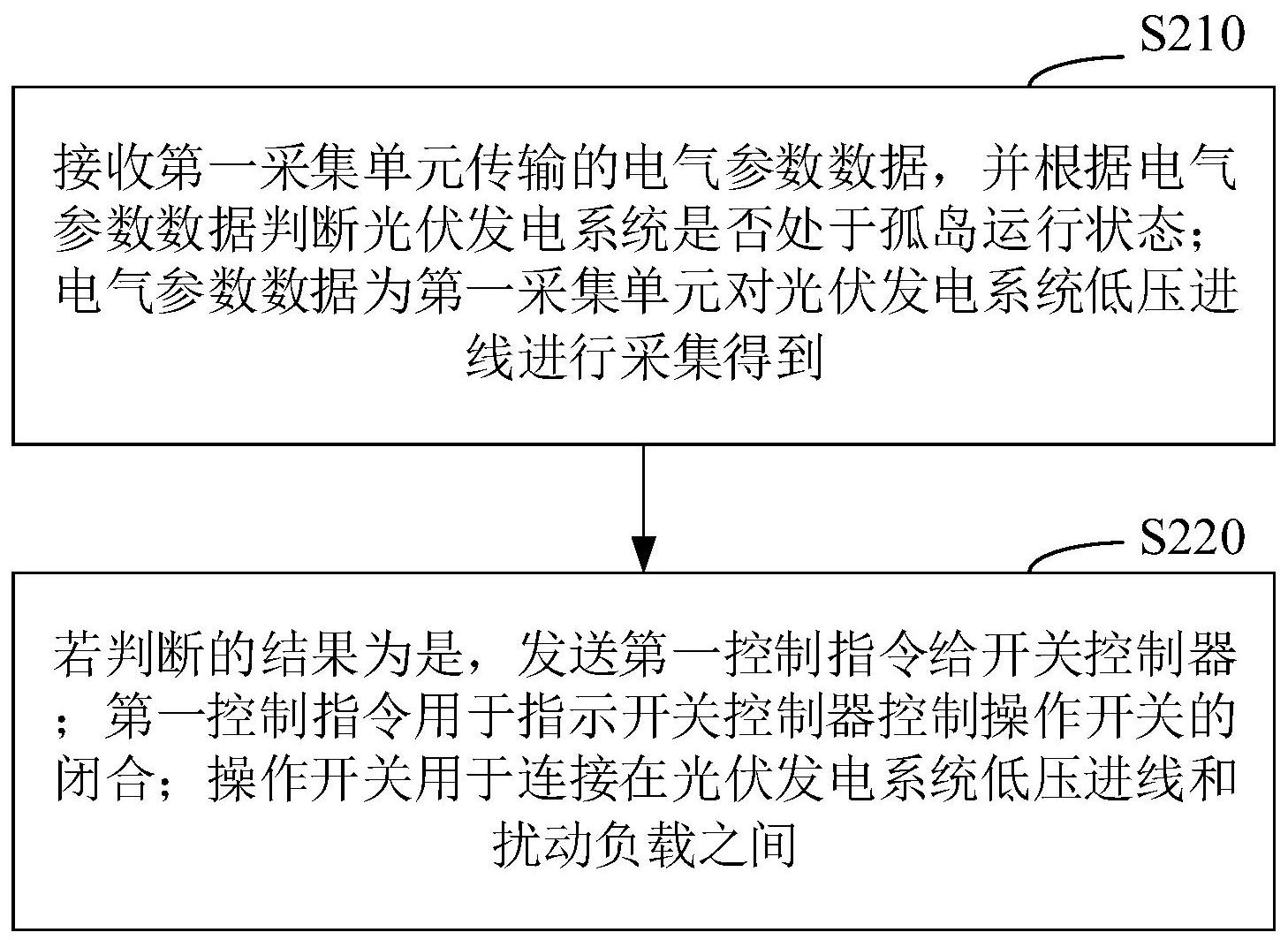

基于此，有必要针对上述技术问题，提供一种能够及时破坏孤岛运行的光伏低压 防护设备、控制方法、控制装置和存储介质。 一种光伏低压防护设备，设备运用于低压配电台区；设备包括测控模块和用于连 接在光伏发电系统低压进线和扰动负载之间的操作开关； 测控模块，包括： 第一采集单元，用于连接光伏发电系统低压进线、采集低压进线的电气参数数据； 开关控制器，连接操作开关的控制端； 处理器，分别连接第一采集单元以及开关控制器； 第一采集单元将电气参数数据传输给处理器；处理器根据电气参数数据，判断光 伏发电系统是否处于孤岛运行状态；若判断的结果为是，发送第一控制指令给开关控制器； 开关控制器根据第一控制指令控制操作开关的闭合。 在其中一个实施例中，光伏低压防护设备还包括第二采集单元；第二采集单元，用 于连接光伏发电系统低压出线开关、采集低压出线开关的开关量； 处理器，连接第二采集单元； 第二采集单元将开关量传输给处理器；处理器在根据开关量确认光伏发电系统处 于检修状态时，采用电气参数数据判断光伏发电系统是否处于孤岛运行状态。 在其中一个实施例中，光伏低压防护设备还包括： 通信器，连接处理器，用于连接控制后台； 供电器，分别连接第一采集单元、开关控制器、处理器、第二采集单元和通信器。 在其中一个实施例中，开关控制器为延时继电器。 一种光伏低压防护设备控制方法，包括步骤： 4 CN 111555352 A 说　明　书 2/8 页 接收第一采集单元传输的电气参数数据，并根据电气参数数据判断光伏发电系统 是否处于孤岛运行状态；电气参数数据为第一采集单元对光伏发电系统低压进线进行采集 得到； 若判断的结果为是，发送第一控制指令给开关控制器；第一控制指令用于指示开 关控制器控制操作开关的闭合；操作开关用于连接在光伏发电系统低压进线和扰动负载之 间。 在其中一个实施例中，光伏低压防护设备控制方法还包括步骤： 接收第二采集单元传输的开关量；开关量为第二采集单元采集的光伏发电系统低 压出线开关的开关量； 在根据开关量确认光伏发电系统处于检修状态时，采用电气参数数据判断光伏发 电系统是否处于孤岛运行状态。 在其中一个实施例中，电气参数数据包括交流频率数据、电压数据以及电流数据； 根据电气参数数据判断光伏发电系统是否处于孤岛运行状态的步骤，包括步骤： 在检查到交流频率数据位于预设防护范围、电压数据位于预设防护电压范围、且 电流数据小于或等于预设防护电流数据时，确认光伏发电系统不处于孤岛运行状态。 在其中一个实施例中，若判断的结果为是，发送第一控制指令给开关控制器的步 骤之后，还包括步骤： 根据实时接收到的电气参数数据，判断光伏发电系统是否处于孤岛运行状态； 若判断的结果为是，发送第二控制指令给开关控制器；第二控制指令用于指示开 关控制器控制操作开关的闭合。 一种光伏低压防护设备控制装置，包括： 孤岛判断模块，用于接收第一采集单元传输的电气参数数据，并根据电气参数数 据判断光伏发电系统是否处于孤岛运行状态；电气参数数据为第一采集单元对光伏发电系 统低压进线进行采集得到； 开关控制模块，用于若判断的结果为是，发送第一控制指令给开关控制器；第一控 制指令用于指示开关控制器控制操作开关的闭合；操作开关用于连接在光伏发电系统低压 进线和扰动负载之间。 一种计算机可读存储介质，其上存储有计算机程序，所述计算机程序被处理器执 行时实现上述的方法的步骤。 上述光伏低压防护设备、控制方法、控制装置和存储介质，光伏低压防护设备，运 用于低压配电台区，包括测控模块和操作开关。其中，测控开关包括第一采集单元、开关控 制器和处理器，处理器根据第一采集单元传输的电气参数数据，判断光伏发电系统是否处 于孤岛运行状态。若当前光伏发电系统处于孤岛运行状态，处理器发送第一指令给开关控 制器，以便开关控制器控制对应的操作开关闭合，使扰动负载自动投入电路中，及时破坏设 备原本的孤岛运行状态。 附图说明 为了更清楚地说明本申请实施例或传统技术中的技术方案，下面将对实施例或传 统技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本 5 CN 111555352 A 说　明　书 3/8 页 申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以 根据这些附图获得其他的附图。 图1为一个实施例中光伏低压防护设备的第一结构示意图； 图2为一个实施例中光伏低压防护设备的第二结构示意图； 图3为一个实施例中光伏低压防护设备控制方法的第一流程示意图； 图4为一个实施例中光伏低压防护设备控制方法的第二流程示意图； 图5为一个实施例中光伏低压防护设备控制方法的第三流程示意图； 图6为一个实施例中光伏低压防护设备控制装置的结构框图。
