技术摘要：
本发明涉及软件开发计算机技术开发技术领域，且公开了一种模块化计算机防尘散热装置，包括箱体，所述箱体的侧面设置有进风口，所述进风口的外部设置有定位框，所述定位框的内部设置有凹槽，所述定位框的上部设置有固定块，所述固定块的表面固定连接有固定轴，所述固定  全部
背景技术：
随着社会经济的快速发展，计算机的使用越来越多，在我们的生活、学习和工作中 随处可见，对于台式计算机来说，计算机主机的存在必不可少，在计算机的使用过程中，主 机的好坏直接决定着计算机的使用体验。 现有的主机中，使用最多的还是扇叶散热，通过机箱内部的扇叶转动，使机箱外部 空气与内部空气进行交换，用来带走机箱内部的热量，达到散热的效果，在这一过程中，随 着空气的流动，空气中的灰尘等漂浮物会进入到机箱内部，附着在电气元件表面，不仅导致 电气元件的散热效果下降，同时也会使计算机的运行性能减弱，时间长会损坏电气元件，如 果想对机箱内部的扇叶和电气元件进行清理，也需要将机箱拆开，清理过程不仅费时费力， 清理操作也很麻烦，既降低计算机的运行性能，也影响使用者的使用体验。 为解决以上问题，我们提出了一种模块化计算机防尘散热装置，具备了防尘，散热 效果好，防尘网安装、拆卸方便，散热扇安装、拆卸方便，易于清理的优点，使机箱内部的灰 尘大大降低，在对防尘网和散热扇进行清理时，无需拆卸机箱，清理效率高，保证计算机正 常运行。
技术实现要素：

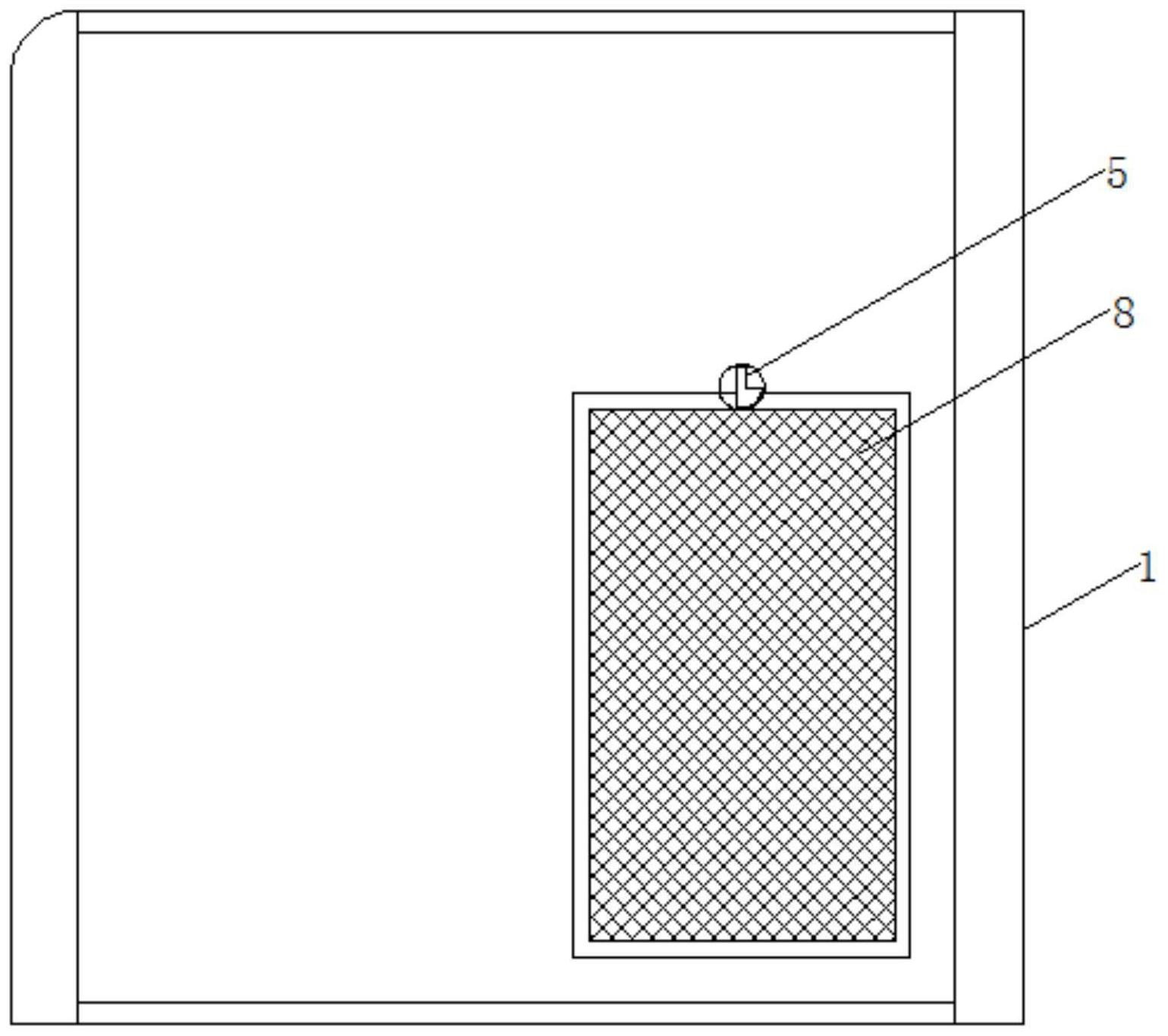

(一)解决的技术问题 针对现有技术的不足，本发明提供了一种模块化计算机防尘散热装置，具备防尘， 散热效果好，防尘网安装、拆卸方便，散热扇安装、拆卸方便，易于清理的优点，解决了现有 装置易进灰，散热效果差，不易安装和拆卸，清理麻烦的问题。 (二)技术方案 为实现上述防尘，散热效果好，防尘网安装、拆卸方便，散热扇安装、拆卸方便，易 于清理的目的，本发明提供如下技术方案：一种模块化计算机防尘散热装置，包括箱体，所 述箱体的侧面设置有进风口，所述进风口的外部设置有定位框，所述定位框的内部设置有 凹槽，所述定位框的上部设置有固定块，所述固定块的表面固定连接有固定轴，所述固定轴 远离固定块的一端固定连接有固定帽，所述进风口的表面设置有防尘网，所述防尘网的表 面设置有定位边，所述箱体的侧面设置有出风口，所述出风口的外部设置有定位板，所述定 位板的表面设置有定位柱，所述定位柱的内部活动连接有转轴，所述转轴的表面固定连接 有压块，所述压块的表面设置有把手，所述把手的表面活动连接有连杆，所述出风口的表面 设置有底板，所述底板的表面开设有槽口，所述底板的表面设计有滑槽，所述底板的内部设 置有散热扇，所述底板表面设置有防护壳，所述防护壳的表面设置有凸边，所述底板的表面 设置有连接线。 3 CN 111596733 A 说　明　书 2/4 页 优选的，所述固定块采用扇形设计，固定轴与箱体活动连接。 优选的，所述定位边与定位框内部的凹槽相适配。 优选的，所述进风口位于箱体内部硬件集中安装的一侧，出风口与进风口相对应， 位于箱体的另一侧。 优选的，所述定位板的表面向箱体内部凹进，定位柱对称分布在定位板的上下两 侧。 优选的，所述转轴的中心到压块表面的距离递增或递减。 优选的，所述压块两个为一组，平行分布，连杆同时与同一组中的两个把手活动连 接。 优选的，所述底板的上侧边比下侧边宽，槽口位于底板的上下两侧，上侧槽口比下 侧槽口长，槽口的位置与定位柱相对应。 优选的，所述滑槽位于底板的上下两侧，凸边位于防护壳的上下两侧，滑槽与凸边 相适配。 (三)有益效果 与现有技术相比，本发明提供了一种模块化计算机防尘散热装置，具备以下有益 效果： 1、该模块化计算机防尘散热装置，通过防尘网与定位框的配合使用，使空气中的 灰尘等漂浮物不易进入到箱体内部，保持箱体内部的散热效果和硬件的正常运行，防尘网 与固定块和凹槽之间的配合使用，使防尘网的安装和拆卸更简单，便于对防尘网进行定期 清理。 2、该模块化计算机防尘散热装置，通过底板与定位板的配合使用，散热扇与底板 的配合使用，使散热扇可以有效的对箱体内部进行散热，压块与底板的配合使用，连接线与 散热扇的配合使用，使该散热装置的安装和拆卸无需拆卸箱体，操作更加简单，快捷，防护 壳与底板的配合使用，使散热扇的清理更方便。 附图说明 图1为本发明箱体进风口一侧结构图一； 图2为本发明箱体进风口一侧结构图二； 图3为本发明主视剖视结构示意图； 图4为本发明图3中A处结构示意图； 图5为本发明图3中B处结构示意图； 图6为本发明防尘网侧面结构示意图； 图7为本发明图6中C处结构示意图； 图8为本发明箱体出风口一侧结构图一； 图9为本发明箱体出风口一侧结构图二； 图10为本发明压块相关结构示意图； 图11为本发明散热扇相关结构侧视图； 图12为本发明图11中D处结构示意图。 图中：1、箱体；2、进风口；3、定位框；4、凹槽；5、固定块；6、固定轴；7、固定帽；8、防 4 CN 111596733 A 说　明　书 3/4 页 尘网；9、定位边；10、出风口；11、定位板；12、定位柱；13、转轴；14、压块；15、把手；16、连杆； 17、底板；18、槽口；19、滑槽；20、散热扇；21、防护壳；22、凸边；23、连接线；
