平行双辊压延机


技术摘要:
本发明涉及平行双辊压延机,上下两组排列,每组转辊两端与机架通过旋转轴承连接,每组转辊中的一个转辊端部连接传动减速机连接,每组转辊中的两个转辊另一端设有相互啮合的传动齿轮;机架上方设有挡胶板,每个挡胶板连接螺杆,螺杆与机架上的固定箱通过螺纹连接,螺杆  全部
背景技术:
混炼物料需要用碾压机进行碾压改变其橡胶片或其它物理性能,转辊对物料的碾 压需要具有一定的挤压力度。为了使橡胶片能够对位进入两转辊之间,在机架上方设置挡 胶板,用挡胶板来对橡胶片进行定位,但是不同宽度的橡胶片需要两个挡胶板之间间隔不 同的宽度。因此挡胶板位置需要可调节。
技术实现要素:

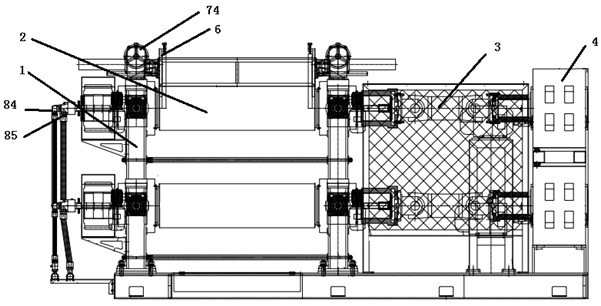

本发明的目的在于解决上述问题,提供平行双辊压延机。 为了解决上述问题,本发明采用的技术方案如下: 平行双辊压延机,机架内部设有上下两组转辊,每组转辊中两个转辊并排设置,其特征 在于,每个转辊两端与机架通过旋转轴承连接,每组转辊中的一个转辊端部连接万向节联 轴器,万向节联轴器与传动减速机连接,每组转辊中的两个转辊另一端设有相互啮合的传 动齿轮;机架上方设有挡胶板,两个挡胶板相对设置,每个挡胶板连接螺杆,螺杆与机架上 的固定箱通过螺纹连接,螺杆另一端部连接蜗杆,蜗杆对应的涡轮连接旋转手柄,蜗杆通过 固定套与机架上的固定箱连接。 优选为,其还包括冷却系统,所述冷却系统包括进回水封头和进水管、外套管,所 述转辊为中空管,中空管一端开口,中空管开口端设有进回水封头,进回水封头上设有进水 口、回水口,进水管、外套管伸入转辊内部,进水管穿过外套管,进水管上设有出水孔,外套 管上设有回水孔。 与现有技术相比,本发明有利效果为: (1)每个转辊两端与机架通过旋转轴承连接,每组转辊中的一个转辊端部连接万向节 联轴器,每组转辊的两个转辊另一端设有相互啮合的传动齿轮,转辊传动平稳,可用于对高 强度的橡胶片进行碾压。 (2)机架上方设有挡胶板,两个挡胶板相对设置,每个挡胶板连接螺杆,螺杆与机 架上的固定箱通过螺纹连接,螺杆另一端部连接蜗杆,蜗杆对应的涡轮连接旋转手柄。通过 旋转手柄,在涡轮、蜗杆的传动下,涡轮旋转,蜗杆连带螺杆移动,螺杆带动挡胶板移动,从 而调节两个挡胶板之间的距离,使之适用于不同宽度的橡胶片。 (3)其还包括冷却系统,所述冷却系统包括进回水封头和进水管、外套管,其实现 了转辊降温处理,从而用于橡胶片在碾压过程中进行降温处理,提高了橡胶片的韧性性能。 (4)进水管、外套管伸入转辊内部,外套管套在进水管外部,进水管上设有出水孔, 外套管上设有回水孔,本发明将进水与回水分离开,使水能够充分用于对转辊降温。 3 CN 111590808 A 说 明 书 2/3 页 附图说明 为了更清楚地说明本发明实施例或现有技术中的技术方案,下面将对实施例或现 有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本 发明的一些实施例,对于本领域普通技术人员来讲,在不付出创造性劳动的后提下,还可以 根据这些附图获得其他的附图。 图1为本发明所述平行双辊压延机液主视图; 图2为本发明所述平行双辊压延机液侧视图; 图3为本发明所述平行双辊压延机液俯视图; 图4为本发明所述转辊结构图; 图5为本发明所述冷却系统结构图; 图6为本发明所述涡轮与蜗杆主视图; 图7为本发明所述涡轮与蜗杆侧视图; 附图标记说明:机架-1、转辊-2、万向节联轴器-3、传动减速机-4、传动齿轮-5、挡胶板- 6、螺杆-71、涡轮-72、蜗杆-73、旋转手柄-74、固定箱-75、固定套-76、回水封头-81、进水管- 82、外套管-83、进水口-84、回水口-85、出水孔-86、回水孔-87、旋转轴承-9。
