技术摘要：

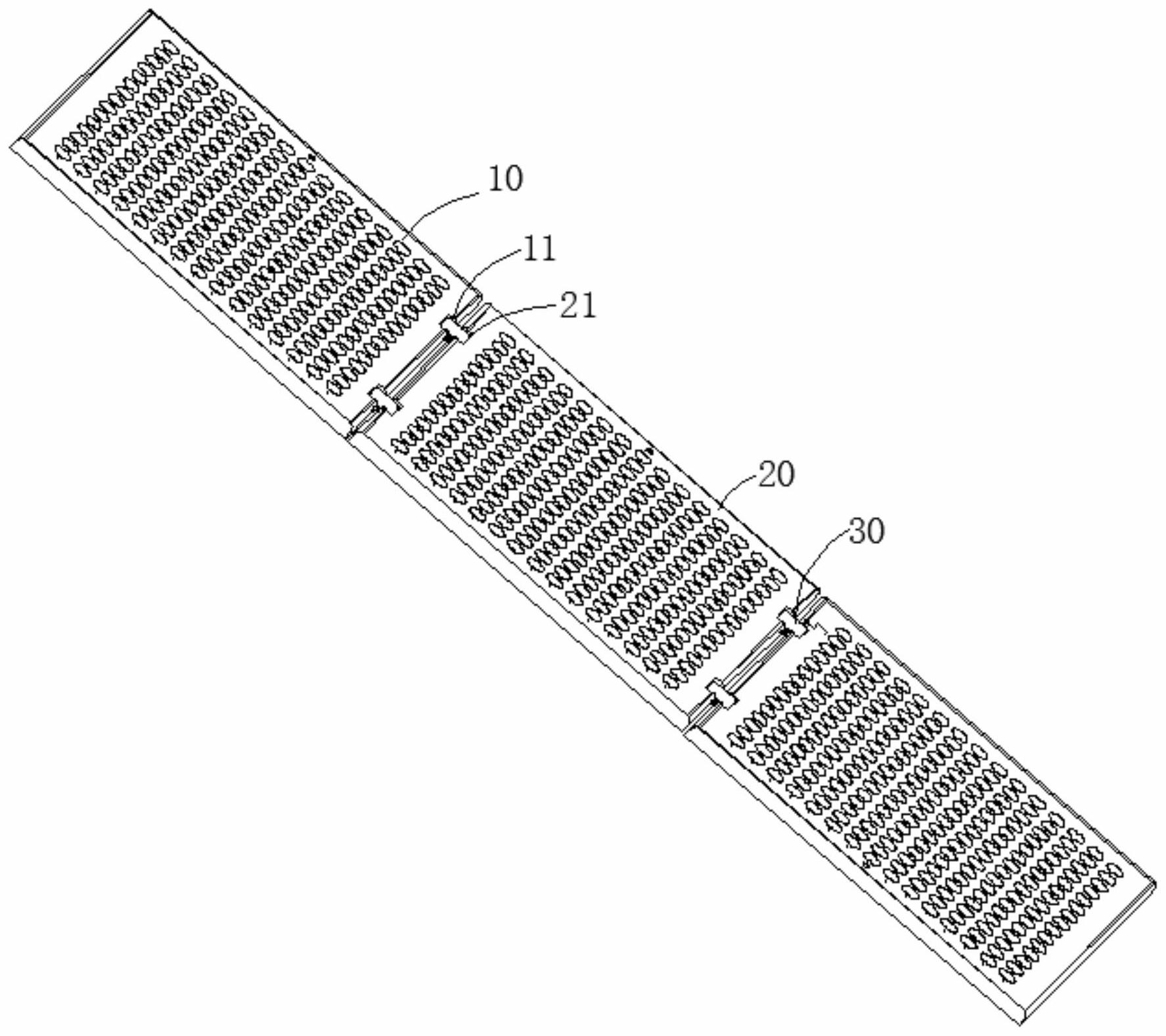

本发明涉及一种可折叠可拼接LED理疗面板灯，包括第一面板灯模组、第二面板灯模组及旋转组件，第一面板灯模组上设有第一安装腔，第二面板灯模组上设有第二安装腔；旋转组件包括固定件、第一旋转件及第二旋转件，固定件的两端分别容置于所述第一安装腔、第二安装腔内；第  全部
背景技术：
在照明领域中，面板灯具作为一种常用的面光源灯具，其结构主要由光源及导光 板组成，该面板灯的工作原理是采用导光板侧边，将点、线状态光源的光线导入，再经由导 光板正面发散出来，由于该面板灯具有超薄轻便、光线均匀、节能且稳定耐用等诸多优点， 使得面板灯的应用越来越广泛。 面板灯可应用于LED理疗行业，做成LED理疗面板灯，现有的LED理疗面板灯的结构 比较单一，没有同时拥有既可无限拼接又可折叠的结构。
技术实现要素：
基于此，有必要针对目前传统技术存在的问题，提供一种可折叠可拼接LED理疗面 板灯，解决上述传统的技术问题。 为了实现本发明的目的，本发明采用以下技术方案： 一种可折叠可拼接LED理疗面板灯，包括第一面板灯模组、至少一组第二面板灯模 组及连接所述第一面板灯模组和第二面板灯模组的旋转组件，所述第一面板灯模组上设有 第一安装腔，所述第二面板灯模组上设有与所述第一安装腔对应设置的第二安装腔；所述 旋转组件包括固定件、连接所述固定件的第一旋转件及第二旋转件，所述固定件的两端分 别容置于所述第一安装腔、第二安装腔内，所述固定件内设有旋转腔；所述第一旋转件包括 第一定位部及第一旋转部，所述第二旋转件包括第二定位部及第二旋转部，所述第一定位 部安装在所述第一面板灯模组内，所述第二定位部安装在所述第二面板灯模组内，所述第 一旋转部、第二旋转部均容置于所述旋转腔内，以使第一面板灯模组和第二面板灯模组形 成拼接结构或者折叠结构。 在其中一个实施例中，所述第一旋转部为圆形状设置，第二旋转部为圆形状设置。 在其中一个实施例中，所述固定件内还安装有至少两根成型柱，所述成型柱设置 在所述第一旋转部与第二旋转部之间。 在其中一个实施例中，所述第一面板灯模组包括底板、LED发光理疗灯板及导光面 板，所述LED发光理疗灯板包括基板及设置在所述基板上的多个LED理疗光源，所述导光面 板上设有与LED理疗光源对应设置的散光孔。 在其中一个实施例中，所述散光孔自内向外呈逐渐增大设置。 在其中一个实施例中，所述基板为长条状结构，所述LED理疗光源相互平行间隔排 列在所述基板上。 在其中一个实施例中，所述底板由导热材料一体成型，所述底板与所述LED发光理 疗灯板贴合连接。 在其中一个实施例中，所述导光面板上设有散光罩，所述散光孔设置在所述散光 3 CN 111588994 A 说　明　书 2/4 页 罩上。 在其中一个实施例中，所述第二面板灯模组的结构与所述第一面板灯模组的结构 相同。 在其中一个实施例中，所述可折叠可拼接LED理疗面板灯还包括具有发射控制模 块和接收控制模块的无线遥控控制电路。 与现有技术相比，本发明具有如下的有益效果： 本发明通过设置有第一面板灯模组、第二面板灯模组及旋转组件，通过旋转组件 将第一面板灯模组、第二面板灯模组进行连接，使其可形成拼接结构或者折叠结构，实现无 限拼接与360°折叠，拼接后可进行局部理疗或全身理疗或多人同时理疗，360°折叠后可实 现任意角度和位置照射理疗，并且折叠后占用体积很小，便于包装与运输。 本发明的产品可应用于人或动物身体理疗美容，理疗美容灯所发出的460-850nm 特殊波长光子，具备对人体局部皮肤理疗美容，促进皮下组织代谢循环、增加胶原蛋白，加 速受损组织修复，缓解疼痛、加快细胞更新修复，起到美容与理疗作用。 本发明还具有无线遥控控制电路，可进行无线遥控控制产品，功能指令有：开、关、 脉冲、频闪、定时、光色(波长)切换等功能。 附图说明 图1为本发明一较佳实施例的可折叠可拼接LED理疗面板灯的拼接结构图； 图2为图1所示的可折叠可拼接LED理疗面板灯的拼接结构的分解图； 图3为图2所示的旋转组件的立体示意图； 图4为图3所示的旋转组件的俯视图； 图5为图2所示的第一面板灯模组的分解图； 图6为图5所示的第一面板灯模组的导光面板的仰视示意图； 图7为图6所示的A处的放大图； 图8为图1所示的可折叠可拼接LED理疗面板灯的折叠结构图； 图9为图8所示的可折叠可拼接LED理疗面板灯折叠后可便于收纳的结构图； 图10为本发明的发射控制模块的电路控制图； 图11为本发明的接收控制模块的电路控制图。
