一种肉类拉紧打卡机


技术摘要:
本发明公开了一种肉类拉紧打卡机,包括底座,底座的表面分别设置有拉紧机构、切断机构、卡扣架机构、托盘和卡扣滑架,托盘的表面与底座的表面固定连接,卡扣架机构位于拉紧机构的右侧,卡扣滑架位于卡扣架机构的左上方,切断机构位于卡扣架机构的右上方,托盘位于卡扣  全部
背景技术:
打卡机原理:主要采用气动控制,机器本身运用的大量的气动阀和气缸等气动件, 操作简单。广泛适用于用于羊肉卷生产及肉类重组加工等企业。 目前,我国羊肉卷生产大部分还是依靠手工卷制成圆柱卷,收紧两端肠衣膜,这样 人工操作,不仅效率低,强度大,还封口力不强,密封性不好,产品填充的饱满程度不一致 等,所以需要一种肉类拉紧打卡机。
技术实现要素:

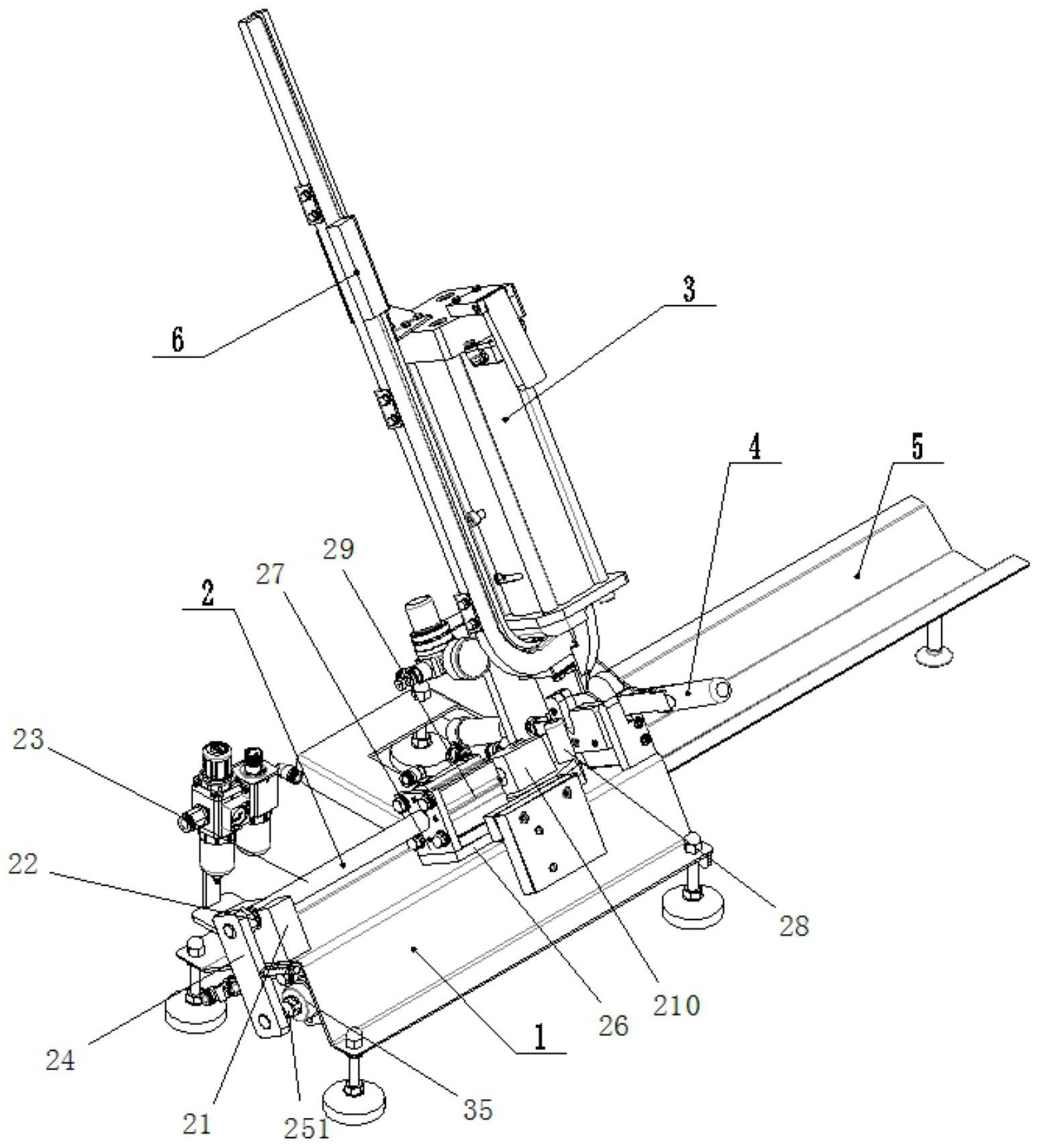

本发明要解决的技术问题是克服现有技术的缺陷,提供一种肉类拉紧打卡机。 为了解决上述技术问题,本发明提供了如下的技术方案: 本发明一种肉类拉紧打卡机,包括底座,所述底座的表面分别设置有拉紧机构、切 断机构、卡扣架机构、托盘和卡扣滑架,所述托盘的表面与底座的表面固定连接,所述卡扣 架机构位于拉紧机构的右侧,所述卡扣滑架位于卡扣架机构的左上方,所述切断机构位于 卡扣架机构的右上方,所述托盘位于卡扣架机构的右侧,所述拉紧机构包括固定块,所述固 定块的表面与底座的上表面固定连接。 优选地,所述固定块的表面固定开设有滑槽,所述滑槽的内壁呈圆弧形状。 优选地,所述滑槽的内壁滑动连接有拉杆,所述拉杆的一端固定连接有连接板。 优选地,所述底座的下表面固定安装有第一气缸,所述第一气缸包括第一气杆,所 述第一气杆的一端与连接板的表面固定连接。 优选地,所述底座的上表面滑动连接有安装板,所述安装板的表面分别固定连接 有固定板和顶柱。 优选地,所述固定板的表面固定安装有第二气缸,所述第二气缸包括第二气杆。 优选地,所述第二气杆的一端固定连接有锁紧块,所述锁紧块的表面呈V形状。 本发明所达到的有益效果是: 1、该肉类拉紧打卡机,设置拉紧机构、切断刀机构、卡扣架机构和托盘,在使用时, 通过拉紧机构对肠衣膜进行拉紧,然后通过卡扣架机构对肠衣膜打卡封口,最后通过切断 刀机构对多余的肠衣膜自动切断,从而具有提高安全性能,降低工人的劳动强度,提高效 率,产品填充的饱满、充实,使产品切片效果好的特点。 附图说明 附图用来提供对本发明的进一步理解,并且构成说明书的一部分,与本发明的实 施例一起用于解释本发明,并不构成对本发明的限制。在附图中: 图1是本发明的结构示意图; 3 CN 111572855 A 说 明 书 2/2 页 图2是本发明的底座结构俯视图。 如图:1、底座;2、拉紧机构;21、固定块;22、滑槽;23、拉杆;24、连接板;25、第一气 缸;251、第一气杆;26、安装板;27、固定板;28、顶柱;29、第二气缸;291、第二气杆;210、锁紧 块;3、切断机构;4、卡扣架机构;5、托盘;6、卡扣滑架。
