技术摘要：
本申请涉及夹具技术领域，尤其是涉及一种锁紧夹具及加工设备。锁紧夹具包括锁紧销和紧固件；所述锁紧销包括芯轴和套设于所述芯轴的外壳，所述外壳包括壳主体和卡接件，所述卡接件与所述壳主体铰接；所述芯轴能够相对于所述外壳沿轴向运动，以带动所述卡接件相对于所述  全部
背景技术：
在生产制造过程中，需要利用夹具对两个模块进行夹紧。现有的夹具夹紧模块时， 需要被夹持的模块的两侧都存在操作空间，当被夹持的模块的一侧是封闭空间或存在操作 者不方便到达的空间时，不能实现对模块的夹持功能。
技术实现要素：

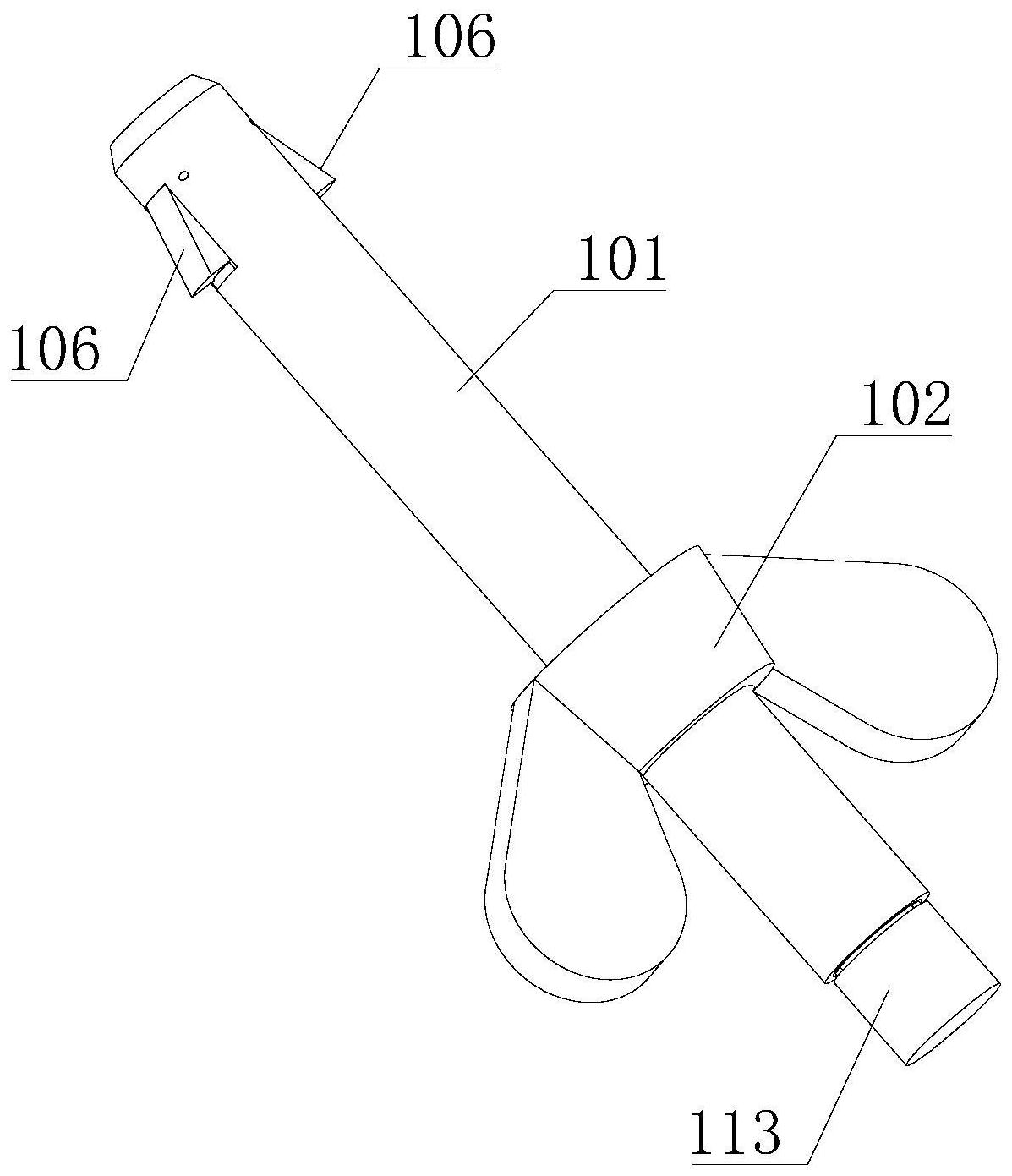

本申请的目的在于提供一种锁紧夹具及加工设备，用于对被夹持物夹紧。 本申请提供了一种锁紧夹具，包括锁紧销和紧固件； 所述锁紧销包括芯轴和套设于所述芯轴的外壳，所述外壳包括壳主体和卡接件， 所述卡接件与所述壳主体铰接； 所述芯轴能够相对于所述外壳沿轴向运动，以带动所述卡接件相对于所述壳主体 转动预设角度； 所述锁紧销能够穿过被夹持物，所述卡接件卡设于所述被夹持物的一侧，所述紧 固件与所述外壳连接，以卡设于所述被夹持物的另一侧。 在上述技术方案中，进一步地，所述卡接件形成有凸起，所述芯轴对应设置有卡 槽，所述凸起能够置入所述卡槽，且所述卡槽能够推动所述凸起以使所述卡接件相对于所 述壳主体转动。 在上述技术方案中，进一步地，所述壳主体开设有豁口，所述卡接件能够置于所述 豁口内。 在上述技术方案中，进一步地，当所述卡接件置于所述豁口内时，所述卡接件的安 装端的外侧形成第一缺欠部，所述卡接件的活动端的内侧形成第二缺欠部； 当所述卡接件转动以使所述第一缺欠部抵接于所述壳主体的豁口处时，所述第二 缺欠部能够与所述被夹持物的表面贴合。 在上述技术方案中，进一步地，所述卡接件的数量为多个，且多个所述卡接件沿所 述壳主体的周向均布。 在上述技术方案中，进一步地，所述卡接件设置于所述壳主体的一端，所述芯轴能 够从所述壳主体的另一端伸出以形成握持部。 在上述技术方案中，进一步地，所述壳主体靠近所述卡接件的一侧的端部边沿倒 角，以便于所述锁紧销穿过所述被夹持物。 在上述技术方案中，进一步地，所述芯轴与所述外壳螺纹连接。 在上述技术方案中，进一步地，所述紧固件与所述外壳螺纹连接。 本申请还提供了一种加工设备，包括上述方案所述的锁紧夹具。 与现有技术相比，本申请的有益效果为： 3 CN 111604839 A 说　明　书 2/4 页 本申请提供的锁紧夹具包括锁紧销和紧固件；锁紧销包括芯轴和套设于芯轴的外 壳，外壳包括壳主体和卡接件，卡接件与壳主体铰接；芯轴能够相对于外壳沿轴向运动，以 带动卡接件相对于壳主体转动预设角度，也就是说，芯轴的轴向运动能够被转换成卡接件 的转动运动。 具体地，锁紧销可以从空间大的一侧穿入被夹持物，当锁紧销穿过被夹持物时，芯 轴可以控制卡接件相对于壳主体的转动角度为零，以使卡接件能够贴合壳主体，方便锁紧 销的穿入，且使卡接件能够置于被夹持物的另一侧，即空间狭小的一侧；此时，控制芯轴相 对于外壳做轴向方向的运动，以增大卡接件相对于壳主体的转动角度，即卡接件凸出于壳 主体表面，从而使卡接件能够卡设于被夹持物的狭小空间侧。为保证被夹持物能够被夹紧， 在空间大的一侧还设置有紧固件，紧固件与外壳连接，以卡设于被夹持物的空间大的一侧。 本申请提供的锁紧夹具，可以从被夹持物的一侧穿入至被夹持物的另一侧，且在 穿入侧操作即可实现对被夹持物夹紧，装置结构简单，操作方便，解决了当被夹持物的一侧 是封闭空间或存在操作者不方便到达的空间时，不能实现对模块的夹持功能的问题。 本申请还提供了加工设备，包括上述方案所述的锁紧夹具。基于上述分析可知，加 工设备同样具有上述有益效果，在此不再赘述。 附图说明 为了更清楚地说明本申请
